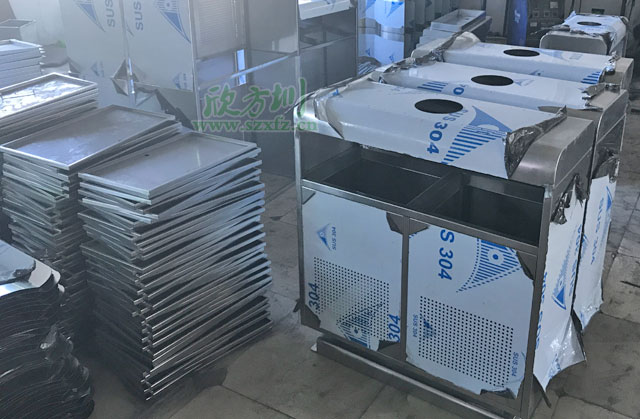

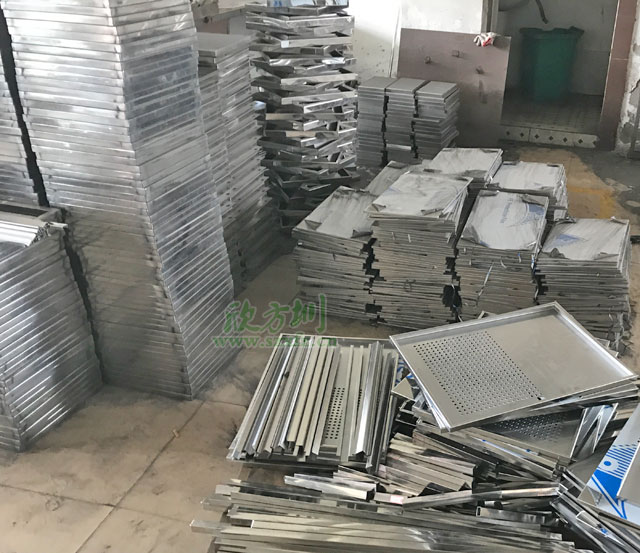

市面上常見的不銹鋼垃圾桶制作材質(zhì)201、304、321、316、310等都屬于奧氏體不銹鋼；奧氏體不銹鋼是無磁或弱磁性，但經(jīng)過冷加工，組織結(jié)構(gòu)也會向馬氏體轉(zhuǎn)化，冷加工變形度越大，馬氏體轉(zhuǎn)化越多，鋼的磁性也越大。有些不銹鋼垃圾桶部件如門、投口、桶頭都是采用模具沖壓成型的，變形力大，彈性回跳大。因此，為保證沖壓件尺寸和形狀的精度要求，有時(shí)要增加休整、校正以及必要的熱處理。不同品種間的屈服強(qiáng)度差別較大，因此，在不銹鋼垃圾桶剪切、成形的工序中注意加工設(shè)備的承受能力。

　　由于不銹鋼冷作硬化現(xiàn)象很強(qiáng)烈，拉深時(shí)容易產(chǎn)生皺折，通常是每經(jīng)過一次拉深后就要進(jìn)行中間退火；變形量大的拉深件，最終拉深成形后，要緊接著進(jìn)行消除殘余內(nèi)應(yīng)力的熱處理，否則拉深件會產(chǎn)生裂紋，這就是不良品不銹鋼垃圾桶裂紋產(chǎn)生的原因。去內(nèi)應(yīng)力的熱處理規(guī)范是加熱溫度350~450℃，然后在上述溫度下保溫1~3h；采用溫?zé)崂罘椒梢詼p少材料的加工硬化和殘余內(nèi)應(yīng)力，提高拉深變形程度；減少拉深系數(shù)。對于拉深復(fù)雜造型不銹鋼垃圾桶零件時(shí)，應(yīng)選用油壓機(jī)、普通液壓機(jī)等設(shè)備，使其在不高的拉深速度下變形，可以得到較好的效果。
