DN65~DN80單管側向抗震支吊架材料清單

DN65~DN80單管側向抗震支吊架材料清單是什么？

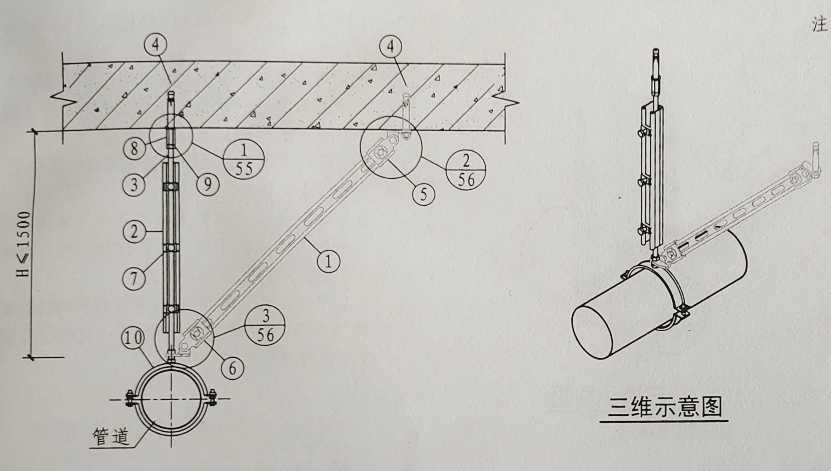

單管側向抗震支架正視圖片（示意圖）

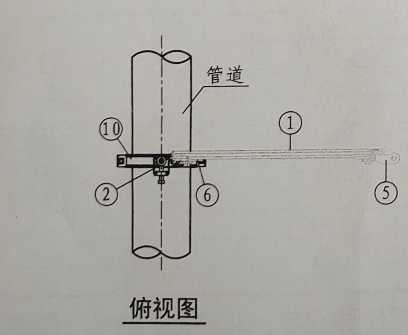

單管側向抗震支架俯視詞詞    圖片（示意圖）


DN65~DN80單管側向抗震支吊架材料清單作用及用途

　　1.本圖適用于抗震設防烈度為6度，H≤1500mm　的工程,

　　2.當管道承重支吊架間距<3000mm，本圖抗震支吊架的布置和承重支吊架重合時,可替代一個承重支吊架。

　　3.圖中用“青色”表示的部分為側向抗震斜撐。4.抗震斜撐安裝角度為45°·

　　5.當工程設計中所選用的材料與本圖集總說明不一致時,應按采用的材料校核桿件、連接件的強度和剛度后方可使用。

　　6.當工程設計中所選用的C型槽鋼的規格及截面特性與第8頁中的技術參數不一致時,應按實際參數校核后方可使用.

　　單管的安裝步驟：

　　(1)槽鋼、全牙螺桿等需切割的材料下料應準確，確保尺寸準確性，切割時應保證斷面的垂直度;槽鋼切割時開口面向下，切割中應避免變形;切割端毛刺應打磨平滑，并及時清除吸附的鐵屑和粉末;切口斷面處應進行防腐處理。

　　(2)抗震支吊架相關部件安裝要嚴格按照相關順序，確保準確性。安裝時先預支好抗震斜撐，安裝豎直方向上的相關部件，然后用管夾將機電管道與抗震支吊架抱緊，再將抗震斜撐組裝到支架中， 對不符合要求的部位進行微調，最后擰緊螺栓，完成安裝。

　　(3)抗震支吊架的側向支撐和縱向支撐現場由于實際工況需要調整原設計安裝角度時，應重新計算地震效應及復合構件承載力，確保滿足施工。

　　根據單管的安裝類型，單管的安裝步驟主要包括：測量、錨栓定位→切料→主吊的安裝→ 斜撐的安裝→加勁裝置的安裝
