DN65/80/100/150雙管雙向抗震支架材料清單

DN65/80/100/150雙管雙向抗震支架材料清單是什么？

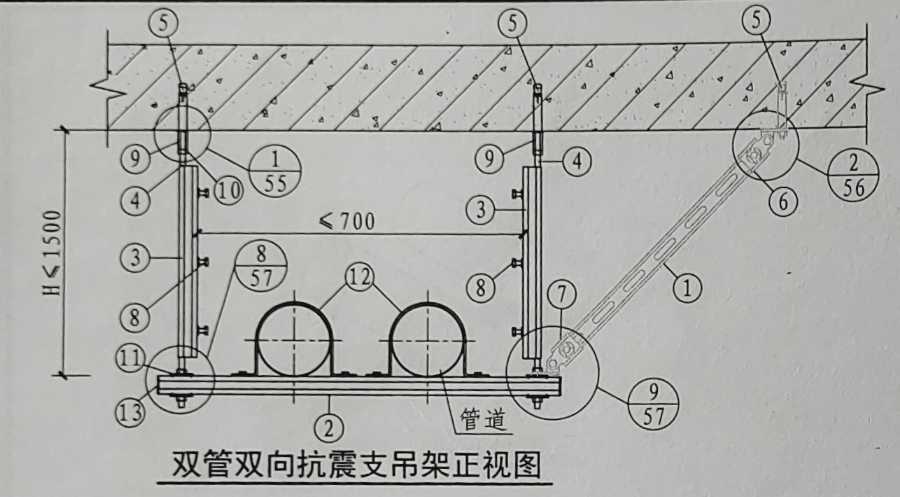

DN65/80/100/150雙管雙向抗震支架正視圖片（示意圖）

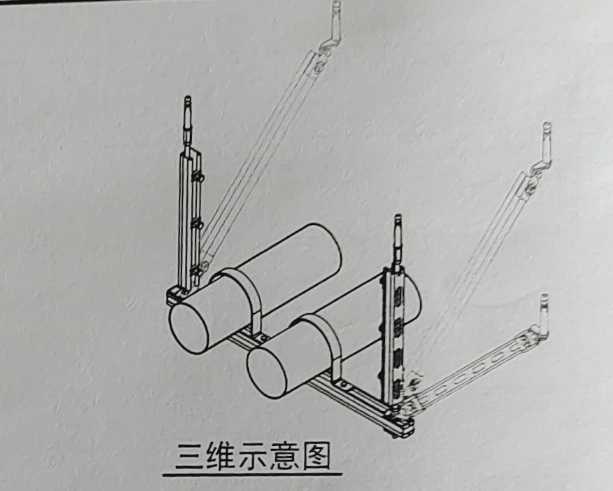

DN65/80/100/150雙管雙向抗震支架三維圖

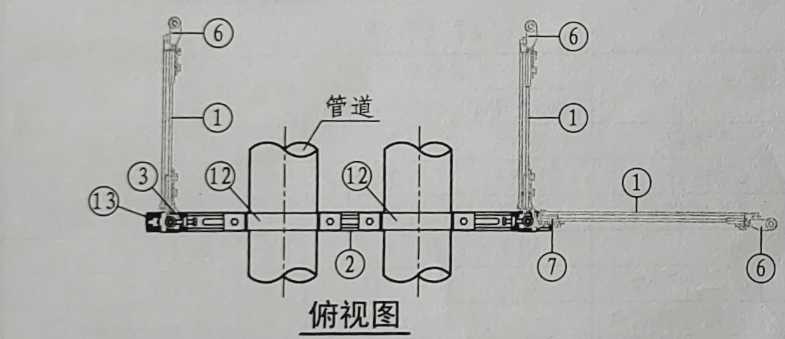

DN65/80/100/150雙管雙向抗震支架俯視圖片（示意圖）

DN65/80/100/150雙管雙向抗震支架材料清單作用及用途

　　1.本圖適用于抗震設防烈度為6度,H<1500mm的工程。

　　2.當管道承重支吊架間距≤3000mm,本圖抗震支吊架的布置和承重支吊架重合時，可替代一個承重支吊架。

　　3.圖中用“青色”表示的部分為抗震斜撐。4.抗震斜撐安裝角度為45°。

　　5.當工程設計中所選用的材料與本圖集總說明不一致時，應按采用的材料校核桿件、連接件的強度和剛度后方可使用。

　　6.當工程設計中所選用的C型槽鋼的規格及截面特性與第8頁中的技術參數不一致時，應按實際參數校核后方可使用。

單向抗震支架和雙向抗震支架區別

　　　橫向和縱向地震支吊架的斜撐安裝的垂直角度應為45°且不小于30°。

　　橫向抗震支吊架縱向抗震支吊架分為縱向和橫向支吊架，其受力、鋪設和錨固與抗震工程、結構工程、機械工程、給排水等相關。雙向抗震支吊架分為橫向抗震支護和縱向抗震支護。在安裝工程中，將空調、消防、高低壓等各專業的支架匯總在一起，進行整體規劃設計，形成統一的支吊架體系。

　　雙向抗震支吊架是橫向和縱向組合結構的抗震支座，俗稱橫向和縱向雙向抗震支座，也稱橫向和縱向抗震支座。

　　抗震支架設計和安裝的核心理論是三角形的穩定性，它綜合承載了地震時的縱向力和橫向力，使管道系統的動力特性由軟變剛，既能使設備和管道更加牢固，又能減少地震帶來的次生災害。此外，抗震支吊架從受力方向分為縱向、橫向、縱向和橫向支吊架。

　　為了減少兩個方向的抗震支撐荷載，風道抗震支撐將設置縱向抗震支撐和橫向抗震支撐，分別承受兩個不同方向的應力?？拐鹬ё膫?cè)向配筋一般根據坡口的材質來確定，焊接的銅鐵鋼管一般不大于12m，其他材料一般間隔不大于6m。

　　傳統支架主要是以重力為載荷的支撐系統;抗震支座主要承受管道的水平荷載。傳統支架易腐蝕生銹，一般兩三年后需要維修和噴漆;但抗震支座表面鍍鋅處理，耐腐蝕性好，后期維護少。
