為什么要強制安裝抗震支吊架？安裝抗震支架好處有那些?

　　近年來，我國多地陸續出現強震，給人民帶來巨大的損失，老百姓深受災難。如何保障建筑不在地震時發生雪崩式的倒塌，保證地震時結構不發生整體崩潰，盡量減少因地震引起的建筑結構次生災害對人員傷亡和經濟損失，成了當前研究抗震工作的重中之重。而建筑機電抗震在整體的建筑結構抗震中起到至關重要的作用。

　　

　　建筑機電抗震

　　建筑機電抗震，指的是管道、風管、電纜橋架等機電設施的抗震，通俗的說就是“水電風”系統的抗震措施。在最開始，國內對于機電設施的保護，主要承重作用，基本上都是沒有考慮抗震設計，給系統安全帶來很大的隱患。而《建筑機電工程抗震設計規范》所列明應采取的措施、技術，定義為抗震支撐系統。以荷載力學為基礎，地震作用驗算為核心，將管道、風管、電纜橋架等機電設施牢固連接于已做抗震設計的建筑體，限制機電工程設施位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。其抗震支撐的主要目的就是安全，即把地震所造成的生命與財產損失減少到最低程度，通俗地來講，這類產品我們又稱之為抗震支吊架。

　　

　　當?shù)卣鸢l(fā)生時，只承受重力荷載作用的懸吊系統會發生無規則的擺動，次數多了可能會對生根點處的錨固強度產生影響，使得懸吊系統松脫掉落，造成次生災害。

　　

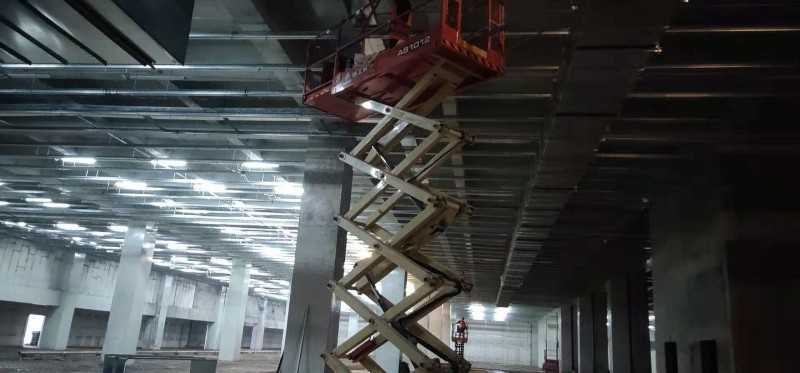

　　加入抗震支吊架前

　　而一旦給懸吊系統增加了抗震設施，即抗震支吊架，在地震發生時，通過側向和縱向的抗震支承能夠大大減少其無序晃動，在整體建筑抗震性能完好的情況下，能保證懸吊系統不發生掉落，大大減少因次生災害引起的人員傷亡和經濟損失。

　　

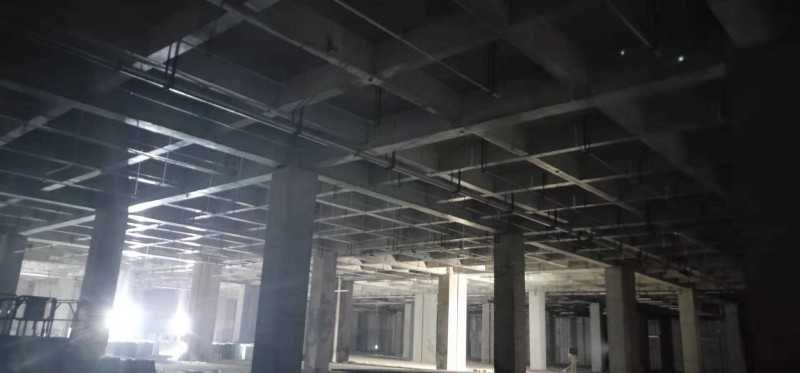

　　加入抗震支吊架后

　　所以，建筑機電工程抗震設計是建筑結構抗震中必不可少的一個重要環節，而抗震支吊架在地震中對建筑機電工程設施能給予可靠的保護，承受來自任意水平方向的地震作用，大大降低地震對建筑機電工程設施的破壞。

　　機電抗震支架設計說明及大樣

　　根據《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以"預防為主"的方針，經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)狻崃?、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。2015年住房城鄉建設部發布國家標準《建筑機電工程抗震設計規范》 公告:批準《建筑機電工程抗震設計規范》為國家標準，編號為:GB 50981-2014，自2015年8月1日期實施。

　　建筑機電抗震系統的組成包括立管管束、鋼梁及檁條夾鉗、環狀管吊、防震斜撐系統、防震鋼吊件與支撐等等。

　　在中國，建筑物及其附屬結構的防震抗震已經刻不容緩，對建筑機電抗震設計須迅速提高認識，這對于建筑物的抗震減災起到極為重要的作用和意義!

　　

　　矩形風管抗震支架示意圖

　　

　　矩形橋架抗震支架示意圖

　　

　　水管抗震支架示意圖

　　參考規范：GB 50981-2014《建筑機電工程抗震設計規范》。

　　參考圖集：16D707-1《 建筑電氣設施抗震安裝》。

　　電氣專業

　　為防止地震時電力系統失效、短路及起火造成人員傷亡及財產損失，根據《建筑抗震設計規范》(GB 50011-2010)第1.0.2條、第3.7.1條及《建筑機電工程抗震設計規范》(GB 50981-2014)1.0.4及7.4.6條為強制性條文，應對機電管線系統進行抗震加固。本項目重力超過1.8kN的設備;內徑大于等于DN60mm的電氣配管;15Kg/m或以上的電纜橋架、電纜梯架、電纜線盒、母線槽都應設置抗震支吊架,且此項目抗震支吊架產品需通過FM認證,與混凝土、鋼結構、木結構等須采取可靠的錨固形式?？拐鹬У跫艿脑O(shè)置原則為：剛性電力線管側向支撐最大間距為12m，非剛性電力線管側向支撐最大間距為6m，剛性電力線管縱向支撐最大間距為24m，非剛性電力線管縱向支撐最大間距為12m。(為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強)。具體深化設計由專業公司完成，最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T 476-2015。

　　

　　橋架抗震支架現場圖片

　　安裝示意圖如下：

　　

　　暖通專業

　　為防止地震時風管系統及空調管道系統失效及跌落造成人員傷亡及財產損失，根據根據《建筑抗震設計規范》(GB 50011-2010)第1.0.2條、第3.7.1條及《建筑機電工程抗震設計規范》(GB 50981-2014)第1.0.4及5.1.4條為強制性條文，應對機電管線系統進行抗震加固。本項目所有直徑大于0.7m的圓形風管系統;所有截面積大于0.38㎡的矩形風管;大于DN65的所有空調水管都應設置抗震支吊架,且此項目抗震支吊架產品需通過FM認證,與混凝土、鋼結構、木結構等須采取可靠的錨固形式?？拐鹬У跫艿脑O(shè)置原則為：風管的側向支撐最大間距9米，縱向支撐最大間距18米，(為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強)，具體深化設計由專業公司完成，最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T 476-2015。

　　

　　風管抗震支架現場圖片

　　安裝示意圖如下：

　　

　　給排水專業

　　為防止地震時給排水管道系統及消防管道系統失效或跌落造成人員傷亡及財產損失，根據《建筑抗震設計規范》(GB 50011-2010)第1.0.2條、第3.7.1條及《建筑機電工程抗震設計規范》(GB 50981-2014)第1.0.4條等強制性條文，應對機電管線系統進行抗震加固。本項目對直徑≥DN65的管道設置抗震支吊架，且此項目抗震支吊架產品需通過FM認證,與混凝土、鋼結構、木結構等須采取可靠的錨固形式，具體深化設計由專業公司完成?？拐鹬У跫艿脑O(shè)置原則為：新建工程剛性管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半;(為保證抗震系統的整體安全性，對長度低于300mm的吊桿，也建議進行適當?shù)难a(bǔ)強);最終間距根據現場實際情況在深化設計階段確定。所有產品需滿足《建筑機電設備抗震支吊架通用技術條件》CJ/T 476-2015。

　　

　　水管抗震支架現場圖片

　　安裝示意圖如下：

　　

　　抗震支吊架是為建筑中消防、排水、通風、供暖、通訊的機電系統抗震工程起了無可比擬的作用，安裝抗震支吊架有什么好處?

1、在安裝抗震支吊架的過程中，不需要焊接和鉆孔。常識而知，焊接是一項復雜的工藝，其中的焊接工藝、焊接煙塵、污染治理這三項環環相扣到頭來還會出現陷入兩難的情況。而安裝綜合支吊架是不需要這一復雜的程序，只要利用構件裝配組，便可拆改調整。其中材料和配件合理，對于浪費和丟失這種情況，不常出現。對于環境方面起到環保作用，對于辦公方面不會造成影響。關鍵好處在于3點，第一點重復使用，第二點減少浪費，第三點共用一支吊架。

　　

　　2、安裝抗震支吊架的便捷之經，對于安裝綜合支吊架一系列問題，廠家技術人員會做到現場指導解惑，只有出現施工中的特殊支吊架，立即做實時的力學校核?？梢哉f是各專業管束的協調親力親為。層層遞進的到位因素，使工效高，工期短，后期的使用壽命長，維修保養方便。

　　

　　3、根據安裝抗震支吊架之后的效果。表現好處一在其承受力呈現穩定狀態， 表現好處二破壞性拉拔強度經研究表明是膨脹螺栓的兩倍。如此過硬的質量保證根本原因在于組件符合ISO9000,ISO9002標準，能夠保證整套系統完整性也能保障支吊架的穩定性。而對于成品的綜合支吊架，其中的組件種類豐富多樣，多種選擇，多種作用，完美展現了各類支架靈活性和簡便性。

　　以上歸納就是抗震支架安裝的好處，優質的抗震支吊架在地震之中能給機電系統充分的保護，各種抗震支架產品相輔相成，實現了優質的抗震效果提高了機電系統的抗震性能，為我國災區重建和災區人民安全生活帶來了根本性保障。
