電纜橋架的防晃支架規范及一般是多遠距離設置？

電纜橋架的防晃支架一般是多遠距離設置一個？

1. 電纜橋架應在下列地方設置吊架或支架：

1.1橋架接頭兩端0.5m處；轉角處。

1.2 每間距1.5～3m處；垂直敷設時固定在建筑構體上間距不可小于2m

1.3吊架和支架安裝保持垂直、整齊、牢固、無歪斜現象。

1.4不銹鋼橋架及其支架全長應不少于2處接地或接零。

1.5當不銹鋼橋架布置在垂直敷設時，應對纜線進行捆綁，4對線電纜以24根為一束，25對或以上主干線電纜、不同型號等級的纜線分開捆綁。綁扎間距不宜大于1.5米,扣間距應均勻,松緊適度。

1.6當橋架與其他用電設備交越時，凈間距不得小于0.5m。

抗震支架規范要求

抗震支架依據GB50981-2014《建筑機電工程抗震設計規范》：

第1.0.4條（強條）規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。 第3.1.6條條文說明規定了需進行抗震設防的內容：

①懸吊管道中重力大于1.8kN的設備；

②DN65以上的生活給水、消防管道系統；

③矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統；

④對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。 第3.1.8條規定穿過隔震層的建筑機電工程程管道應采用柔性連接或其他方式，并應在隔震層兩側設置抗震支架。

 第4.1.2.1條規定8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時，宜采取抗震動措施；直線長度大于100m時，應采取抗震動措施。

第4.1.2.3條規定需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按要求設置抗震支承。

第5.1.2.4條規定鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架，宜采用門型抗震支吊架。

第5.1.3.3條規定矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。

第5.1.4條（強條）規定防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

第5.1.5.4條規定重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝。當必須采用吊裝時，應避免設在人員活動和疏散通道位置的上方，但應設置抗震支吊架。

第6.1.1條規定內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計，管道抗震支架的設置應符合規定。

第6.2.8條規定在建筑高度大于50m的建筑物內，燃?xì)夤艿缿?yīng)根據建筑抗震要求，在適當?shù)拈g隔設置抗震支撐。

 第7.1.2條規定內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防?？拐鹬Ъ茉絹碓狡占埃行┡笥堰€不了解抗震支架的設計要求，現在我們就簡單介紹一下抗震支架的設計要求：

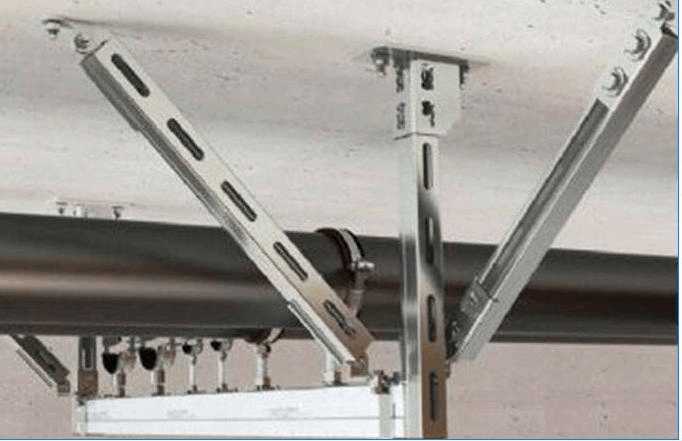

抗震支吊架可以在地震中給予機電各系統充分保護，可以可用于抵抗來自水平及垂直方向的地震力的破壞。根據所保護機電系統的不同，抗震支吊架可分為管道抗震系統、風管抗震系統和電氣(包括電氣線管、線槽及橋架)抗震系統。

我們都知道抗震支架是用于建筑機電抗震系統的材料，地震每年都會發生，如果沒有點防震抗震功能，建筑物就很容易會崩塌，造成人身財產安全危險。所以我們必須要高度重視建筑機電抗震。為抗震減災做好鋪墊，這對于建筑物的抗震減災起到極為重要的作用和意義!那么關于抗震支架的知識你知道多少呢?

相關規范：

抗震支架設計依據：依據《建筑抗震設計規范》gb50011-2010，第3.7.1條：非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身與結構主體的連接應進行抗震設計。依據《建筑機電工程抗震設計規范》gb50981-2014，第1.0.4條：抗震設防烈度為6度及6度以上地區的建筑機電工程設施必須進行抗震設計。本規范適用于抗震設防烈度為6度至9度的建筑機電工程設施抗震設計;不適用于抗震設防烈度大于9度或有特殊要求的建筑機電工程的抗震設計。

抗震支架設計范圍：

1、dn65以上的生活給水、消防、采暖及空調水等管道系統;

2、懸吊管道中重力大于1.8kn的設備或吊桿計算長度超過300mm的吊桿懸掛管道;

3、內徑不小于60mm的電氣配管;

4、重力不小于150n/m的電纜橋架、電纜槽盒、母線槽;

5、矩形截面面積≧0.38㎡和圓形直徑大于等于0.7m的通風、空調等系統;

6、所有防排煙風道、事故通風風道及相關設備。

7、內徑不小于25mm的燃?xì)夤艿?在建筑高度>50m的建筑內，燃?xì)夤艿缿?yīng)設置抗震支撐;

8、設在屋頂?shù)墓灿锰炀€等。

抗震支架設置形式：按設置形式分：單管螺桿式、單管底座式、多管底座式、組合式等;力形式分：豎向抗震支吊架、側向抗震支吊架、縱向抗震支吊架等;

不足之處，望大家予以指正?。?！
