抗震支架多少米一個？抗震支吊架安裝間距要求？

　　抗震支架網回答：

　　(1)剛性連接金屬管道長為24m，側向抗震支吊架最大間距12m，先于兩端加設側向支撐，再依次按12m 設置側向支撐(見圖1)。

　　



　　1-抗震支吊架

　　圖1 水平直管段中部增設抗震支吊架示意圖

　　(2)剛性連接金屬管道長為36m，按最大24m 的間距依次設置縱向支撐，直至所有支撐間距均滿足要求(見圖2)

　　



　　1-抗震支吊架;2- 縱向抗震支吊架;

　　圖2 水平直管段縱向抗震支吊架示意圖

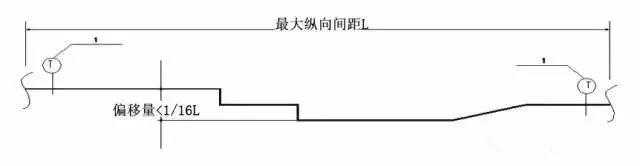

　　(3)剛性連接的水平管道，兩個相鄰的加固點允許縱向偏移，水管及電線套管不得大于最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍(見圖3)。

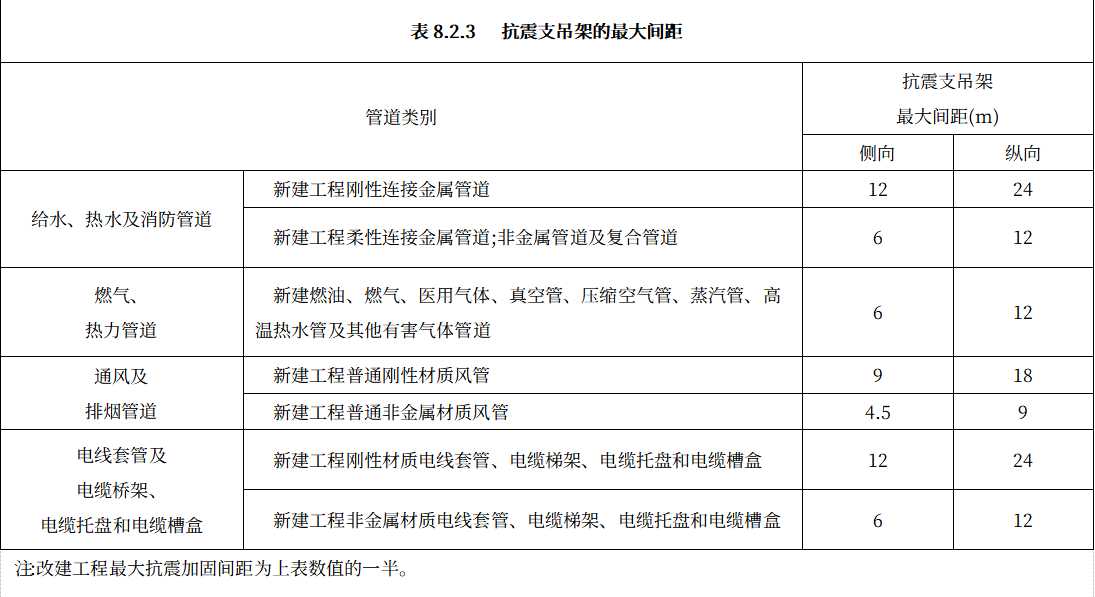

　　新建工程中，給水、消防水管道水平最大間距12米;排煙風管水平最大間距9米，橋架水平間距12米。目前，地上抗震支架無硬性驗收要求。詳見下表：

　　



　　1-抗震支吊架

　　圖3 剛性連接水平管道縱向示意圖

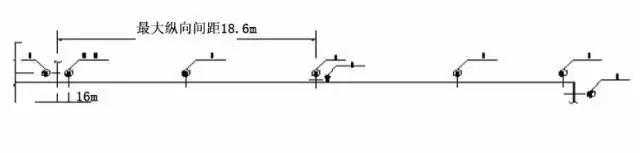

　　(4)縱向抗震支吊架最大間距24m，側向抗震支吊架最大間距12m，則雙向抗震支吊架距下一縱向抗震支吊架間距為：(24+12) /2+0.6=18.60m。詳見圖4。

　　



　　1-側向抗震支吊架;2- 抗震支吊架;3- 縱向抗震支吊架

　　圖4 水平直管段縱向抗震支吊架示意圖

　　新建工程中，給水、消防水管道水平最大間距12米;排煙風管水平最大間距9米，橋架水平間距12米。目前，地上抗震支架無硬性驗收要求。詳見下表：

　　
