抗震支架安裝專項施工方案
渝北區錦華學校改造項目，由教學樓及食堂、教學綜合樓、消防水池及發電機房、學校大門等組成。
抗震支架方案概況
施工范圍
本工程抗震支吊架系統設計主要包括內容：
（1）給水及暖通水管系統：管道采用襯塑鋼管，≥DN65管道均應設置抗震支吊架。
（2）消防(包括噴淋)系統：≥DN65管道均應設置抗震支吊架。
（3）電氣(包括消防報警)系統：采用電纜橋架或母線槽，重力≥150N/m均應設置抗震支吊架。
（4）通風及防排煙系統：管道采用鍍鋅鐵皮制造，通風管道截面積≥㎡及所有防排煙管道均應設置抗震支吊架。
抗震支吊架的最大間距
（2）給排水專業

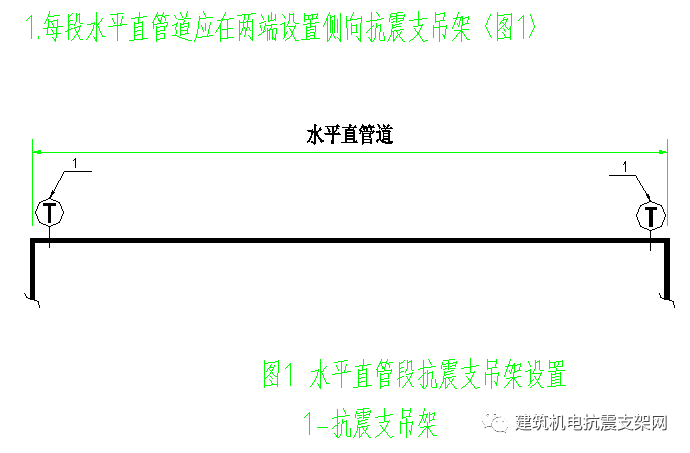

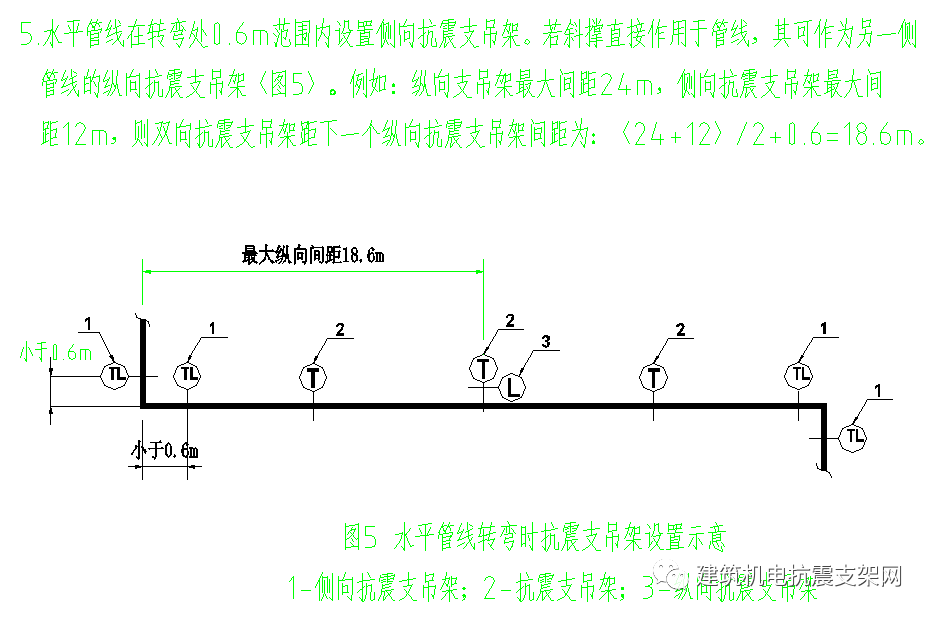

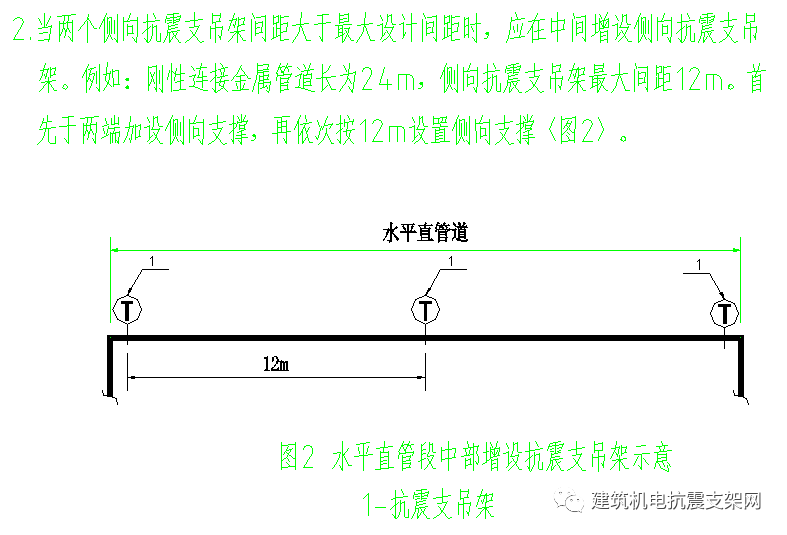

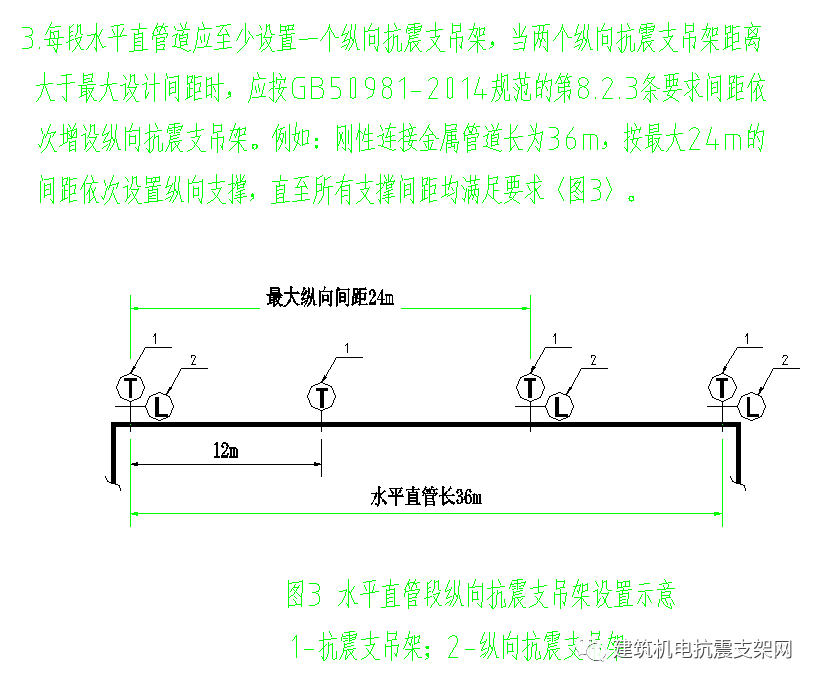

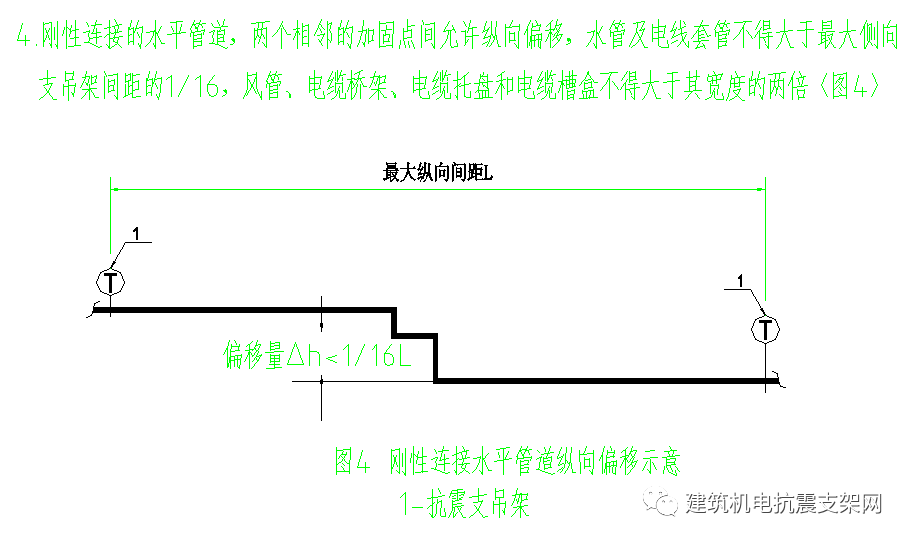

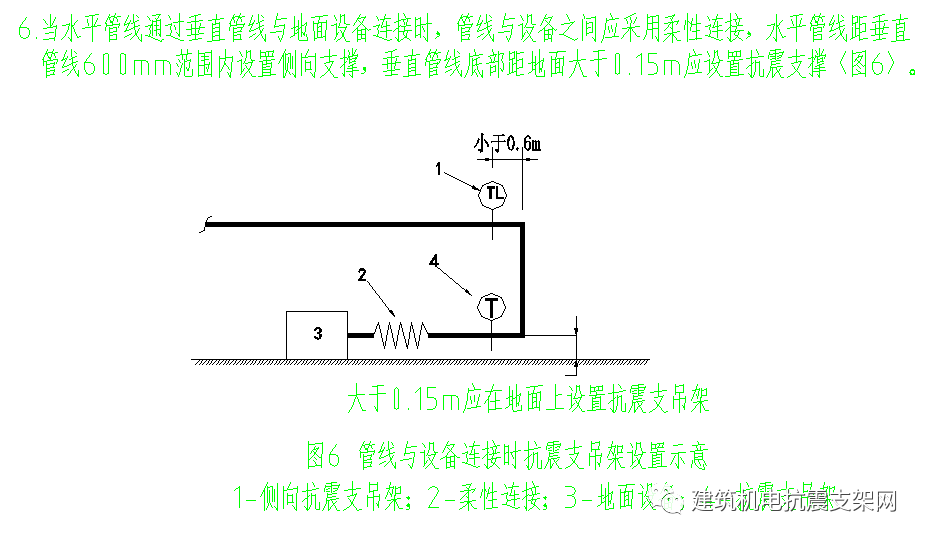

為防止地震時給排水管道系統及消防管道系統失效或跌落造成人員傷亡及財產損失，根據《建筑抗震設計規范》（GB50011-2010)第條、第條及《建筑機電工程抗震設計規范》（GB50981－2014）第條等強制性條文，應對機電管線系統進行抗震加固。對管徑大于或等于DN65的管道設置抗震支吊架。抗震支吊架的設置原則為：新建工程剛性管道側向抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米,柔性管道上述參數減半；最終間距根據現場實際情況在深化設計階段確定。

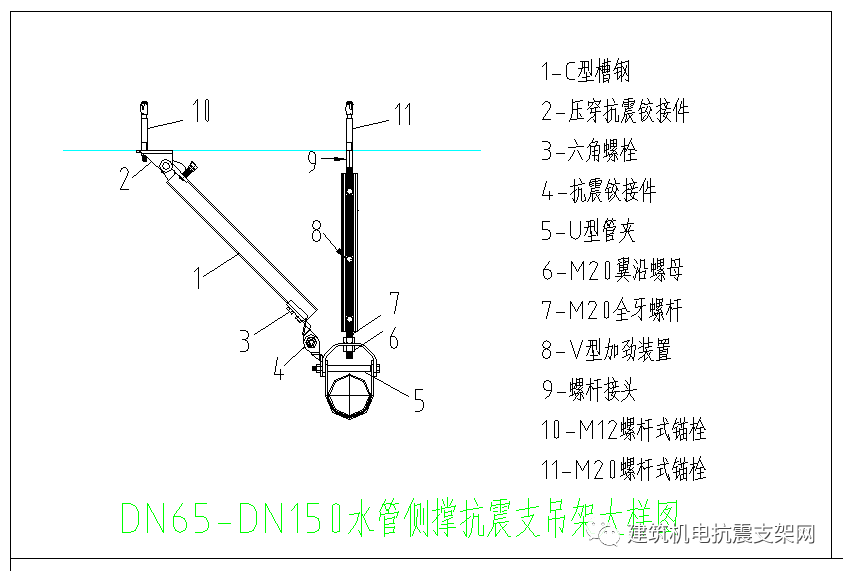

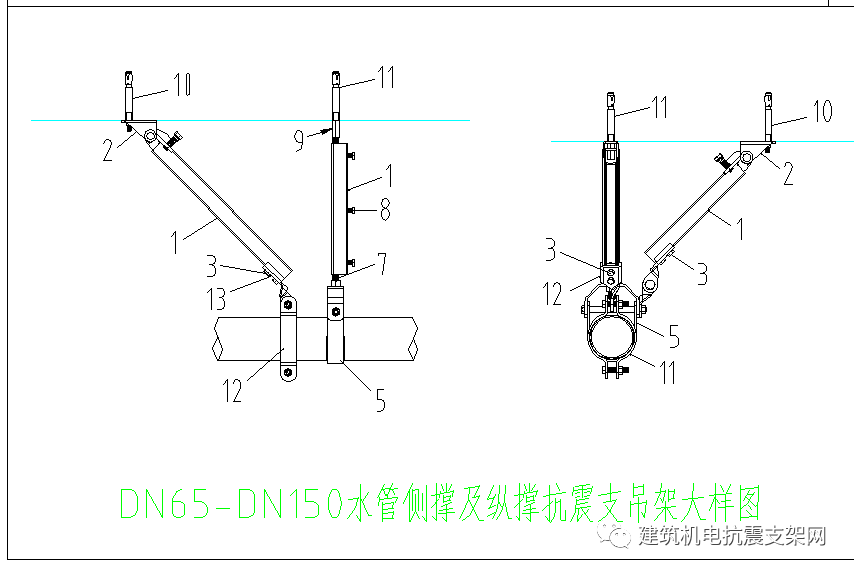

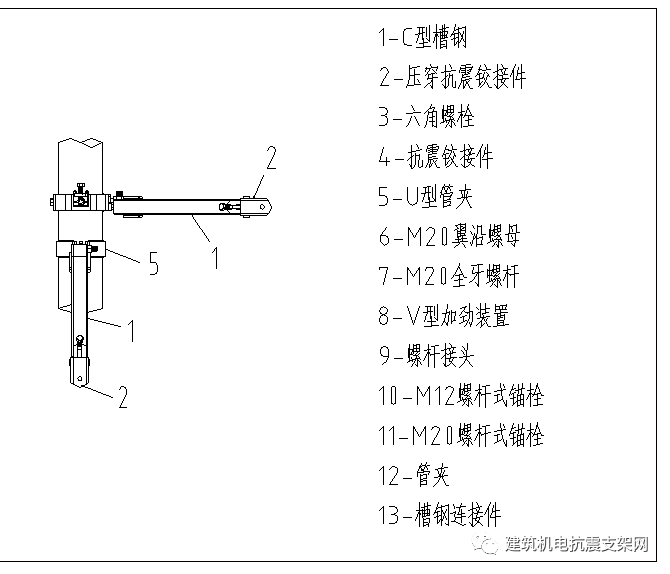

單水管側向及縱向支撐（DN65-DN150）

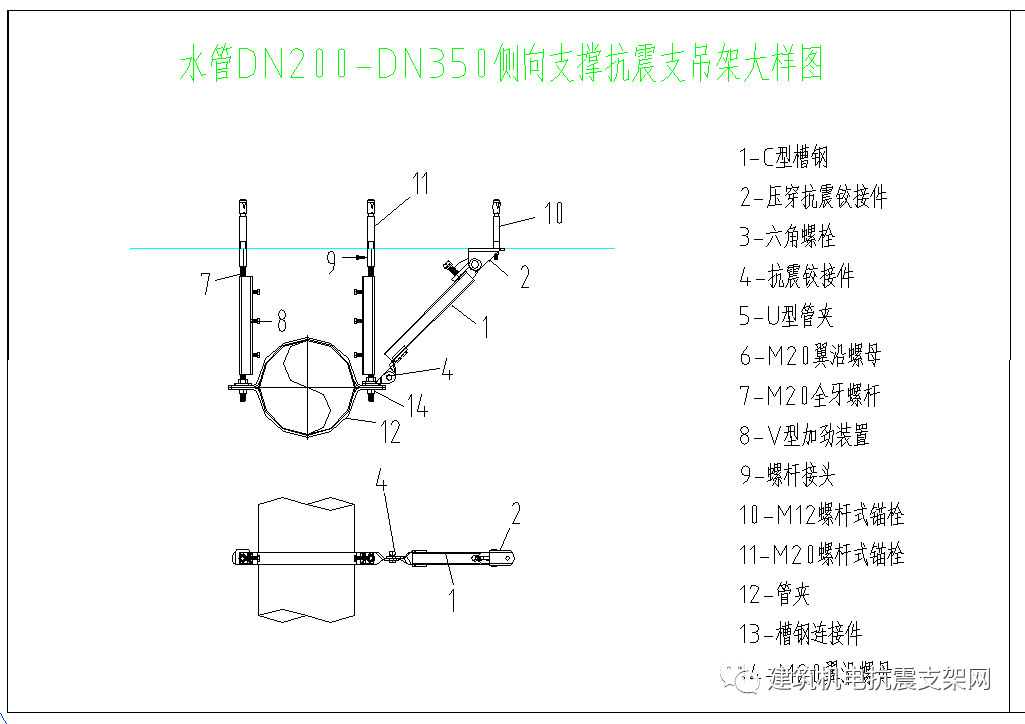

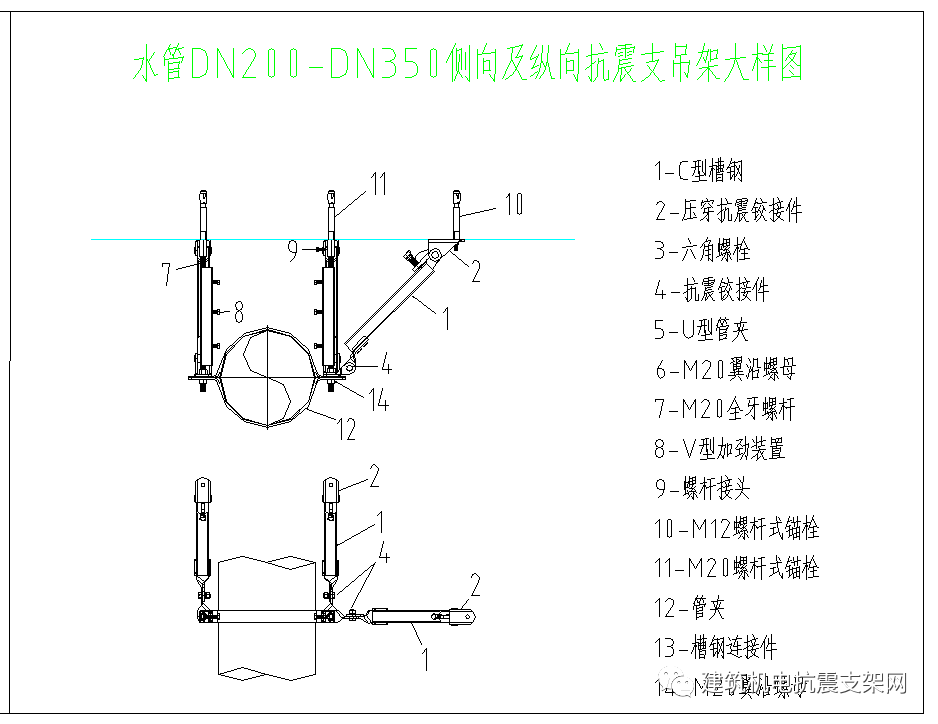

單水管側向及縱向支撐（DN200-DN350）

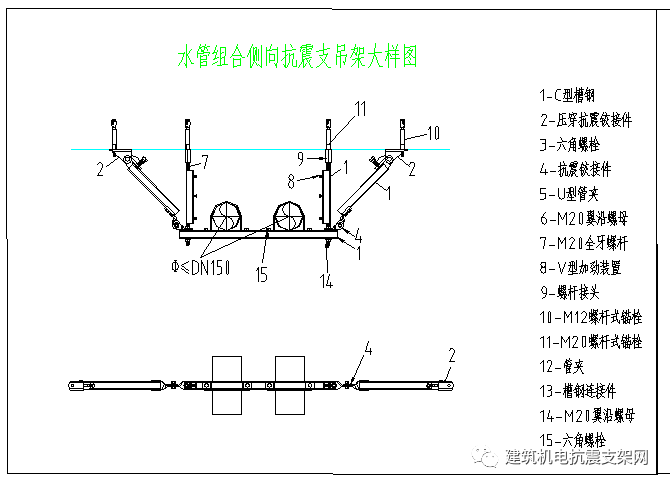

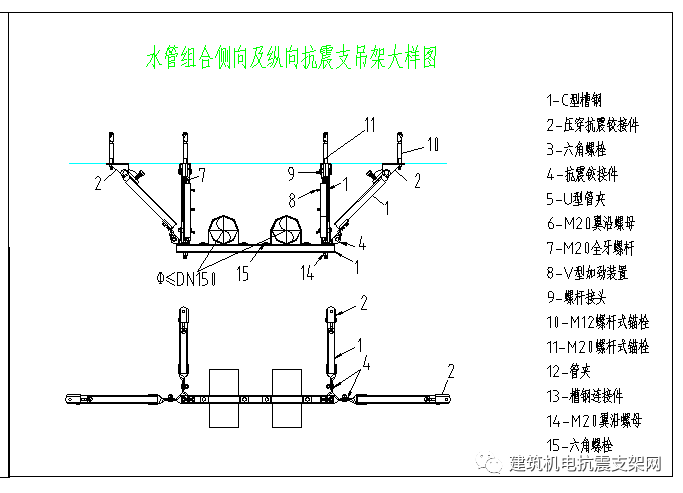

水管組合管線側向及縱向支撐
（2）暖通專業
為防止地震時風管系統及空調管道系統失效及跌落造成人員傷亡及財產損失，根據《建筑抗震設計規范》（GB50011-2010)第條、第條及《建筑機電工程抗震設計規范》（GB50981－2014）第及條為強制性條文，應對機電管線系統進行抗震加固。對矩形截面面積大于或等于和圓形直徑大于等于的風道;直徑大于或等于DN65的空調水管設置抗震支吊架?？拐鹬У跫艿脑O置原則為：風管的側向支撐最大間距9米，縱向支撐最大間距18米。

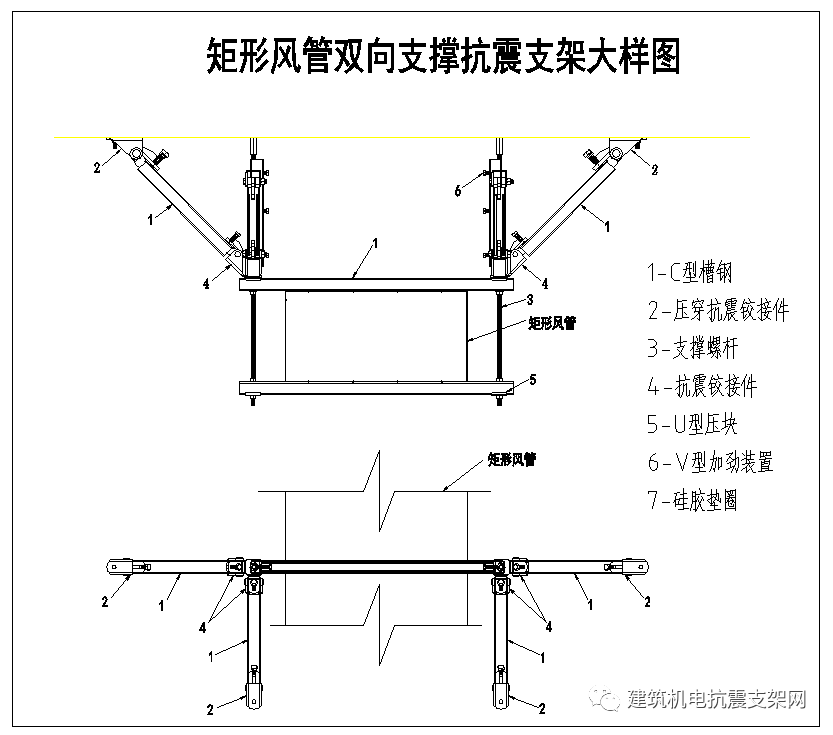

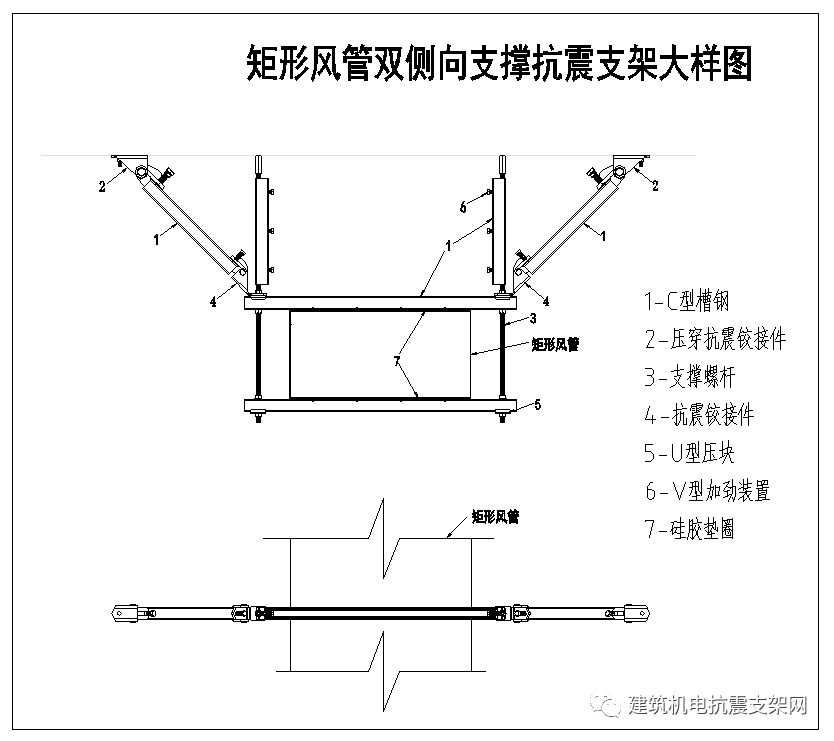

風管側向及縱向支撐
（3）電氣專業
為防止地震時電力系統失效、短路及起火造成人員傷亡及財產損失，根據《建筑抗震設計規范》（GB50011-2010)第條、第條及《建筑機電工程抗震設計規范》（GB50981－2014）及條為強制性條文，應對機電管線系統進行抗震加固。對內徑大于等于60mm的電氣配管;重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽設置抗震支吊架。抗震支吊架的設置原則為：剛性電力線管側向支撐最大間距為12m，非剛性電力線管側向支撐最大間距為6m，剛性電力線管縱向支撐最大間距為24m，非剛性電力線管縱向支撐最大間距為12m。

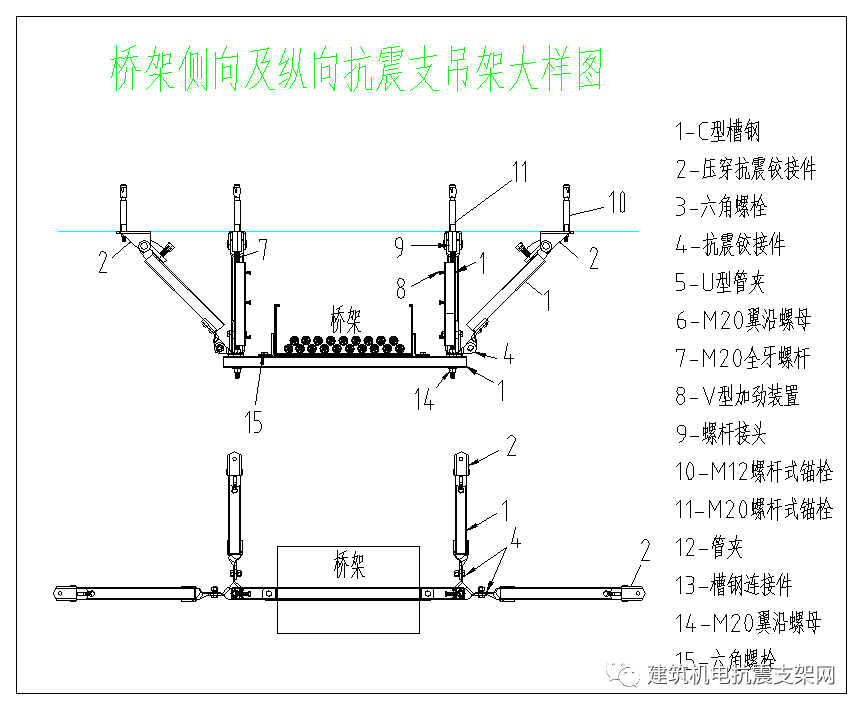

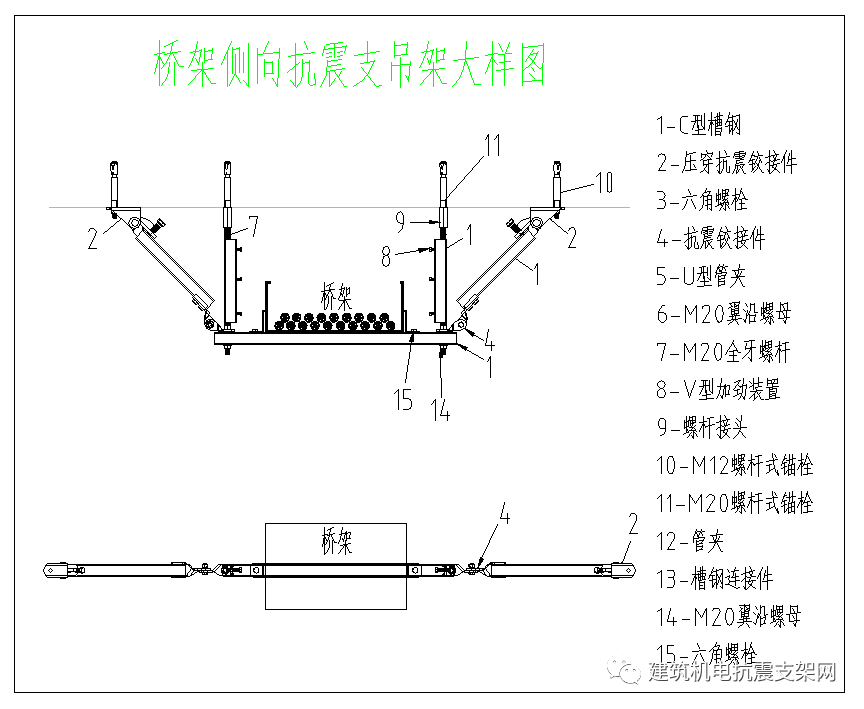

橋架側向及縱向支撐
第二章 施工部署
本著規范的施工管理，合理的施工流程，先進的施工方法，完善的組織機構建設和技術保證措施以及完善的人力、物資、后勤供應保證的原則，特作以下布署：
工程目標
在施工管理的過程中，將以工程質量、工程進度、工程安全及文明施工的承諾作為我們施工管理的總目標。
質量目標
工程質量：按照國家標準一次交驗合格，工程質量達到合格。
工期目標
工程進度：嚴格執行施工進度節點工期要求，合理安排工期。
安全目標
工程安全：在整個施工過程中杜絕各種安全事故的發生，安全事故發生頻率控制為零。
文明施工目標
文明施工：爭創一流的施工現場，努力成為文明施工的樣板工地。

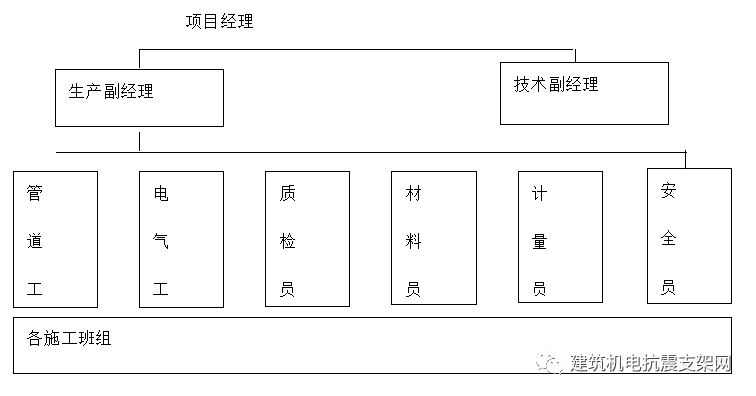

施工管理組織機構
為規范綜合支架安裝工程的施工管理，強化施工過程管控，提高施工質量，成立了抗震支架安裝工程施工管理領導小組。
第三章 施工準備
施工技術準備
根據工程特點認真做好圖紙自審、會審，并作好記錄，充分了解設計意圖。
施工前，安排專業工程技術人員對技術工人進行專項交底、工程內容交底、工藝流程交底，使所有施工人員在進入施工現場前，熟悉所有綜合支架構件的性能、特點、及要求，做到心中有數。
通過認真審核施工圖紙后，分部位、按區域及時繪制出綜合支架組裝大樣圖，并現場進行安裝指導教學。
根據圖紙做好施工預算及各種設備、構件的型號、規格、數量、進場日期的統計，提交物資部門，經批準后進行物資的采購加工定貨，確保各項物資按時到場。
深化設計
設計流程：熟悉設計圖→設計圖紙的會審→各專業的協調→深化設計→設計單位、建筑設計單位相關結構設計會簽（如有問題返回各專業的協調后修改）→圖紙報審→交付施工。
勞動力準備
為了確保本工程施工總進度計劃目標的實現，達到保障施工進度和勞動力投入需要的目的，勞動力的投入按階段配備，安裝工程在主體施工和粉刷施工時必須服從土建工程的工期安排，隨著土建的進度和工作量的增減及時調整勞動力的配備，確保完成節點工期目標。
現場臨時設施及辦公暫設布置
（1）現場辦公室整齊，上墻表齊全，起到指導施工的作用。
（2）各項管理制度齊全，檔案整理及時完整，按施工組織設計施工。
施工機械準備
根據本工程總體施工部署并結合各分部分項施工順序，擬定施工機械出場計劃，按計劃要求安排精良的機械設備進場，進行保養和調試。
對于小型施工機械設備，則根據工程各施工階段施工進度實際需要進行經濟、合理地配置，有計劃組織進場。
所有機械設備進場后均事先規劃適當?shù)奈恢猛７牛⌒驮O備則在庫房內集中儲蓄備用。
主要施工材料準備
根據設計圖紙要求，及時做好相關主材和設備的物資材料供應計劃。
所有進場材料和設備的型號規格必須符合設計要求，并具有出廠檢測報告和合格證。
所有進場材料進場后要分類堆放整齊，并做好材料標識及成品保護。
施工進度計劃
施工進度計劃是本工程各項施工活動在時間上的體現，確定著施工現場上勞動力、材料、成品、半成品、機械的需求量和調配情況，以及現場臨時設施的數量。水電供應數量和能源，交通的需要數量，進而影響著工程節點工期是否能按時完成的關鍵。
工期計劃
根據節點工期計劃安排，在執行中要按照土建工程進度計劃進行調整，積極配合土建工程進度。
施工階段劃分
第一階段：根據施工圖定位；抗震支架支架地面拼裝。
第二階段：分層、分區域抗震支架吊裝。在此階段，應協調各專業交叉作業時間，處理好管道布置與交叉走向。做好隱蔽工程的驗收。
第四章 主要施工方法及施工工藝
主要施工工藝流程
熟習圖紙 → 放樣定位 → 抗震支架拼裝 → 分層安裝抗震支架 → 調試 → 驗收
綜合支架施工技術
（1）綜合支架的組成
本工程抗震支架由41單面C型槽鋼、M12螺桿、槽鋼鎖扣、后擴底螺栓、M12螺母、M12螺絲、槽鋼底座、輕型包角，扣件等組成主體框架，歐姆型管夾、標準抗震管束、限位夾固定管線等為支架上管道安裝件。
（2）綜合支吊架的部件作用
41單面C型槽鋼，抗震支架橫擔及加勁段，用于支撐管道；
槽鋼鎖扣、歐姆管夾、標準抗震管束、限位夾固定管線，抗震支架上管道的固定件；
后擴底錨栓、M12螺母、M12螺絲、輕型包角，扣件，抗震支架連接件；
材料進場驗收
①熱浸鋅鋅層表面應光滑均勻、致密，不應有起皮、氣泡、花斑、局部未鍍、劃痕等缺陷。
②熱浸鋅鋅層表面應均勻。、無毛刺、過燒、掛灰、傷痕、局部未鍍鋅（直徑2mm以上）的缺陷。零配件、槽內不得有影響安裝的鋅瘤。有螺紋、齒形處鍍層應光滑，不允許有淤積鋅渣或影響使用效果的缺陷。鋅層厚度大于等于65μm。鋅層附著力用劃線、劃格法試驗，鋅層不應該起皮剝落。
材料的存儲
②構件應同型號、規格的儲存的貨架上；擺放在卡板上時，應碼放整齊，高度不應超過5層或1m；
③槽鋼的儲存，應在地面上鋪設防潮膜，防潮膜上墊置干燥木條，不同型號槽鋼應分開疊放；未經拆封的槽鋼之間應襯墊干燥木條；
④槽鋼的堆放高度不宜高于，并應有防傾覆措施和警示標牌。
第五章 質量保證措施
質量管理措施
按照GB/TI9001-2016/ISO9001:2015質保體系標準建立項目質量管理和質量保證體系,進行質量有效控制,編制質量計劃,以加強施工過程中的質量控制。確保工程達到優良標準。
質量方針
堅持質量第一,百年大計的質量方針
質量目標
結合總的質量要求，通風專業制作、安裝質量要達到：合格率100%，其中優良率80%以上，主要的分項工程必須優良。
質量檢查制度
三檢制
自檢：在每一項分項工程施工完后均由施工班組對所施工產品進行自檢，如符合質量驗收標準要求，由班組長填寫自檢記錄表。
互檢：經自檢合格的分項工程，在項目總工組織下由分包方工長及質量員組織上下工序的施工班組進行互檢，對互檢中發現的問題應認真及時予以解決。
交接檢：上下工序班組通過互檢認為符合分項工程質量驗收標準要求，在雙方填寫交接記錄，經工長簽字認可后，方可進行下道工序施工。
檢查驗收制度檢查驗收制度可用下圖表示：
施工隊伍自檢
↓
施工隊伍互檢
↓
施工隊伍交接檢驗
↓
配合隊伍三檢記錄
↓
施工單位質檢
↓
監理工程師確認
↓
轉入下道工序
主要工程質量控制措施
后擴底錨栓開孔位置應與圖紙相符，鉆孔時嚴格按設計要求施工，鉆孔時要盡量避開原結構鋼筋。鉆孔周圍灰塵清理干凈,用氣泵、毛刷清孔，清刷完畢后，要使孔洞內最終達到清潔干燥。
組裝平臺：綜合支架的組件均為鍍鋅材料，組裝、切割時應在組裝平臺上組裝，避免對鍍鋅層的破壞，導致后期發生生銹事件。
C型槽鋼和全螺紋吊桿的切割，應符合下列規定：
③切割端毛刺應打磨平滑，并及時清除吸附的鐵屑和粉末；
⑤切割過程中，立桿的長度應為50的倍數，方便貫穿螺栓的安裝。
槽鋼端蓋應安裝于立桿之上，方便調節。
橋架與風管需要做限位處理，每根水平橋架（風管）端頭需要安裝限位卡。
鎖扣的安裝：嚴格依照鎖扣安裝流程進行操作。使用扭矩扳手，達到設定扭矩值，聽到“咔嚓”聲響，確認擰緊。
支吊架安裝完畢，防止被支撐物時，不得野蠻作業，避免對支吊架造成損傷，降低支撐強度。
有防振要求時，應在管卡部位的管道周圍襯墊2mm厚的橡膠層。
認真貫徹工程質量計劃的執行，做到工程質量分級管理，把好質量關，在竣工驗收時達到一次交驗。
嚴格執行國家計量法規，所有計量器具經檢驗合格后，方可使用。凡使用的計量器具在工程質量檢驗、記錄上標明其型號及編號,所使用的計量單位全部采用國家計量局公布的法定計量單位，專職計量員定期抽查計量器具使用情況。
嚴格按圖施工，特別是對設備要詳細地閱讀說明書和有關資料，要掌握設備的有關規范和有關技術要求，各項安裝工程將編制施工作業設計，有序地進行操作。
加強現場施工質量檢查，配備專業檢查人員，并持證上崗。
加強原材料和設備的質量檢查工作，材料和設備均需一一檢查合格，做好記錄，嚴把入場關。
