支吊架安裝施工需要的材料清單

　　抗震支架應根據CJ/T476-2015對部分國家構件的荷載性能進行分析測試，以確保地震影響下抗震連接構件荷載信息的安全性。 抗震支吊架構件應按照CJ/T476-2015進行國家級循環荷載試驗，以確保產品構件能達到指導性設計的安全水平荷載。 抗震連接件材料表面應進行有效的鋅鉻涂層處理，涂層平均厚度不小于15 μ m。 先說說抗震支架的材料。

　　抗震支架所用的材料如下：

　　1、抗震支架進行系統可以采用一些工廠生產預制成品構件，應包括錨固件、加固吊桿、抗震設計連接一個構件、抗震斜撐及管道連接件等組成，現場管理裝配式安裝。

　　2、U 型槽鋼為冷彎型槽鋼，截面尺寸為41x41mm，41x62mm，長度為3m 或6m，材質為 q235及以上，槽鋼理論壁厚不小于2.5 mm。

　　3、抗震支吊架U型槽鋼內緣須帶齒牙，且齒牙深度不小于0.9毫米，并且我們所有這些配件的安裝需要依靠中國機械咬合實現，以保證企業整個管理系統的可靠數據連接。

　　4.抗震支架組裝過程中，應做到目測檢測。

　　



　　5、抗震支架系統，應具備權威管理機構通過第三方檢測工作報告，包含以下研究?jī)?nèi)容：

　　抗震支架和管束應逐一提交力學性能試驗報告，以保證管束在地震作用下的安全。

　　管束應具備進行降噪技術性能，降噪能力指數不低于20db。采暖、空調控制系統的管道(熱水通過管道)的管束須具有一個絕熱材料性能，具體絕熱性能：其導熱影響系數應不大于0.05W/m.K，抗壓工作強度要求不小于4.5N/mm2，抗折強度不小于3.5N/mm2，吸水率不大于0.01g/cm2，依據GB8624-2006《建筑材料及相關制品可以燃燒使用性能不同等級》標準，燃燒以及性能評價等級沒有達到B級

　　抗震支架材料的制備和加工:

　　1.鋼筋除銹防腐:鋼筋進場并經監理驗收合格后，用角磨機除銹;除銹后，用空壓機對鋼材進行噴漆防腐。

　　2.綜合支吊架根部加工制造:綜合支吊架根部采用[10]槽鋼制造。其制造方法是:先用氧氣和乙炔將槽鋼切斷，然后用氧氣和乙炔將槽鋼的一面開口，開口尺寸為50mm×13mm;最后，用角磨機打磨加工好的根部。

　　3.綜合支吊架根部焊接:根部加工完成后，與原來預留的支吊架預埋鐵件焊接，使其連接牢固?？拐鹬Ъ苤Ъ苌喜繎?yīng)與預埋件平齊，不得超過或低于預埋件。焊縫厚度不小于4毫米，全長應全焊。

　　4.綜合支吊架根部防腐:根部焊接完成后，清理焊渣，再用紅丹防銹漆進行防腐處理。

　　5.吊梁制作:綜合支吊架根部焊接完成后，根據電纜橋架、風管、水管的設計施工圖紙，結合施工現場實際情況;利用砂輪切割機和臺鉆加工制造出≈40×4、≈50×5和≈63×6的角鋼。支架、吊車和支架應統一加工，形式相同。支架和托架的角鋼和槽鋼的管卡孔應采用機械鉆孔，嚴禁電焊鉆孔。

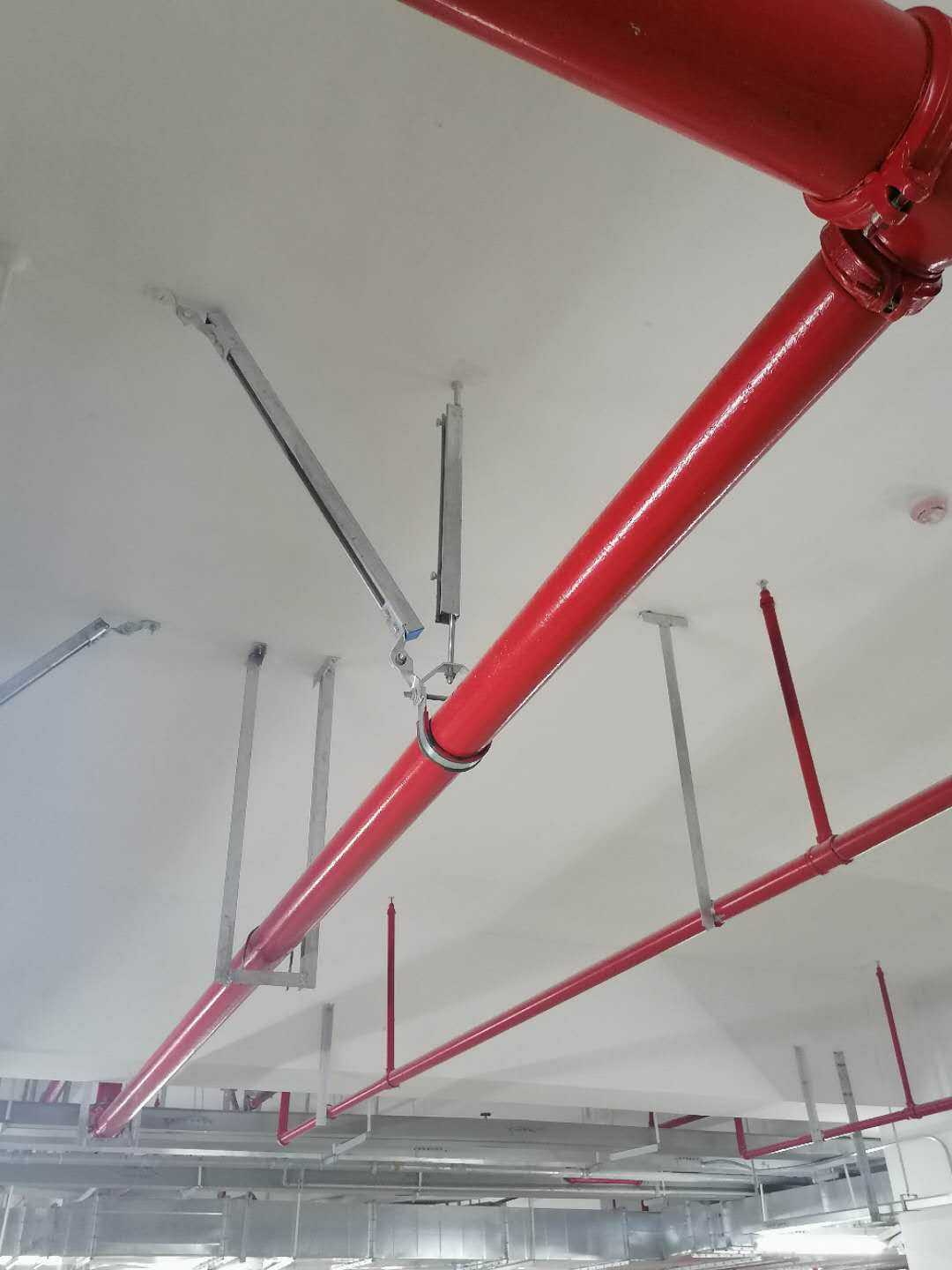

　　抗震支架安裝

　　1.吊桿安裝:將吊桿安裝在根部的條形孔中。

　　2.吊梁安裝:根據設計方案要求，在不同標高安裝不同用途的吊梁。支架、吊車、支架所用角鋼、槽鋼的開口方位應一致。

　　5.2.8抗震支架的校準和檢驗試驗

　　1.整體支吊架校準:各區域整體支吊架安裝完畢后，用水準儀、經緯儀對整體支吊架吊桿、吊梁進行調整調平。

　　2.超載試驗:用承重物懸掛在支吊架上，荷載為設備、風管、電纜橋架、各種管道及支吊架總自重和工作荷載的兩倍，懸掛時間為12小時。檢測結果應是預埋件牢固，吊架根部焊接嚴密，吊架合格無變形。
