(抗震支架安裝規范圖集)抗震支架結構與設置原則

　　抗震支架結構主要有3種

　　側向支撐結構

　　所謂側向支撐(圖 1)，是指抗震支架增設的斜支撐水平投影方向垂直于管道軸線。側向支撐用以抵消地震水平荷載中關于垂直于管線方向的荷載，防止管線在地震中的側晃運動，是整個抗震支撐系統中運用最多的支撐形式。支撐設置間距及最大設計間距可參閱《建筑機電工程抗震設計規范》相關內容。

　　縱向支撐結構

　　所謂縱向支撐(圖 2)，是指斜支撐水平投影方向平行于管道軸線?？v向支撐用于消除地震水平荷載中平行于管線方向的荷載，防止管線在地震中整體縱向位移。不同于側向支撐，縱向支撐在系統中設置的數目較少，每個直管段應至少設置一個縱向支撐支吊架，當兩個縱向支撐間距超過設計最大間距，需要按《建筑機電工程抗震設計規范》第 8.2.3條要求間距增設縱向支架。

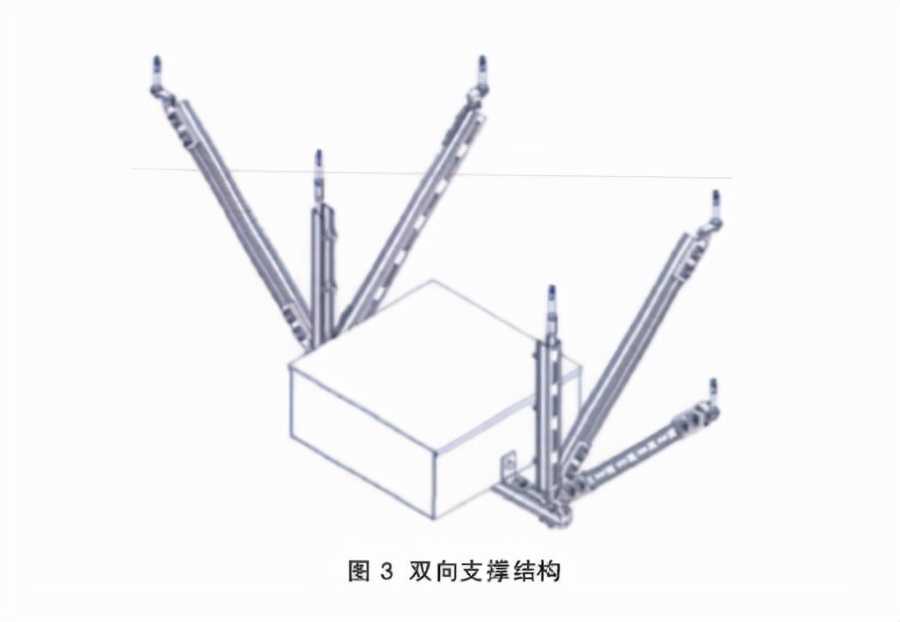

　　雙向支撐結構

　　綜合了側向支撐和縱向支撐兩種支撐形式特點的支撐結構即為雙向支撐結構，又稱四向支架(圖 3)，一般適用于機電管線較多、支架承重較大的情況

　　

　　

　　抗震支吊架設置原則

　　每段水平直管道應在兩端設置側向抗震支吊架。

　　當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支吊架。

　　每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過最大設計間距時，應按要求間距依次增設縱向抗震支吊架。

　　剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管不得超過最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜線槽不得超過其寬度的兩倍。

　　水平管線在轉彎處0.6m 范圍內設置側向抗震支吊架。

　　當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm 范圍內設置側向支撐，垂直管線底部距地面超過150mm 應設置抗震支撐。

　　所有抗震支吊架必須和結構主體可靠連接，當管線穿越建筑沉降縫時應考慮沉降位移。

　　水平管道在安裝柔性補償器及伸縮節的兩端必須設置側向及縱向抗震支吊架。

　　側向、縱向抗震支吊架其斜撐安裝垂直角度宜為45o，且不得小于30o。

　　沿墻敷設管線當設有入墻的托架且管卡能緊固管道四周時，可將其作為一個側向抗震支撐。
