抗震支吊架點位布置原則

　　抗震支吊架位置設計需要遵從以下幾個主要原則：

　　1.每段水平支管道在兩端設計側向抗震支吊架。

　　示例：

　　

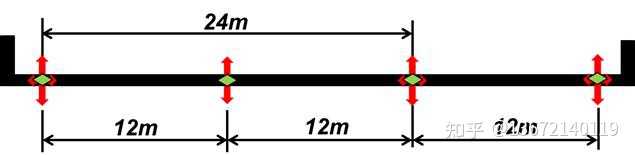

　　2. 當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支吊架;每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過最大設計間距時，應增設縱向抗震支吊架。

　　示例：

　　

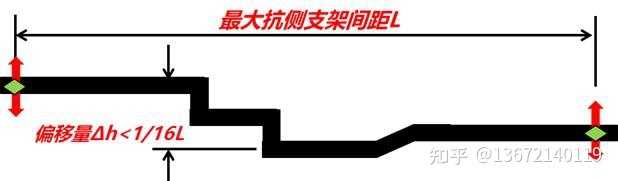

　　3. 剛性連接的水平管道，兩個相鄰的抗震支吊架間允許縱向偏移值。應符合下列規定：

　　水管及電線套管不得超過最大側向支吊架間距的1/16;

　　風管、電纜梯架、電纜托盤和電纜槽盒不得超過其寬度的兩倍。

　　示例：

　　

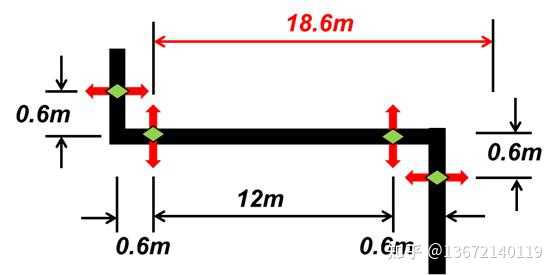

　　4. 平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架;若斜撐直接作用于管道，其可作為另一側管道的縱向抗震支吊架;距下一縱向抗震支吊架間距應按下式計算：

　　

　　式中： L為距下一縱向抗震支吊架間距; L1為縱向抗震支吊架間距; L2為側向抗震支吊架間距。

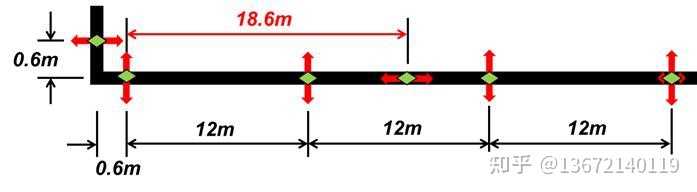

　　示例：L1=24米，L2=12，則：L=18.6米。

　　

　　當

　　

　　時，布置樣式：

　　

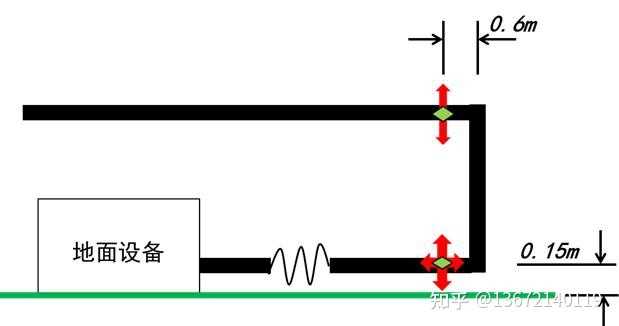

　　5.水平管線通過垂直管線與地面設備連接時，水平管線距垂直管線600mm范圍內設置側向支撐;垂直管線底部距地面大于0.15m應設置抗震支撐。

　　示例：

　　

　　抗震支吊架樣式：

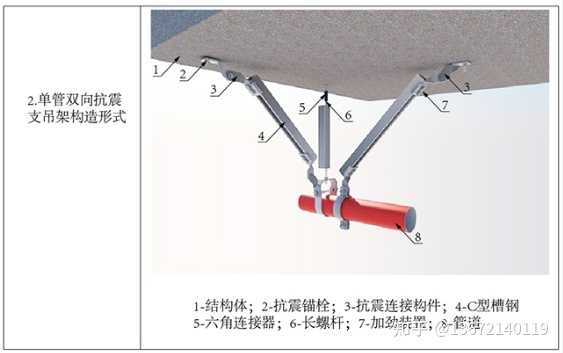

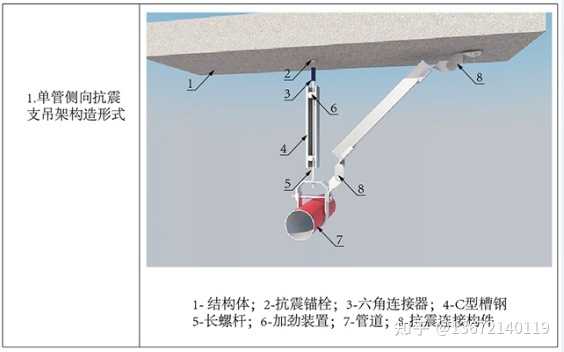

　　1.單根水管樣式：

　　

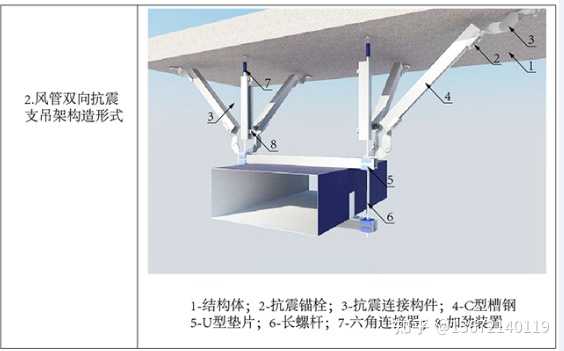

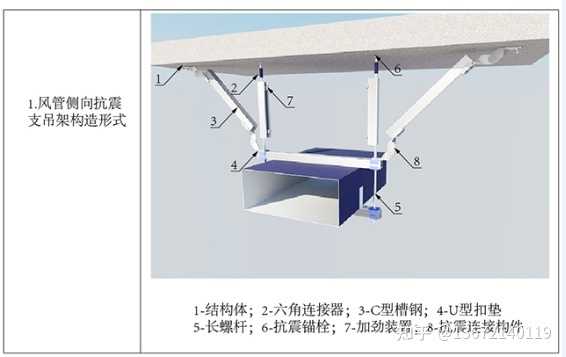

　　2.單根風管樣式：

　　

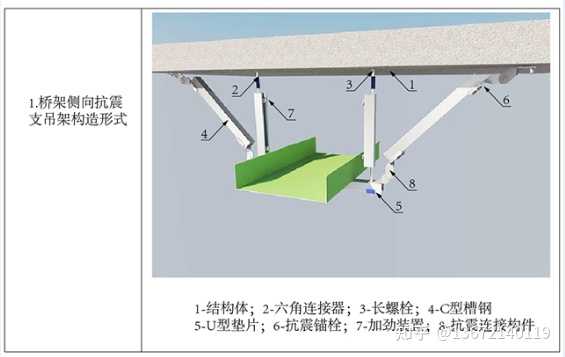

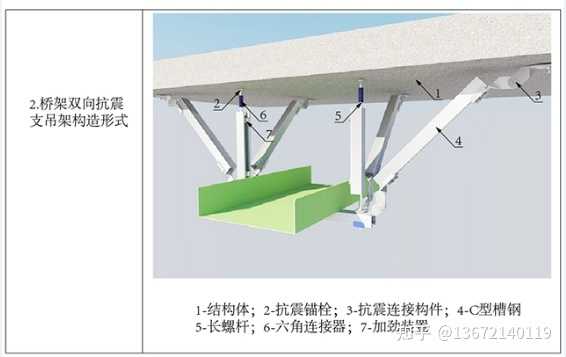

　　3.單根橋架樣式：

　　
