　　抗震支吊架基礎設計與安裝步驟

　　抗震支吊架的設計規范沒有與成品支吊架的設計規范結合，構成完整的設計規范;產品標準未建立，各制造商提供的產品性能差異大;施工現場二次制作，施工方無規范的作業體系，導致成本增加等。以上都是目前的行業痛點，希望得到改善。

　　今天建顧科技帶大家了解下抗震支架一些基礎的設計知識與安裝知識，希望在此基礎上拓展開，能夠積極推動行業健康向前發展。

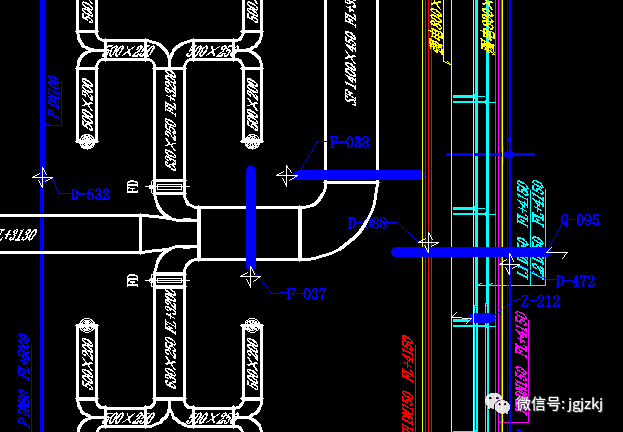

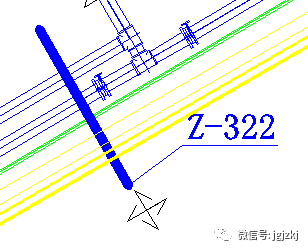

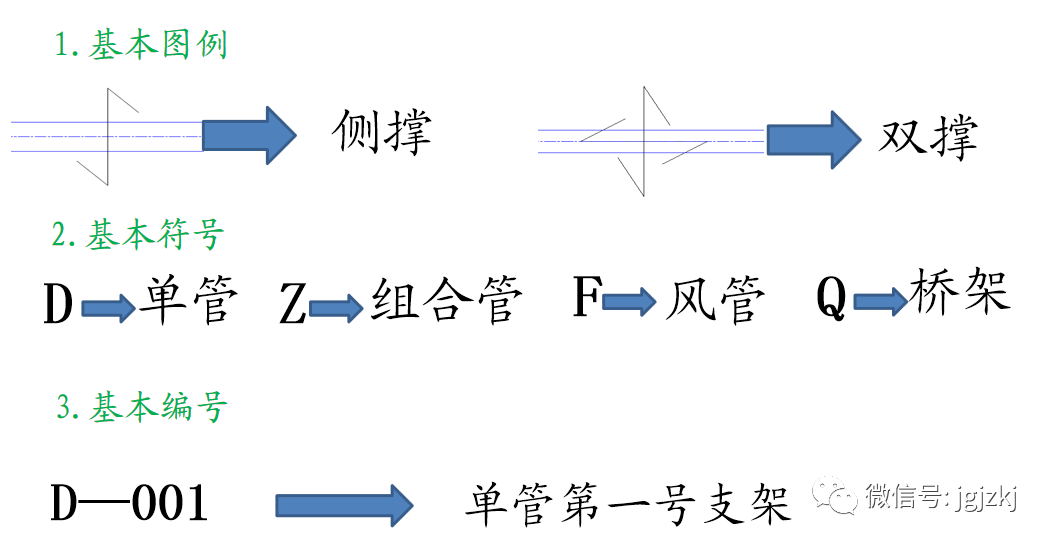

　　抗震支架識圖基礎

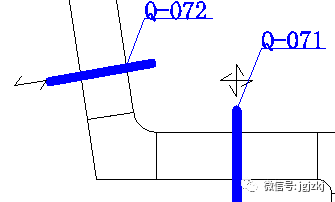

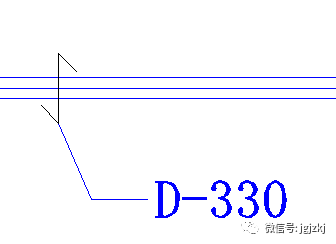

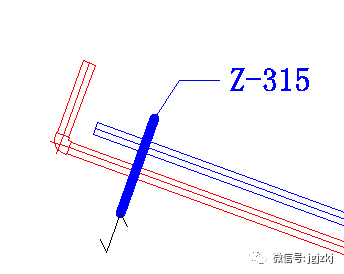

　　單管圖例

　　組合管圖例

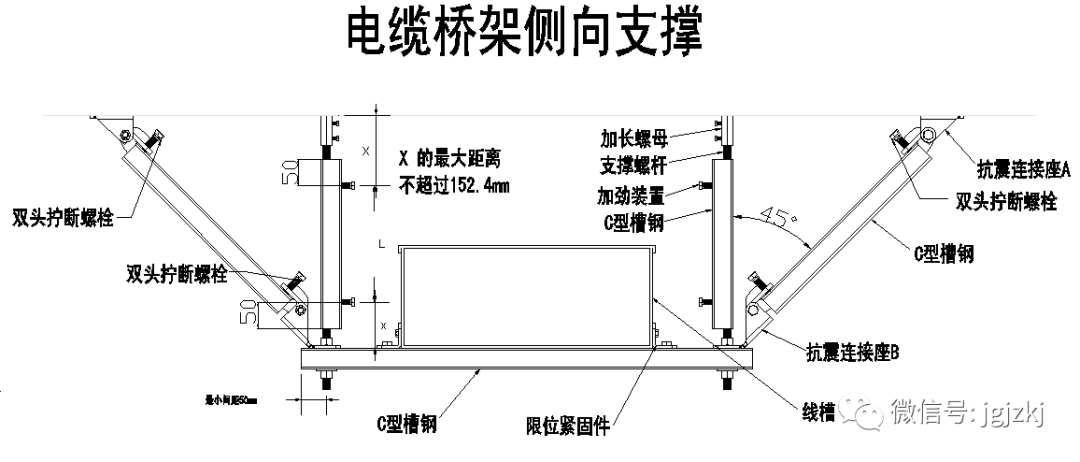

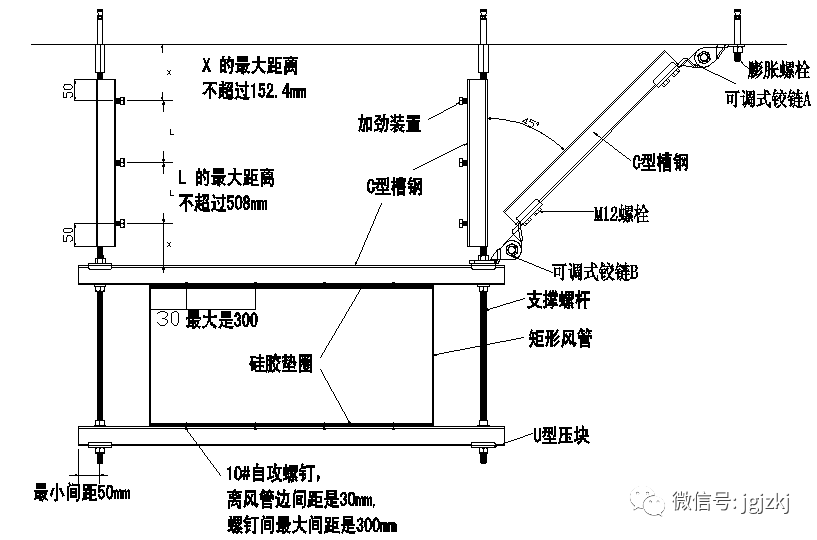

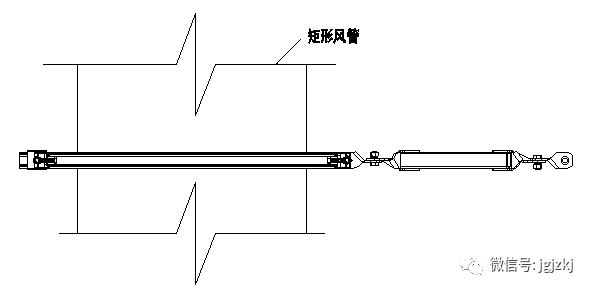

　　風管，橋架管圖例

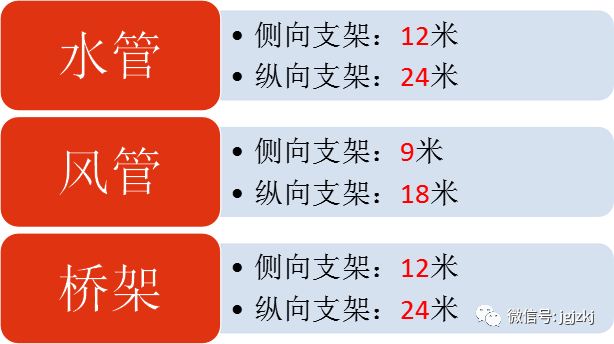

　　抗震支架安裝間距

　　注：以上是規范所講的為最大間距，具體以實際力學計算為準

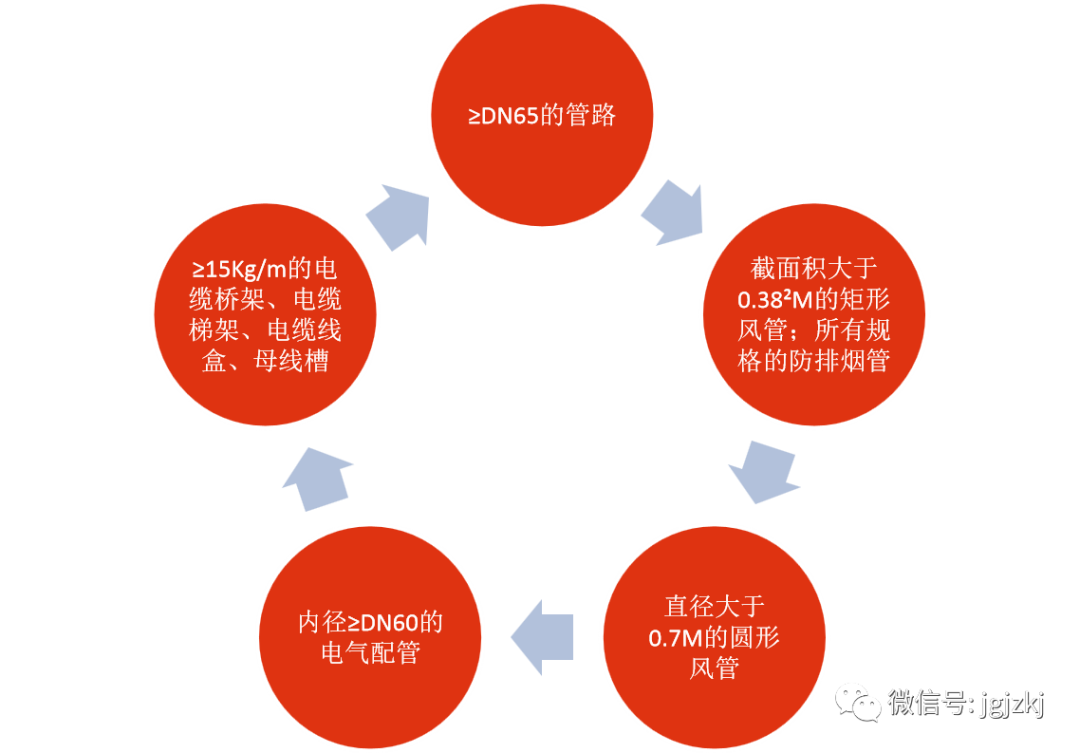

　　抗震支架適用范圍

　　支架布點的基本步驟

　　先進行力學計算，滿足理論上的力學要求后

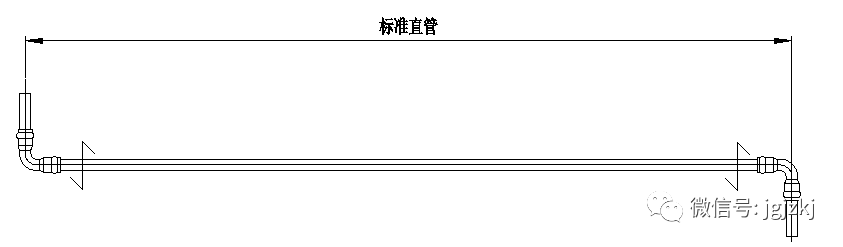

　　1. 在每段水平直管道兩端設置側向抗震支吊架(如下圖)。

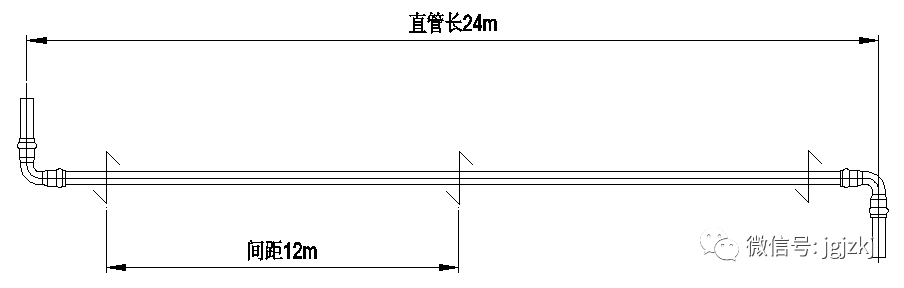

　　2. 當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支吊架。例如：剛性連接金屬管道長為24m，側向抗震支吊架最大間距12m，首先于兩端加設側向支撐，再依次按12m 設置側向支撐(如下圖)。

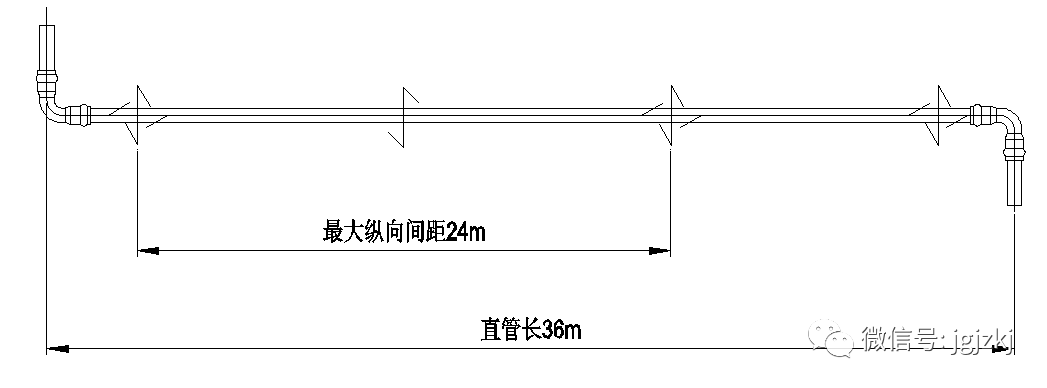

　　3. 每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過最大設計間距時，應按要求間距依次增設縱向抗震支吊架。例如：剛性連接金屬管道長為36m，按最大24m的間距依次設置縱向支撐，直至所有支撐間距均滿足要求(如下圖)。

　　4.剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管不得超過最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜槽盒不得超過其寬度的兩倍(如下圖)。

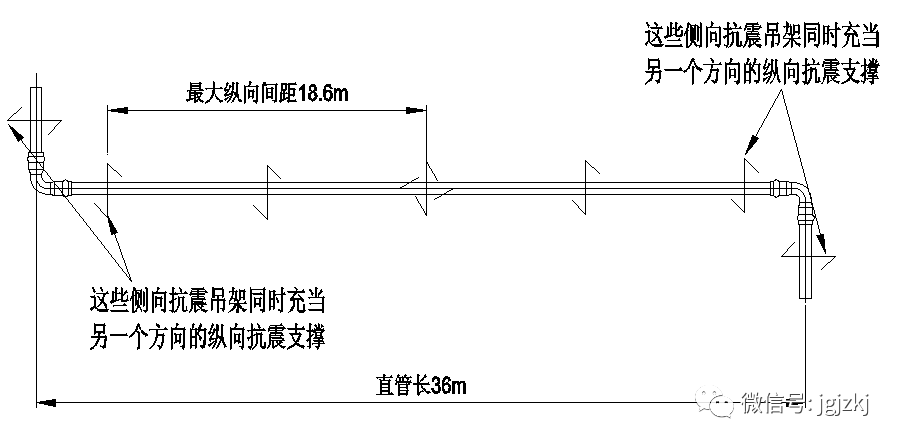

　　5. 水平管線在轉彎處0.6m 范圍內設置側向抗震支吊架。若側撐直接作用于管線，其可作為另一側管線的縱向抗震支吊架。例如：縱向抗震支吊架最大間距24m,側向抗震支吊架最大間距12m，則雙向抗震支吊架距下一縱向抗震支吊架間距為:12+6+0.6=18.6m (如下圖)。

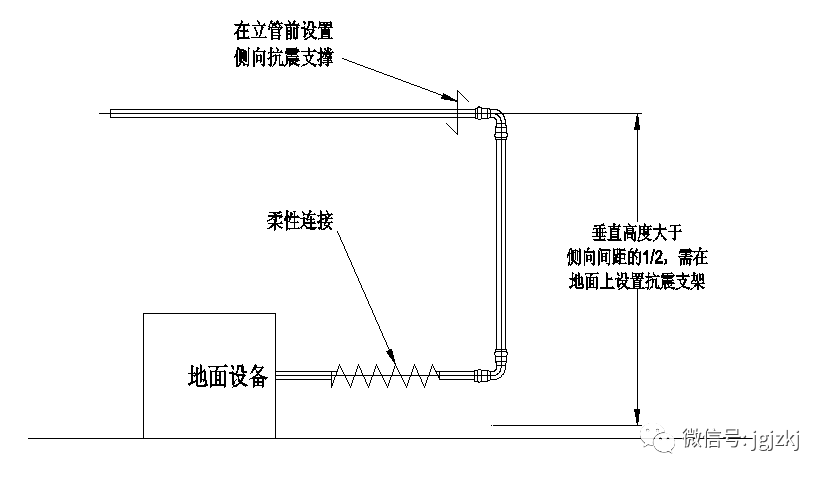

　　6. 當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線0.6m 范圍內設置側向支撐，垂直管線底部距地面超過0.15m 應設置抗震支撐(如下圖)。

　　抗震支架的安裝

　　施工安裝步驟：

　　1、準備工作

　　1.1、施工前各施工人員熟悉掌握施工圖紙及現場施工布置情況。1.2、認真做好施工各環節的測量、檢驗記錄的準備工作。

　　2、成品槽鋼存放及切割要求

　　2.1、槽鋼運輸?shù)綀?chǎng)后，盡量存放于室內2.2、存放于室內時，需墊置防水薄膜，薄膜上放干燥木條，槽鋼布置其上。2.3、嚴禁在堆放的槽鋼上踩踏2.4、切割結束時應及時清除吸附槽鋼表面和內側的鐵屑毛刺，并打磨切割產生的毛刺。

　　3、安裝步驟

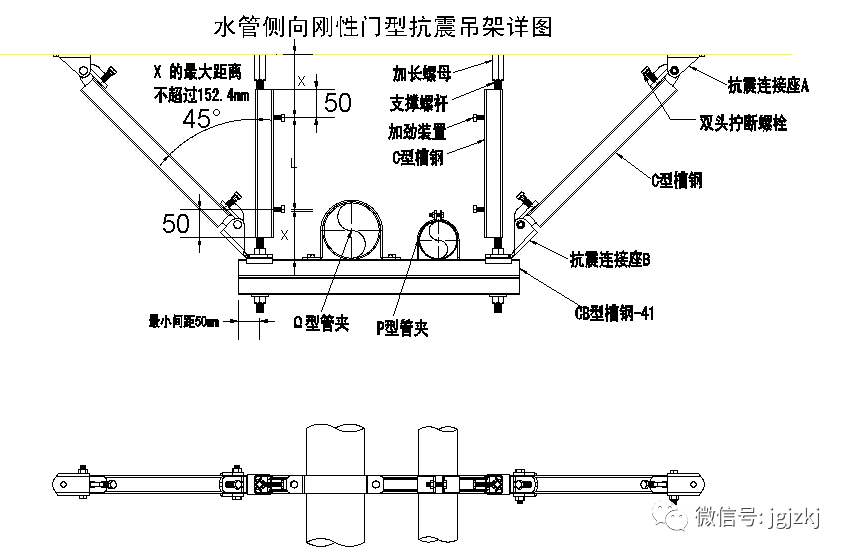

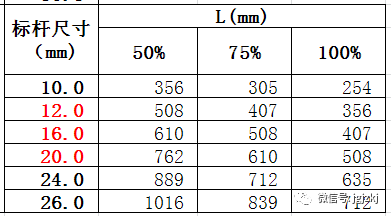

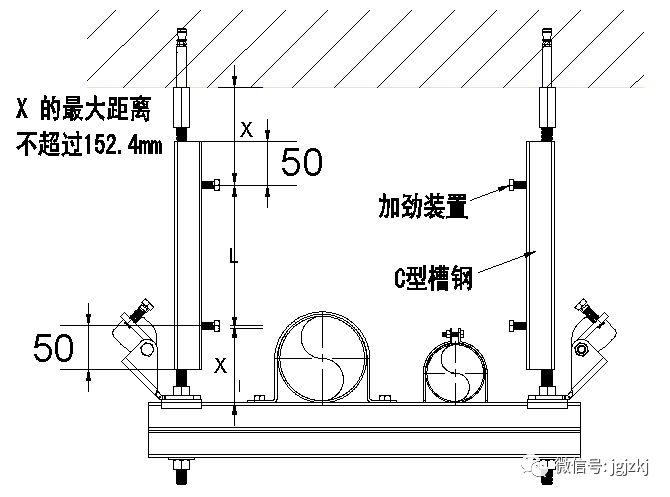

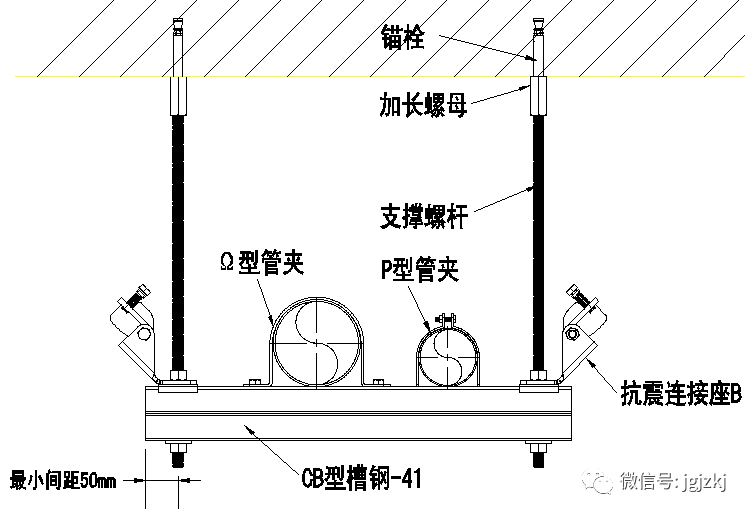

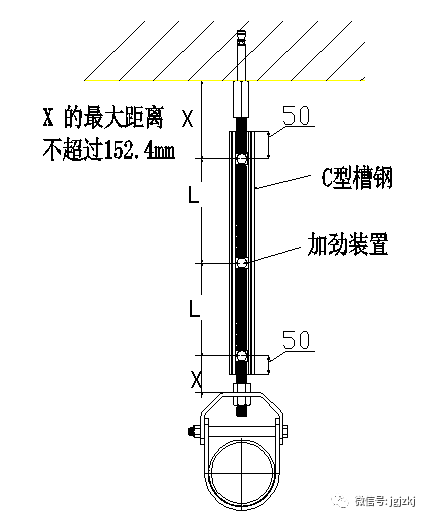

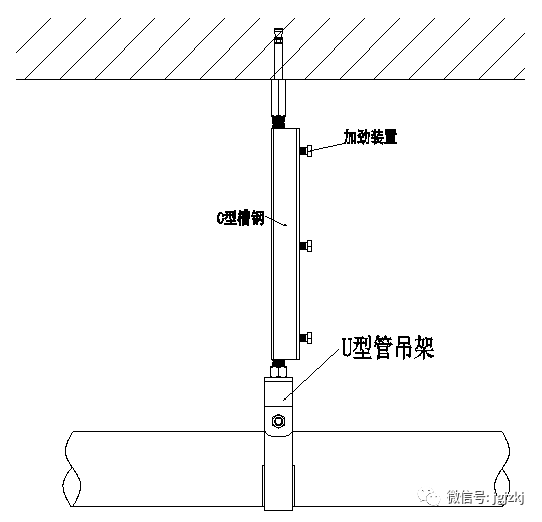

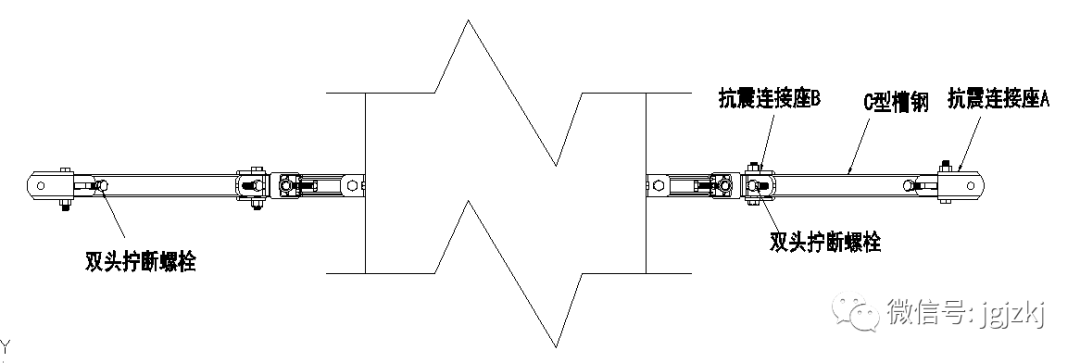

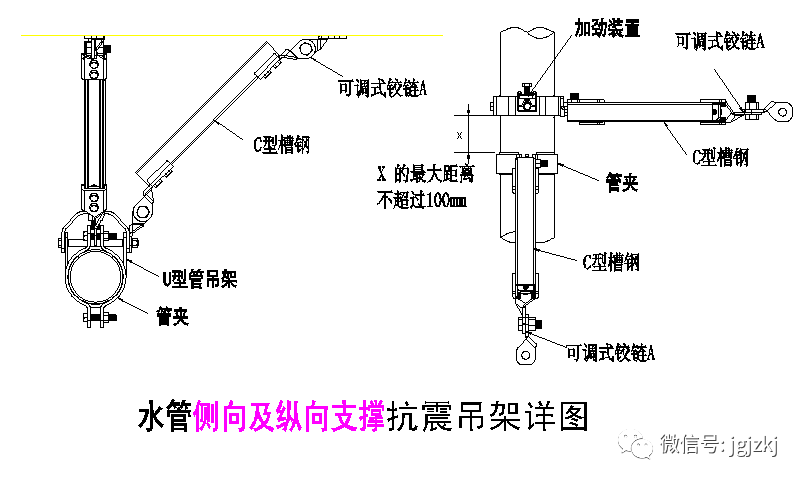

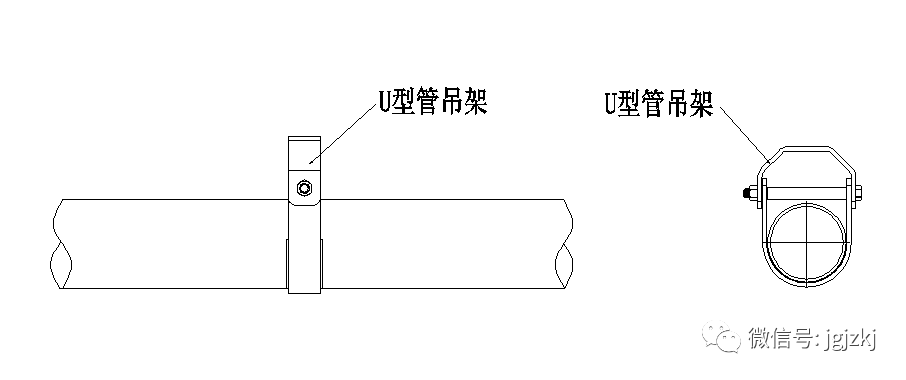

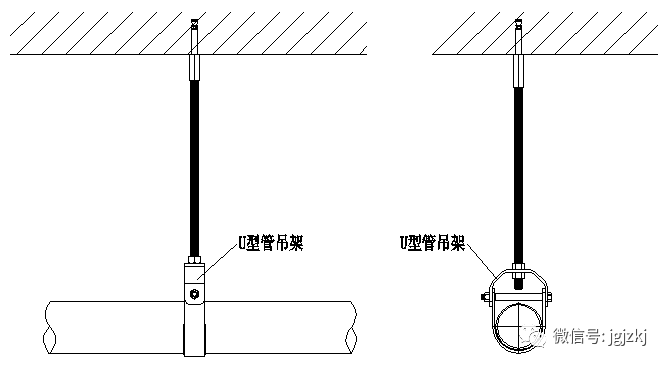

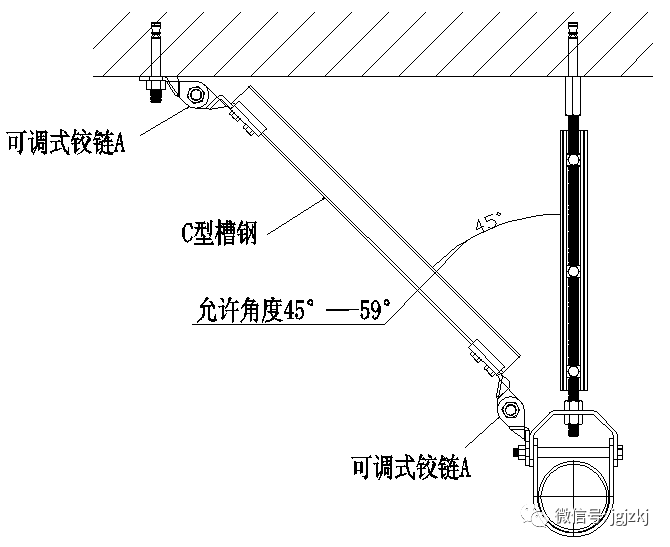

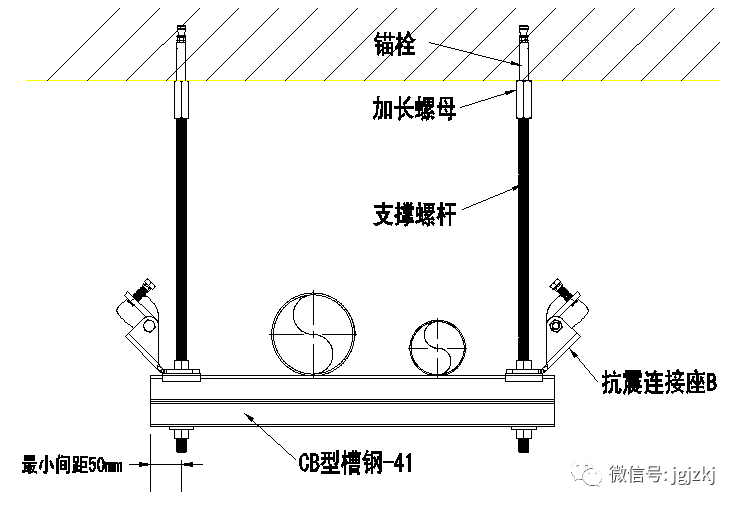

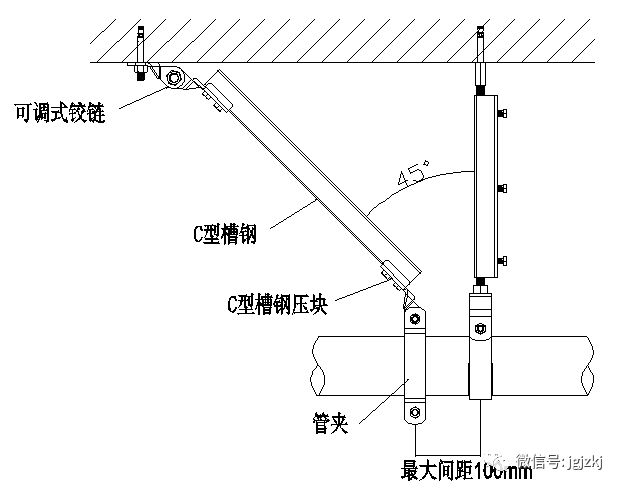

　　3.1、安裝點定位3.2、管道支架安裝

　　注意事項：

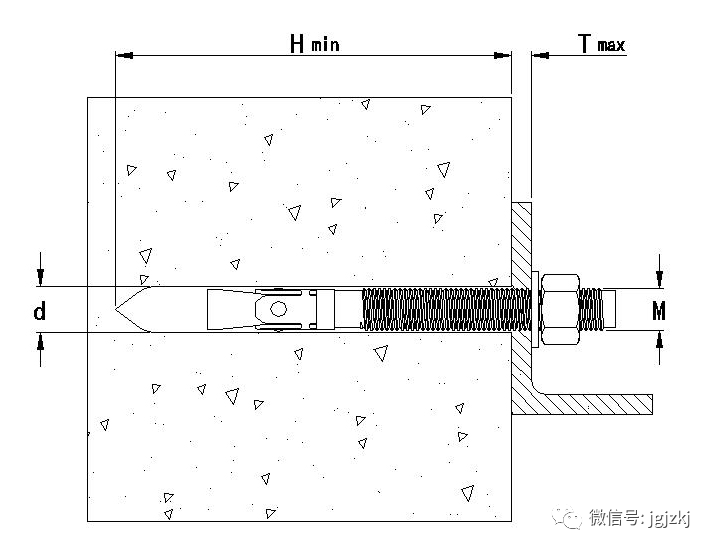

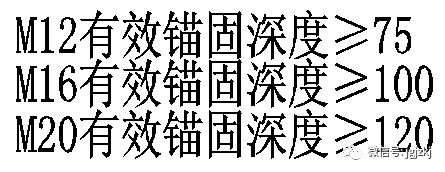

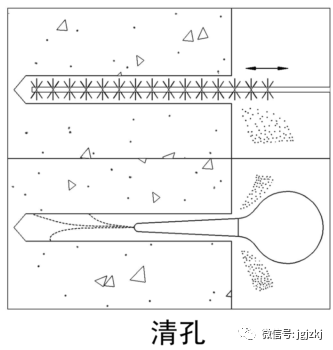

　　安裝抗震支架的錨栓只可固定在剪力墻，梁或鋼結構梁，承重柱上。不可安裝在磚，板等非建筑主體結構上。

　　安裝點定位：

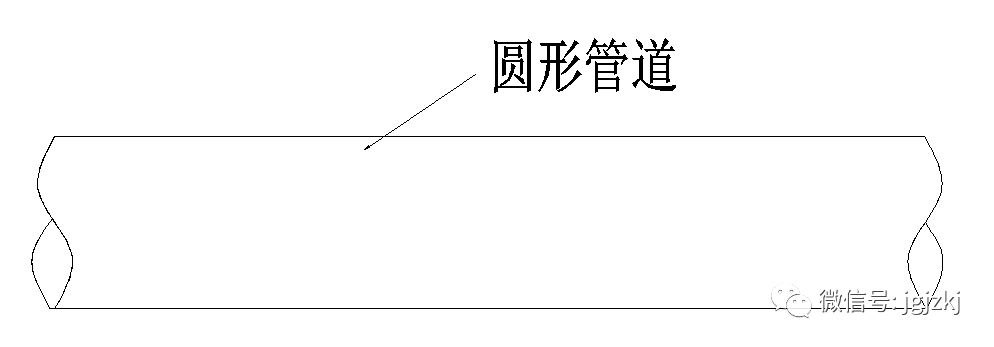

　　1.對管道上的安裝點進行定位，通過計算測量對各個螺栓的安裝點進行精確定位并標記，誤差不得大于2mm。
