2019年機電抗震支吊架的新要點

　　中國是世界上大陸地震最多的國家，地震不僅發生范圍廣、頻度高、強度大，而且危害大，是世界上地震災情最嚴重的國家之一。據不完全統計，我國地震死亡人數約占全球地震死亡人數的50%。那么什么是地震呢?

　　地震(earthquake)又稱地動、地振動，是巖石圈的天然震動。地殼快速釋放能量過程中造成振動，期間會產生地震波的一種自然現象。地震導致巖石圈的異變常常造成嚴重人員傷亡，能引起火災、水災、有毒氣體泄漏、細菌及放射性物質擴散，還可能造成海嘯、滑坡、崩塌、地裂縫等次生災害。

　　北京時間2013年4月20日8時2分在四川省雅安市蘆山縣(北緯30.3，東經103.0)發生7.0級地震，震源深度13公里，震中為蘆山縣龍門鄉馬邊溝，四川、重慶、湖南、陜西多地震感強烈。隨后接連發生了較大多次余震。本次震中處于龍門山斷裂帶南段，7.0級的震級是該區域歷史上最大的地震。一次強烈地震所釋放出的總能量是十分巨大的，例如，一次7級地震相當于近30個兩萬噸級原子彈的能量，一次8.5級地震的能量相當于100萬千瓦的大型發電廠連續10年發電量的總和。

　　

　　地震到底對人類能造成哪些災害呢?

　　1、地震是世界上最兇惡的敵人，它是突發性自然災害，它所造成建筑物與構筑物的破壞，如房屋倒塌、橋梁斷落、水壩開裂、鐵軌變形等等。 地面破壞，如地面裂縫、塌陷，噴水冒砂等。

　　2、截至23日18時，地震已造成193人遇難，25人失蹤，12211人受傷。[據四川省雅安市人民政府新聞辦公室騰訊官方微博公布，受災人口150多萬，全市近40萬間房屋受損，倒塌12851間，34座水庫受損，堰渠損毀2668處，農林水經濟損失14.30億元，全市需安置48915戶。

　　總之，地震除造成重大的人員傷亡、財產損失和環境破壞意外，還會引發滑坡、泥石流、水災、火災、毒氣泄漏、瘟疫等此生災害。

　　

　　一個個觸目驚心的震后現場、一個個讓人難以接受的事實，讓人民感覺到地震，似乎離我們越來越近，它正以令人惶恐的方式靠近，就像一個不定時炸彈，不知道什么時候就會爆炸。

　　對于地震的預防刻不容緩，尤其是地震多發地帶，更需要注意建筑的抗震預防。于2014年10月9號《建筑機電工程抗震設計規范》正式被批準為國家標準，發布并實施、填補了機電抗震的空白，成為中國建筑機電行業在抗震領域的里程碑。從而達到減輕地震破壞，防范次生災害，盡量避免人員傷亡，減少經濟損失的目的。

　　

　　抗震支吊架的優勢

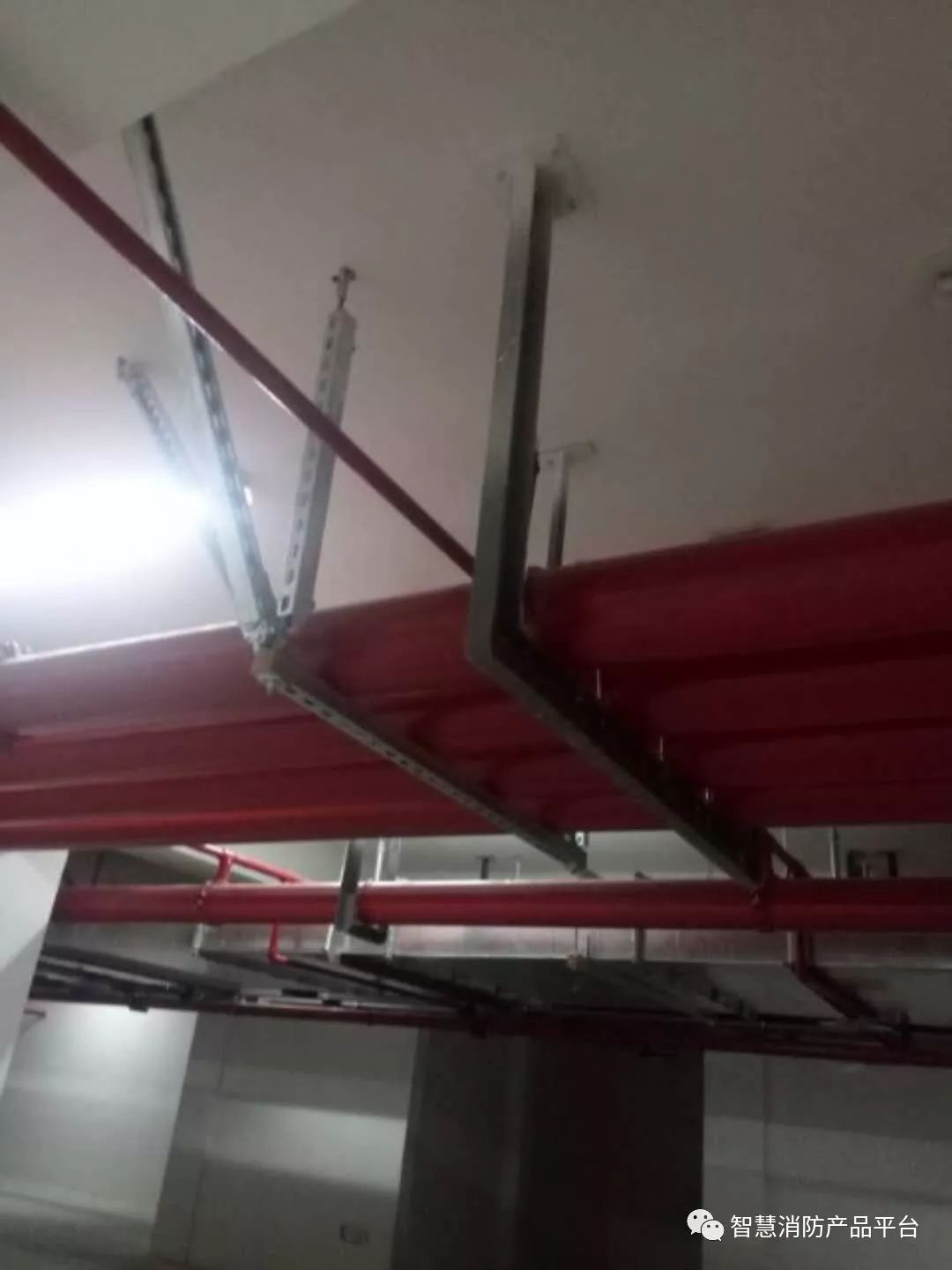

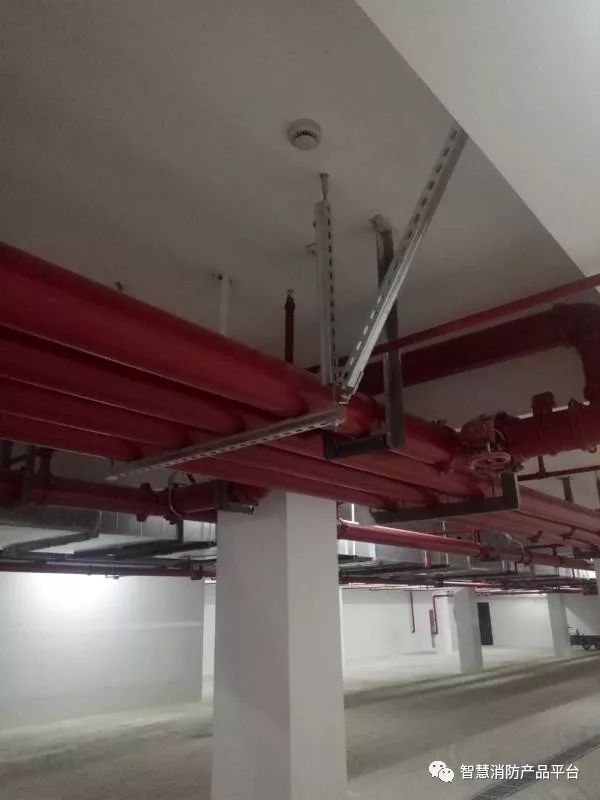

　　抗震支吊架主要是由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成，經過科學裝備后顯得整齊美觀。另外在施工便利方面也表現得尤為出色，無需焊接和打孔。懸吊螺桿與管線的節點距斜撐與管線的節點距離不得超過0.1 m，螺桿根據需要作加固處理。 如果在同一位置設立兩個反向的剛性抗震支撐， 則可省去懸吊螺桿?？紤]到地震力的荷載，剛性抗震支撐的懸吊螺桿和結構錨固件均需加大尺寸， 螺桿和錨固件的最大承載力需大于算得的地震力。

　　1、擁有可調整型

　　由于主要是用現成的部件配備組合而成的，因而后期也能加方便去修改以及調整，還有重要的一點便是可以重復使用，而不是說安裝完畢后就沒有調整的余地了。

　　2、良好的兼容性

　　各個專業在裝配抗震支吊架的時候，在相互協調設計好情況下可以一起使用這款產品，以保證室內空間高度限制的情況下充分利用好有限的空間，從而好協調各專業的管理。讓各專業布置合理、空間得到充分利用，輕松解決高度和日后維護的一些困擾和難題。

　　3、產品受力穩定可靠

　　現在對于抗震支吊架的安裝已有許多完善的手則來進行指導，擁有完善的施工計劃，所受力的部件也能實現拼裝部位的剛性，使得在連接的過程中不會移動，有效地抗沖擊和震動，保護建筑的穩定。

　　抗震支吊架施工注意事項

　　1 、管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/16;風管允許偏移，但不得超過風管寬度的2倍。2、水平管道在90°轉彎時，需設抗震支吊架;其他角度轉彎長度大于抗震設計間距的1/16時， 需設側向及縱向抗震支吊架。

　　3、計算水平地震力荷載時，只需考慮滿負荷重量而不需要考慮其他因素。

　　4、抗震吊架不應限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線的熱脹冷縮應力。

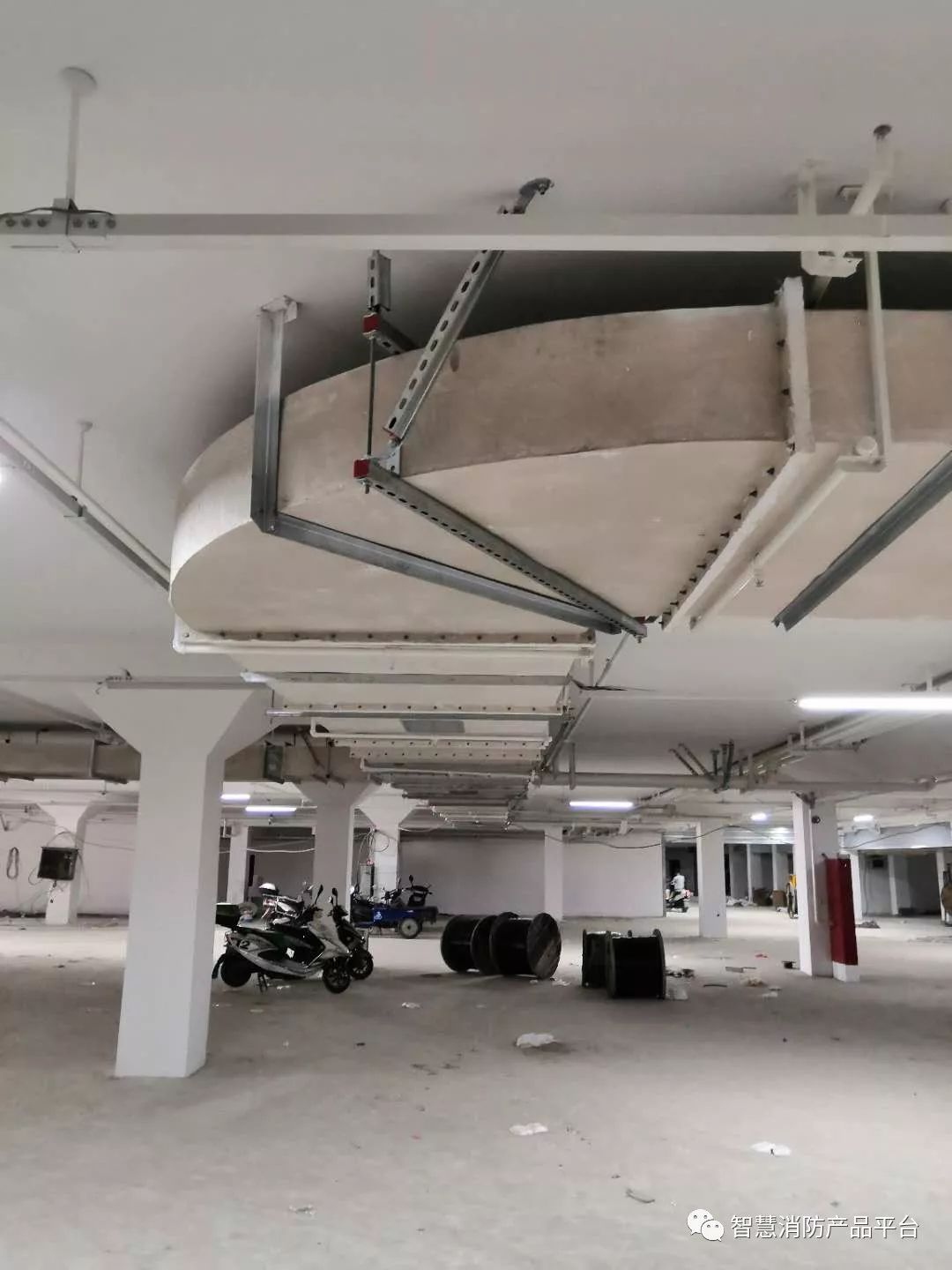

　　5、保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門形吊架用于保溫風管，水管亦按此考慮。

　　6、 用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位， 否則會因地震作用而產生不同的位移。

　　7、單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向(主管)的支撐。

　　8、管線穿越建筑沉降縫時，應考慮沉降位移的設計。

　　9、側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

　　10、對水、電、風系統的單管或多管共用門型吊架，無論側向或縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。

　　

　　抗震支架銜接形式

　　依據標準抗震支吊架與鋼筋混凝土結構選用錨栓銜接，與鋼結構應選用焊接或螺栓銜接。關于大跨度的網架結構修建，選用鋼纜為斜撐可以很好的解決網架結構中抗震支吊架在契合標準下難以裝置的問題。

　　跨入21世紀，修建結構從本來的木結構、磚混結構，已開展到現在的鋼筋混凝土結構、鋼結構?，F(xiàn)在的修建行業開展來看，鋼結構是修建結構開展的一大趨勢，是許多修建結構的干流方向!鋼結構之所以能成為修建結構的重要形式，在于鋼結構具有強度高，塑性、韌性好，原料均勻，質量輕，耐熱，密閉性好，契合力學計算的假定，鋼結構還具有制作方便，施工工期短等優點。

　　現在，鋼結構首要應用于公共修建、工業廠房、大跨結構、高聳結構、多層和高層修建、接受振動荷載影響大的結構等。

　　

　　關于鋼結構中的網架結構，管道有時會裝置于網架之下，與檁條的距離非常大，吊桿長度很長。發作地震時，管道擺動大，會對其承重支架形成損壞。所以對網架下懸吊管道的抗震非常有必要。而在網架結構中，網架不能承當本身重力以外過重的負荷，所以管道抗震支吊架不能直接銜接于桿件上。

　　網架結構的著力點首要在螺栓球和檁條上，而抗震支吊架斜撐的著力點不好找，所以，抗震支吊架斜撐一般銜接到檁條上。這時候抗震支吊架的吊桿長度必定十分長。此刻選用C型槽鋼或鋼管作為斜撐，不容易滿足標準長細比要求。從受力方面也能算出槽鋼受壓也不滿足標準要求。

　　鑒于以上狀況，應當選用其他的銜接方式來滿足抗震需求。鋼纜可以傳遞長距離的負載;接受多種載荷及變載荷的作用;具有較高的抗拉強度、抗疲勞強度和抗沖擊韌性;耐磨、抗震、工作穩定性好。
