【建筑機電工程】抗震支吊架重點全知道

　　在建筑機電工程中，抗震支吊架已開始強制使用，但是很多工程朋友對此還比較陌生，因為一直以來建筑在設計中基本不考慮機電的抗震，抗震支吊架也從沒用過。但是現在情況不一樣了，建筑機電行業在抗震領域有了國家標準，其中明確規定了抗震支架的設置和設計。

　　下面就基于以下問題

　　針對抗震支吊架做一個梳理

　　·設置抗震支吊架的依據

　　· 何為抗震支吊架

　　· 抗震支吊架的常見形式

　　· 抗震支吊架設置范圍

　　

　　01

　　設置抗震支吊架的依據

　　依據2015年住房城鄉建設部發布實施的國家標準GB50981-2014《建筑機電工程抗震設計規范》，其中明確規定了抗震支吊架的設計與使用。該標準自2015年8月1日起實施，也意味著自此之后的建筑機電工程必須要考慮抗震支吊架了。

　　02

　　何為抗震支吊架

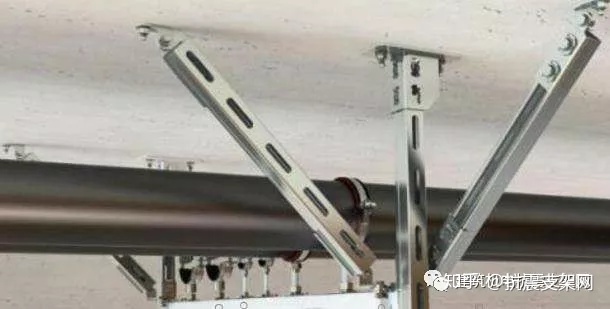

　　抗震支吊架是用于支承水管、風管、橋架等機電管線設備并提供抗震支撐的支吊架產品。依據GB50981-2014《建筑機電工程抗震設計規范》，抗震支吊架的定義是：與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

　　03

　　抗震支吊架的常見形式

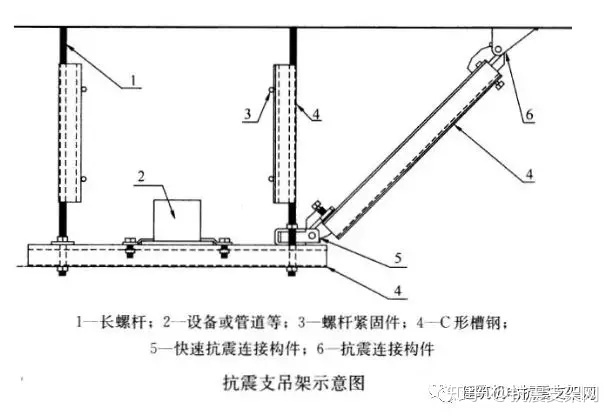

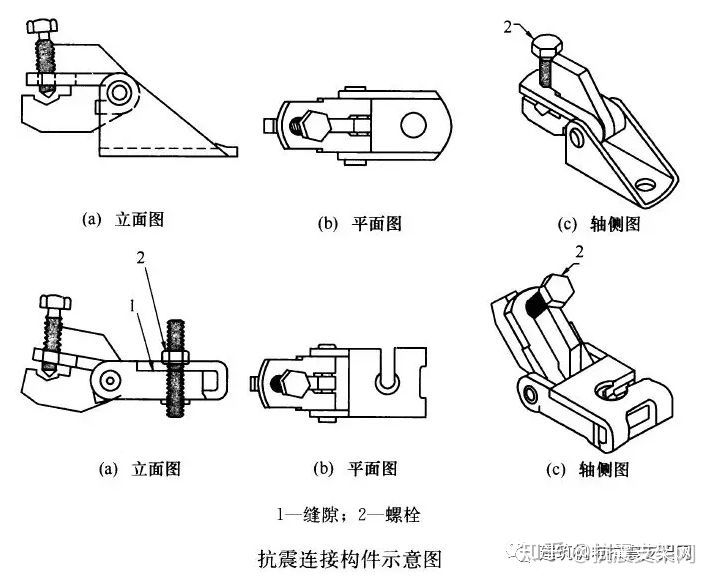

　　依據GB50981-2014《建筑機電工程抗震設計規范》，抗震支吊架是由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。組成抗震支吊架的所有構件應采用成品構件，連接緊固件的構造應便于安裝。

　　

　　

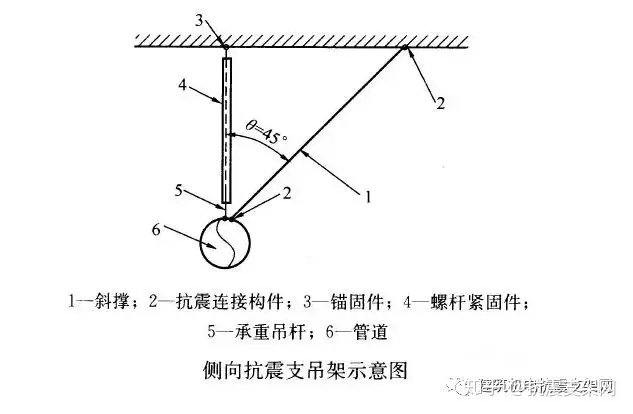

　　側向抗震支吊架

　　用以抵御側向水平地震力作用。

　　

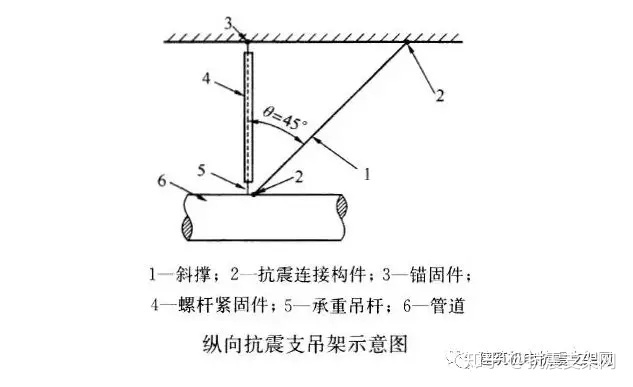

　　縱向抗震支吊架

　　用以抵御縱向水平地震力作用。

　　

　　單管(桿)抗震支吊架

　　是由一根承重吊架和抗震斜撐組成的抗震支吊架。

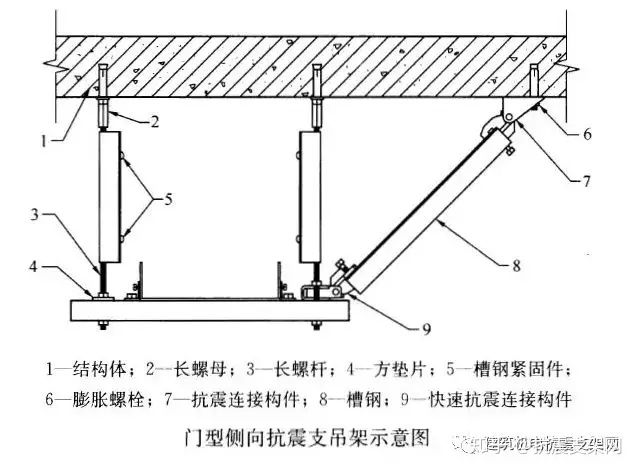

　　門型抗震支吊架

　　由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。

　　
