SICOLAB通風與空調工程施工規范(支吊架制作)

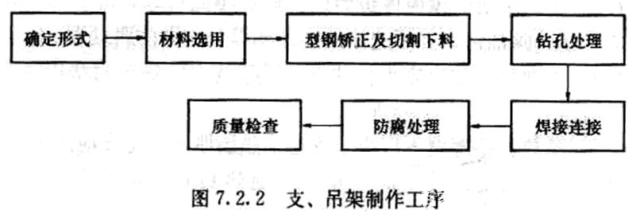

　　一、支、吊架制作前應具備下列施工條件： 1 支、吊架的形式及制作方法已明確，采用的技術標準和質量控制措施文件齊全; 2 加工場地環境滿足作業條件要求; 3 型鋼幾附屬材料進場檢驗合格; 4 加工機具準備齊備，滿足制作要求。二、支、吊架制作應按下列工序(圖7.2.2)進行。

　　三、支、吊架形式應根據建筑物結構和固定位置確定，并應符合設計要求。四、支、吊架的型鋼材料選用應符合下列規定： 1 風管支、吊架的型鋼材料應按風管、部件、設備的規格和重量選用，并應符合設計要求。當設計無要求時，在最大允許安裝間距下，風管吊架的型鋼規格應符合表1、表2、表3、表4的規定。 2 水管支、吊架的型鋼材料應按水管、附件、設備的規格和重量選用，并應符合設計要求。當設計無要求時，應符合表表5的規定。

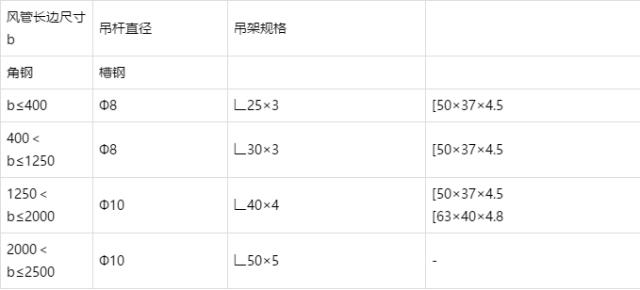

　　表1水平安裝金屬矩形風管的吊架型鋼最小規格

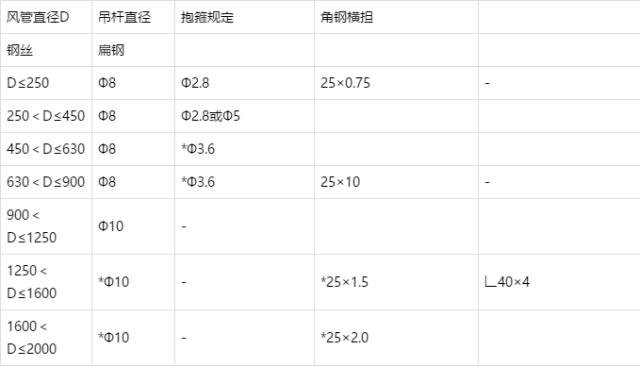

　　表2水平安裝金屬圓形風管的吊架型鋼最小規格

　　注：1 吊桿直徑中的“*”表示兩根圓鋼;

　　2 鋼絲抱箍中的“*”表示兩根鋼絲合用;

　　3 扁鋼中的“*”表示上、下兩個半圓弧。

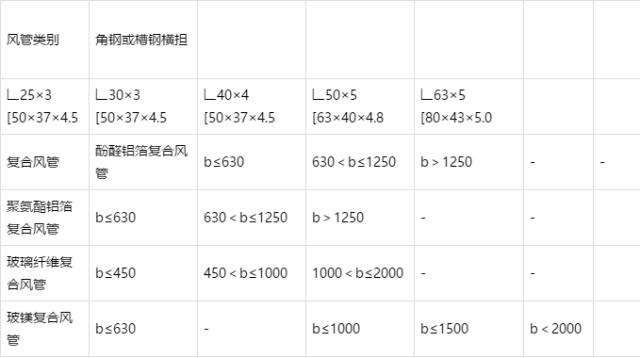

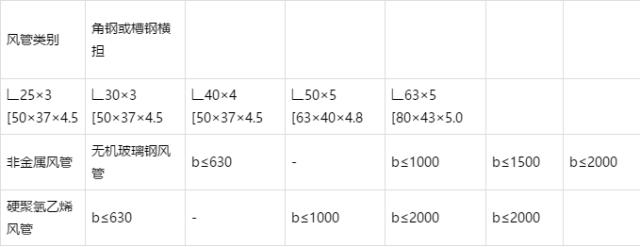

　　表3水平安裝非金屬與復合風管的吊架橫擔型鋼最小規格

　　續表3

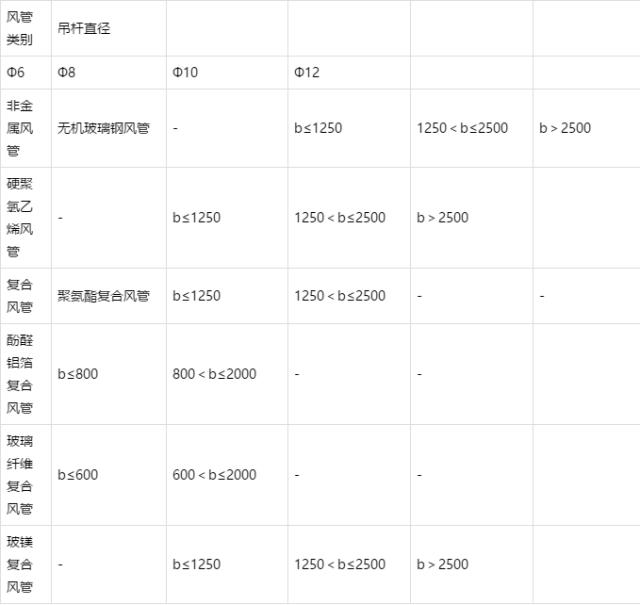

　　表4水平安裝非金屬與復合風管的吊架吊桿型鋼最小規格

　　注：b為風管內邊長

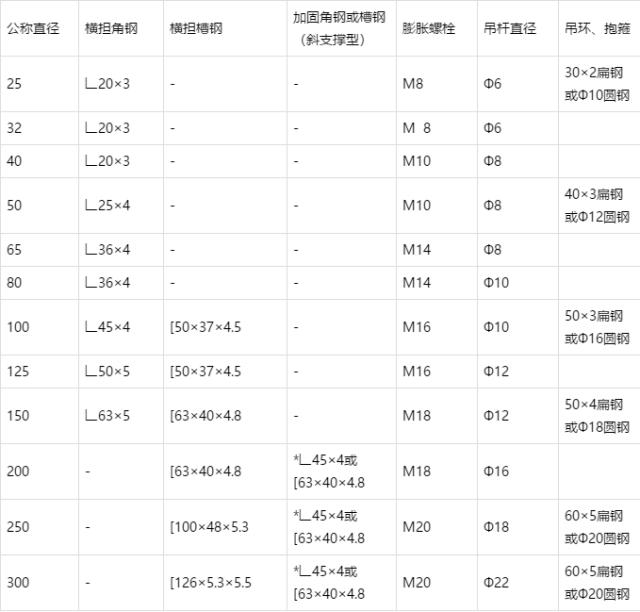

　　表5水平管道支吊架的型鋼最小規格

　　注：表中“*”表示兩個角鋼加固件。

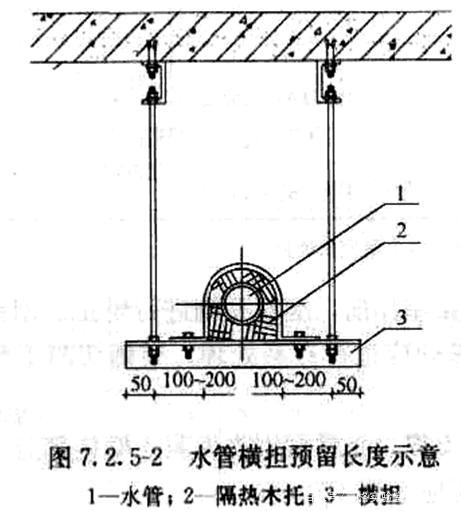

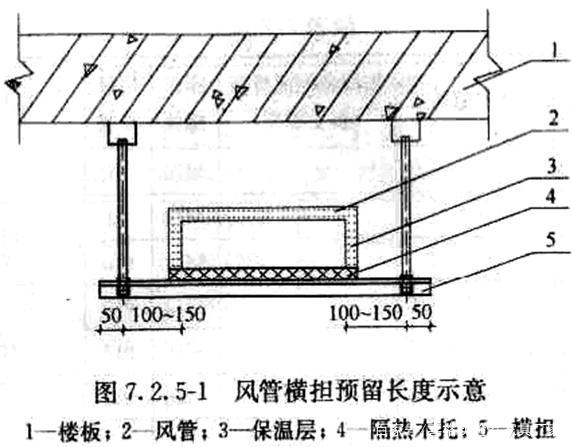

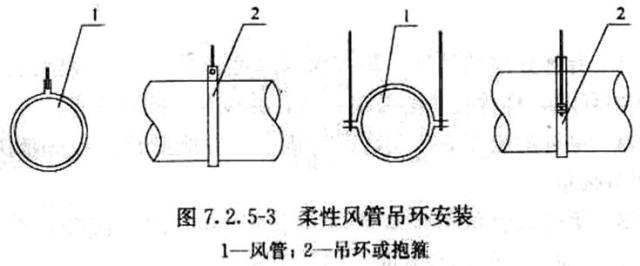

　　五、支、吊架制作前，應對型鋼進行矯正。型鋼宜采用機械切割，切割邊緣應進行打磨處理。型鋼切割下料應符合下列規定： 1 型鋼斜支撐、旋臂型鋼支架載入墻體部分應采用燕尾形式，載入部分不應小于120mm; 2 橫擔長度應預留管道及保溫寬度(圖7.2.5-1和圖7.2.5-2); 3 有絕熱層的吊環，應按保溫厚度計算;采用扁鋼或圓鋼制作吊環時，螺栓孔中心線應一致，并應于大圓環垂直;4 吊桿的長度應按實際尺寸確定，并滿足在允許范圍內的調節余量; 5 柔性風管的吊環寬度應大于25mm，圓環長應大于1/2周長，并應于風管貼合緊密(圖7.2.5-3)

　　六、型鋼應采用機械開孔，開孔尺寸應與螺栓相匹配。七、采用圓鋼制作U型卡時，應采用圓板牙扳手在圓鋼兩端套出螺紋，活動支架上的U形卡可一頭套絲，螺紋的長度宜套上固定螺母后留出2扣～3扣。八、支、吊架焊接應采用角焊縫滿焊。焊縫高度應與較薄焊接件厚度相同，焊縫飽滿、均勻，不應出現漏焊、夾渣、裂紋、咬肉等現象。采用圓鋼吊桿時，與吊架根部焊接長度應大于6倍的吊桿直徑。九、支、吊架防腐處理應按本規范第13章的有關規定執行。
