抗震支架現場安裝圖集和安裝方法

　　想必大家對抗震支架一定不感到陌生了吧?那您知道單管側縱向抗震支吊架系統嗎?是不是覺得這個名詞太過專業了?不錯，這確實是一個比較專業的詞匯。雖然你可能對這個名詞感到陌生，但你一定受益過這款抗震支吊架帶來的安全保護，今天河北一百將與您分享單管側縱向抗震支吊架的安裝流程。

　　

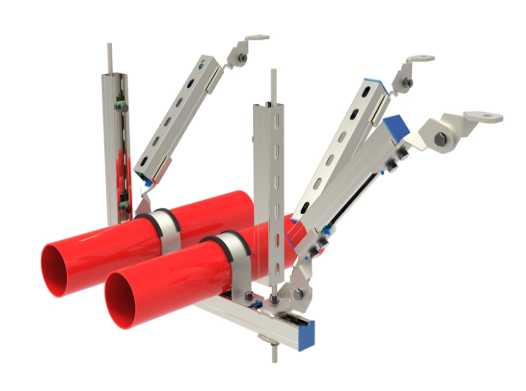

　　首先給不太清楚單側管側縱向抗震支吊架的朋友們介紹一下，使大家了解一下這個概念。單側管側縱向抗震支吊架的使用是為了確保管道系統的安全運行。它所運用的方面有：地下綜合管廊、暖通、機電抗震、地鐵和給水及消防等。下面給大家介紹一下單管側縱向抗震支吊架系統各大部件的安裝流程和抗震支架現場安裝圖，抗震支架安裝步驟與要點。

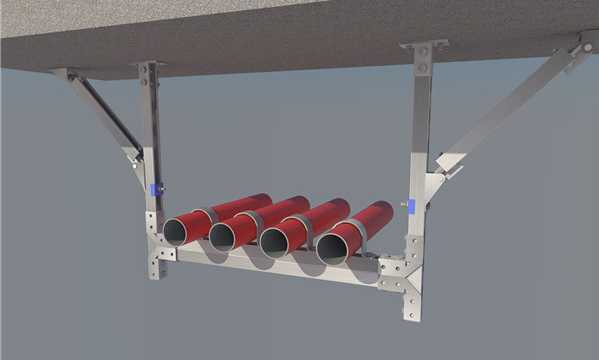

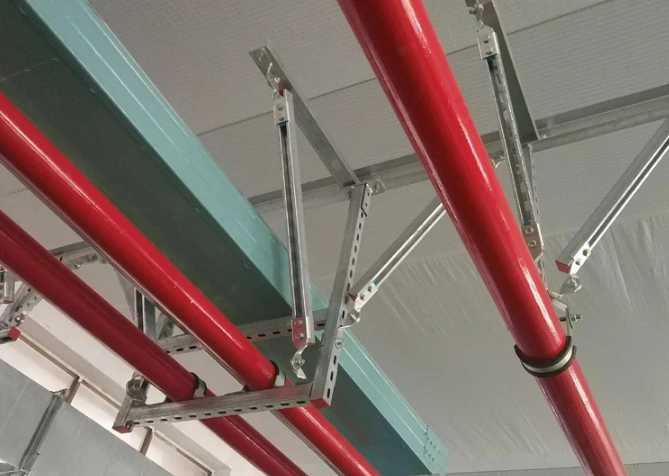

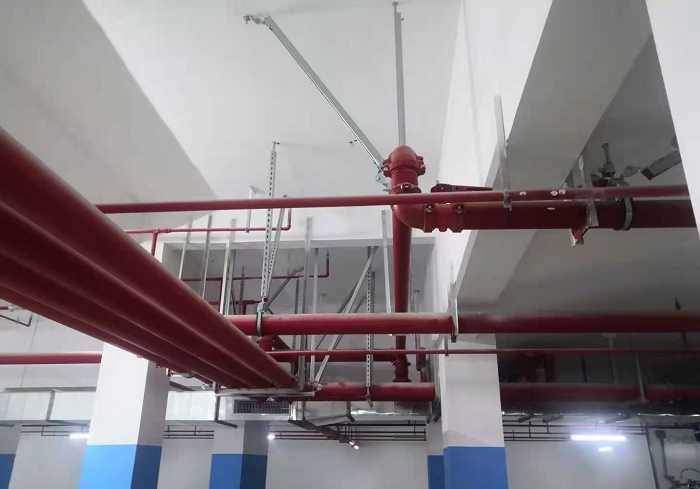

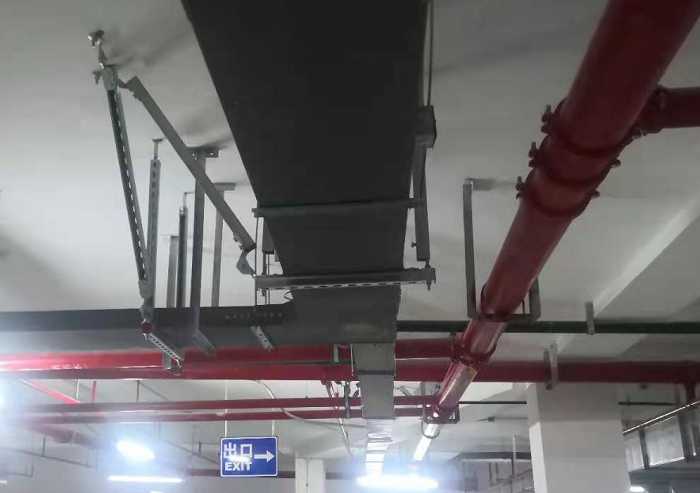

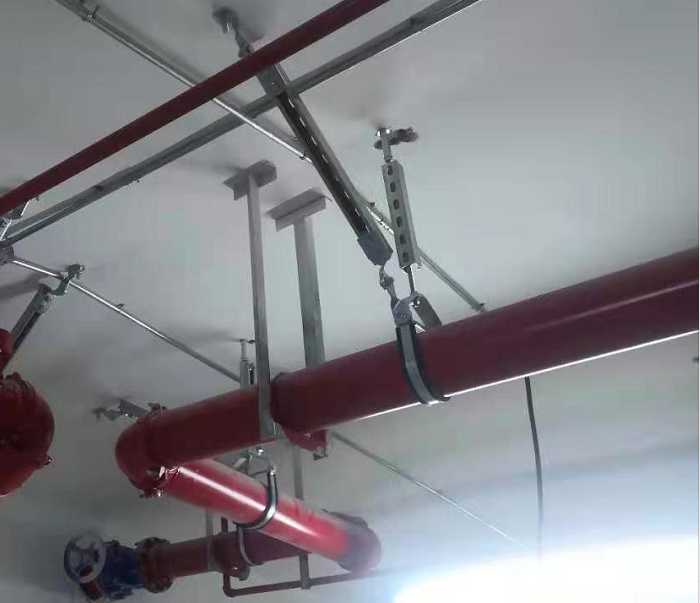

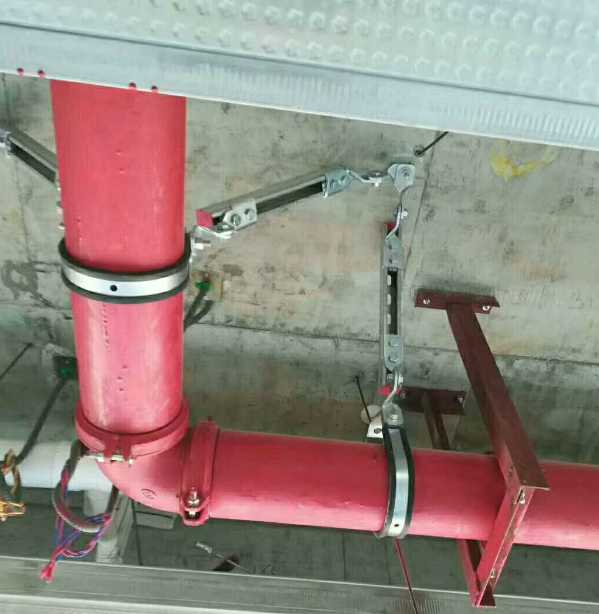

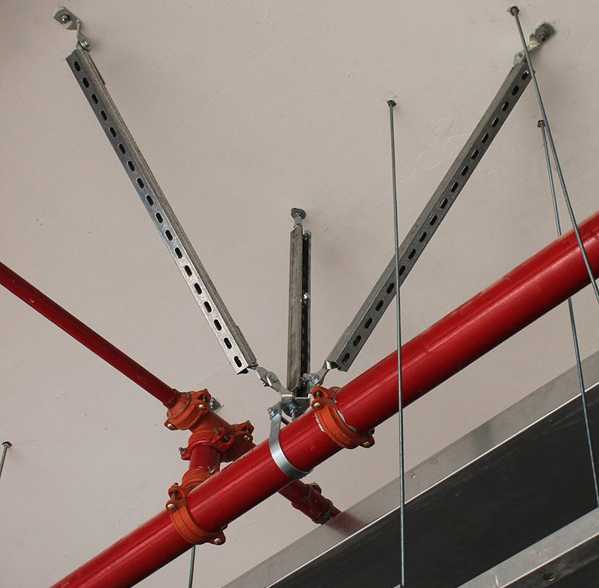

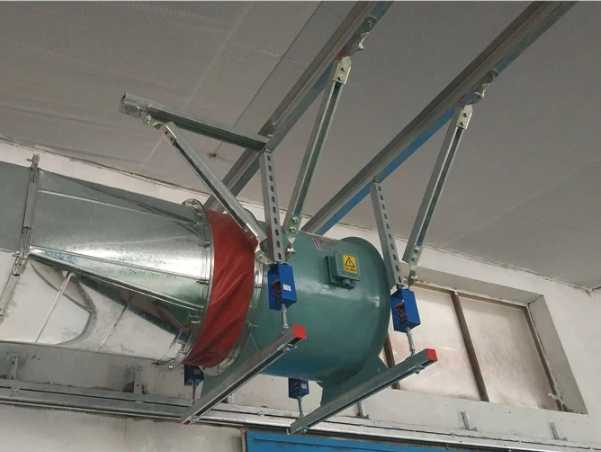

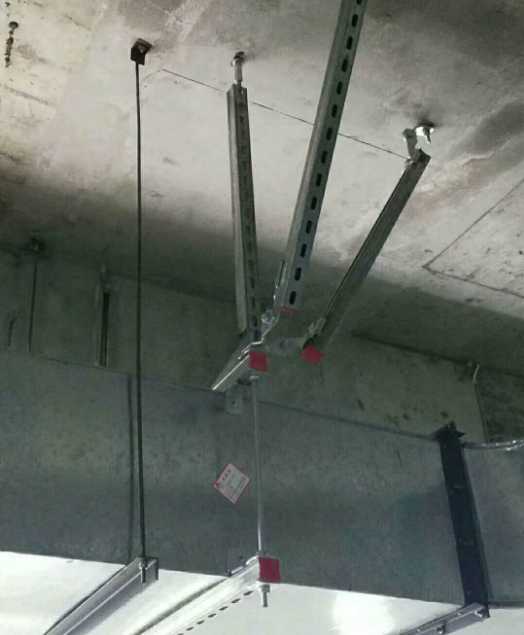

　　抗震支架現場安裝圖

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　抗震支架安裝步驟

　　1、測量;2、下料;3、吊點栓脹安裝;4、垂直向吊桿安裝;5、橫擔(或管卡)安裝;6、側向、縱向加固件安裝。

　　抗震支架安裝操作要點

　　1、在抗震支架安裝的過程中，允許管道與電線管套縱向偏移，可不能超過最大側向支撐間距的1/6，風管允許偏差，但不得超過風管風度的2倍。

　　2、水平管道在進行90度彎曲時，需要安裝抗震支架吊架，其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

　　3、計算水平地震力荷載時，只需滿負荷重量而不需要考慮其他因素。

　　4、抗震吊架不限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線熱脹冷縮應力。

　　5、保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門型吊架用于保溫風管、水管亦按此考慮。

　　6、用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

　　7、單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向(主管)的支撐。

　　8、管線穿越建筑沉降縫時，應考慮沉降位移設計。

　　9、側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

　　10、對水、電、風系統的單管或多管共用門型吊架，無論側向/縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。

　　后置式管架安裝流程。

　　此安裝流程涉及到鋸齒狀結構，即采用機械連接鎖鍵。此連接能夠有效防止槽鋼與螺母之間滑動導致的支架變形或完全損壞等不良后果，以此來保證產品的使用時間與效果達到更完配的標準。

　　第二，槽鋼及其配件安裝流程。其中使用通用管夾和兩片式的管夾以及橡膠墊。一般情況下，管道是用管夾固定的，橡膠墊是放在中間，起到了反斜面和反沖擊的作用的同時起到防滑、防震作用。而通用管夾一般用于輕型管道。

　　第三，管夾的安裝過程。在安裝管夾時，需要將支架嵌入槽鋼螺母中，同時旋轉四分之一周，在槽鋼的特定位置嵌入螺母，目的是使螺母固定在槽內特定位置，同時保證在相同情況下，其他的連接件可以更為便利的進行安裝與拆解。

　　以上就是抗震支架現場安裝圖，抗震支架安裝步驟與要點的全部內容，部分內容取自于網絡，請參考閱讀。
