做支吊架需要知道的管道尺寸對照表

　　一、De、DN、d、φ的含義

　　一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。

　　1、DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值﹣0.5*管壁厚度。

　　注意：這既不是外徑也不是內徑。水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材，應標注公稱直徑“DN”(如DN15、DN50);

　　2、De主要是指管道外徑，PPR、PE管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑 x 壁厚的形式，例De25 x 3;

　　3、D一般指管道內徑;

　　4、d混凝土管內直徑。鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示(如d230、d380等);

　　5、φ表示普通圓的直徑;也可表示管材的外徑，但此時應在其后乘以壁厚。如φ25 x 3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑 x 壁厚”。例如φ108 x 4，φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑 x 壁厚。例如φ60.5 x 3.8;

　　6、DN為Nominal diameter意思是公稱直徑;

　　7、De為external diameter意思是外徑;

　　8、Dgdiametergong(漢語拼音“公”的聲母)這下你就明白了，Dg是國產貨，有中國特色的國產貨，現在都不用了。

　　二、管徑的表示方式

　　1、水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”(如DN15、DN50);在涉及壁厚的情況下也可以使用De來標注;拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;

　　2、無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材，管徑宜以外徑 x 壁厚 表示(如De108 x 4、De159 x 4.5等);對無縫鋼管或有色金屬管道，應標注“外徑 x 壁厚”。例如φ108 x 4，φ可省略;

　　3、鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示(如d230、d380等);

　　4、塑料管材，管徑宜按產品標準的方法表示;通常塑料管是按照外徑表示，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失;

　　5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

　　三、De、DN、d、φ的各自表示范圍

　　1、De--PPR、PE管、聚丙烯管外徑;

　　2、DN--聚氯乙烯(PVC)管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑;

　　3、φ--無縫鋼管或有色金屬管道應標注“外徑 x 壁厚”，如：φ108X4。

　　四、工程管徑對照表

　　

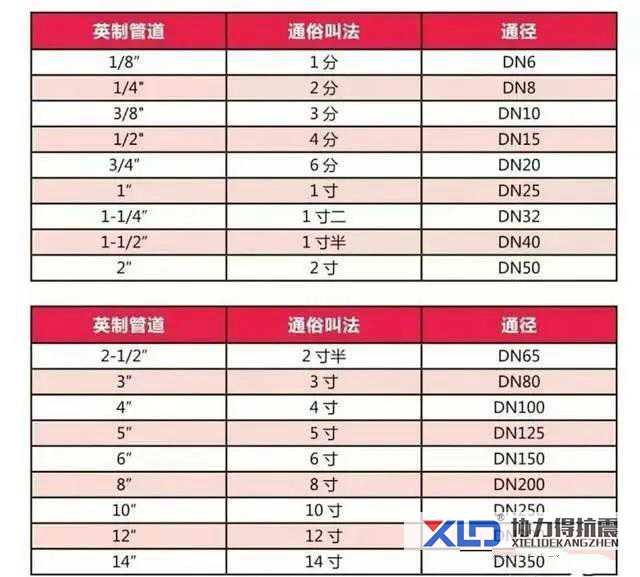

　　五、英制與公制對照

　　英寸是長度單位。1 英寸=2.539999918 厘米(公分)。英寸或[吋]是使用于聯合王國(UK，即英國(英聯邦)、其前殖民地的長度單位。美國等國家也使用它。在臺灣與香港，“英寸”通常寫作“吋”。英寸的常用簡寫為[in]或["]“吋”是近代新造的字，念作“英寸”，屬漢字中一字念兩音的字，其他如“浬”念作“海里”等，借用中國傳統的長度單位“寸”，并加口旁以示區別。

　　1、尺寸：

　　DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
