風管抗震支架在墻上的安裝，沿墻敷設的風管常采用托架固定。托架安裝時，圓形風管標高以風管的軸線標高為準，矩形風管的標高以管底標高為準。根據風管的標高畫出托架橫梁上表面的位置線，再根據風管抗震支架的間距要求，確定支架的具體位置，然后將托架的衡量固定在墻壁上。固定的方法可采用預埋法、栽埋法、膨脹螺栓法和射釘法等，具體的安裝步驟如下：

　　



　　風管抗震支架的安裝步驟以矩形風管為例，根據風管的外形，選擇對應的抗震支吊架來進行安裝，安裝的步驟主要

　　包括：測量、錨栓定位→切料→主吊的安裝→橫粱的安裝→斜撐的安裝→加勁裝置的安裝

　　1、風管抗震支架測量、錨栓定位

　　主要是測量所要安裝的風管規格及風管底距樓板的高度，來決定全螺紋吊桿的長度、上下兩根橫梁槽鋼的長度、加勁槽鋼的長度及斜撐槽鋼的長度，確定膨脹錨栓的位置。

　　2、切料

　　根據1測量出的相關數據進行材料的切割下料，槽鋼切割完后須在切口處噴金屬噴鋅劑，避免切口腐蝕。

　　3、風管抗震支架主吊的安裝

　　根據主吊膨脹螺栓的位置，鉆孔，進而安裝膨脹錨栓及全螺紋吊桿。

　　



　　4、風管抗震支架橫梁的安裝

　　安裝上下兩根橫梁，其中下橫梁須擰緊，進而安裝限位組件，上橫梁維持松弛狀態。

　　5、風管抗震支架斜撐的安裝

　　定位側向、縱向支撐的膨脹錨栓的位置，鉆孔，進而安裝側向、縱向支撐，上橫梁也須安裝擰緊。

　　6、風管抗震支架加勁裝置的安裝

　　安裝加勁裝置時，間距應該滿足相應的要求。

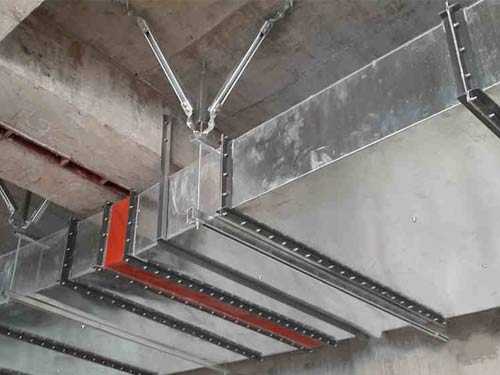

　　附安裝完成后圖例：

　　

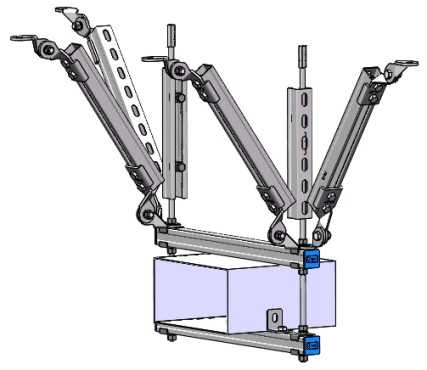

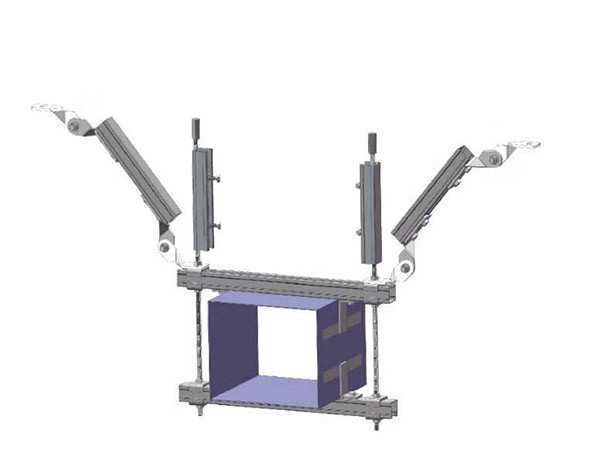

　　風管雙側向抗震支架

　　



　　矩形風管抗震支架如何安裝?

　　抗震支架的安裝要參考相關項目圖紙及安裝材料表等進行安裝，要符合GB 50981-2014《建筑機電工程抗震設計規范》。以矩形風管為例，根據風管的外形，選擇對應的抗震支吊架來進行安裝，安裝的步驟主要包括：測量、錨栓定位→切料→主吊的安裝→橫粱的安裝→斜撐的安裝→加勁裝置的安裝

　　1)測量

　　主要是測量所要安裝的風管規格及風管底距樓板的高度，來決定全牙螺桿的長度、上下兩根橫梁槽鋼的長度、加勁槽鋼的長度及斜撐槽鋼的長度，確定膨脹錨栓的位置。

　　2)切料

　　根據1)測量出的相關數據進行材料的切割下料，槽鋼切割完后須在切口處噴金屬噴鋅劑，避免切口腐蝕。

　　3)主吊的安裝

　　根據主吊膨脹螺栓的位置，鉆孔，進而安裝膨脹錨栓及全牙螺桿。

　　4)橫梁的安裝

　　安裝上下兩根橫梁，其中下橫梁須擰緊，進而安裝限位組件，上橫梁維持松弛狀態。

　　5)斜撐的安裝

　　定位側向、縱向支撐的膨脹錨栓的位置，鉆孔，進而安裝側向、縱向支撐，上橫梁也須安裝擰緊。

　　6)加勁裝置的安裝

　　安裝加勁裝置時，間距應該滿足相應的要求。

　　風管抗震支架在墻上的安裝，沿墻敷設的風管常采用托架固定。托架安裝時，圓形風管標高以風管的軸線標高為準，矩形風管的標高以管底標高為準。根據風管的標高畫出托架橫梁上表面的位置線，再根據風管支架的間距要求，確定支架的具體位置，然后將托架的衡量固定在墻壁上。風管抗震支架詳細施工可參考相關抗震支吊架施工規范。
