抗震支架設計要求與使用地方（推薦收藏）

　　2016年5月9日，重慶市城鄉建設委員會印發《重慶市超限高層建筑工程界定規定(2016年版)》，根據要求，若屬于超限高層建筑工程的，建設單位應按《超限高層建筑工程抗震設防管理規定》(建設部令第111號)向市城鄉建設主管部門申報超限高層建筑工程抗震設防專項審查?！兑?guī)定》自2016年7月1日起執行。

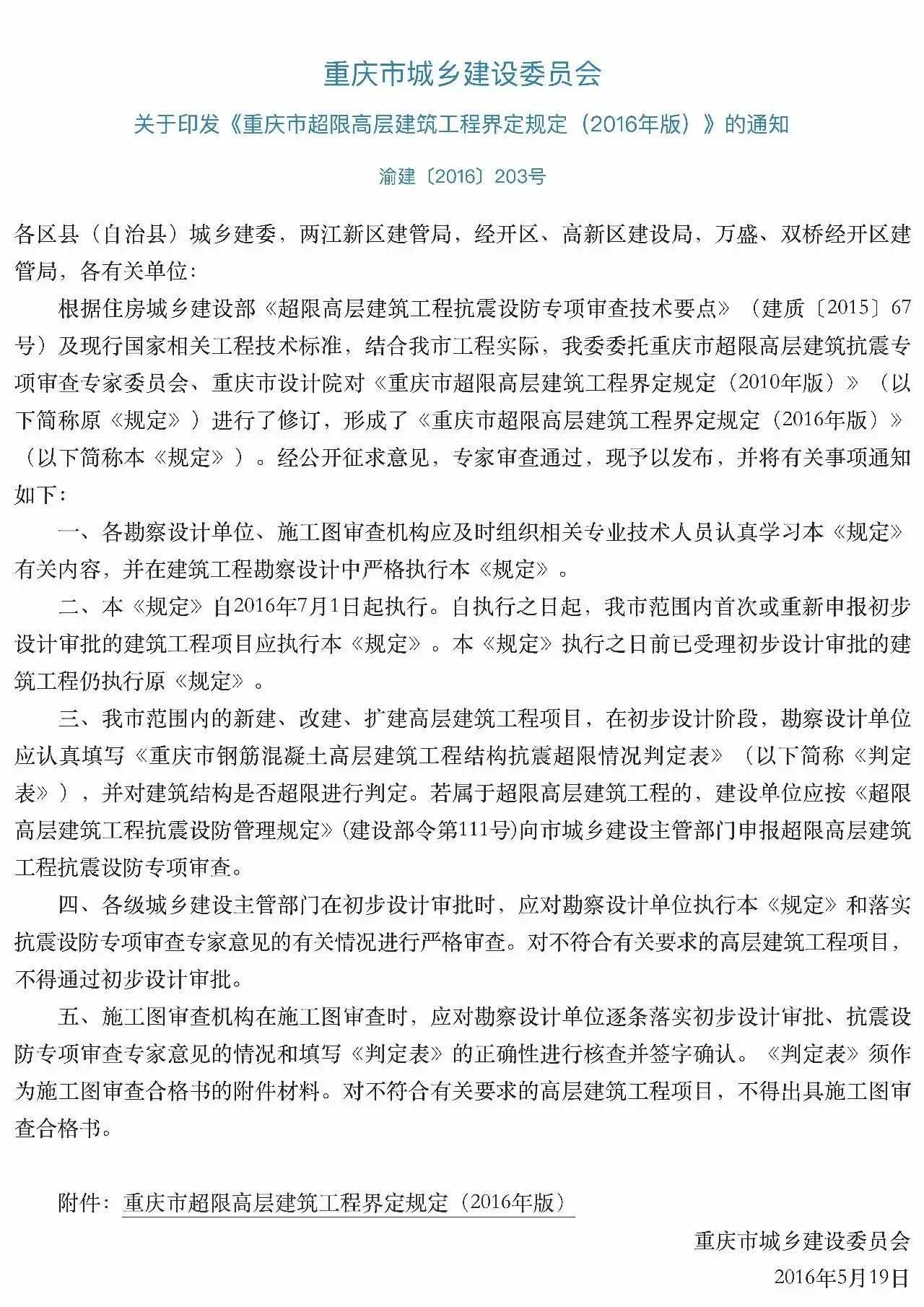

　　通知全文如下：

　　

　　重慶高樓林立，這就意味著，基本上每一幢高樓必須使用抗震支架。同時，根據《規定》對抗震支架的使用原則，抗震支架也將廣泛運用，市場前景看好。

　　

　　那么，哪些地方必須使用抗震支架呢?

　　依據GB50981-2014《建筑機電工程抗震設計規范》的要求，下列管線系統需要進行抗震設計：

　　>>>> 懸吊管道中重力>1.8kN的設備>>>> DN65以上的生活給水、消防管道系統

　　>>>> 矩形截面面積≥0.38m2和圓形直徑≥0.7m的

　　風管系統

　　>>>> 內徑≥25mm的燃?xì)夤艿?/P>

　　>>>> 防排煙風道、事故通風風道及相關設備應采

　　用抗震支吊架

　　>>>> 內徑≥60mm的電氣配管及重力≥150N/m的

　　電纜梯架、電纜槽盒、母線槽

　　傳統支架與抗震支架的區別

　　傳統支吊架僅承受豎向荷載，發生地震時側向擺動大，極易破壞臨近設施，造成建筑機電工程系統遭受損壞，加大后期維護難度。

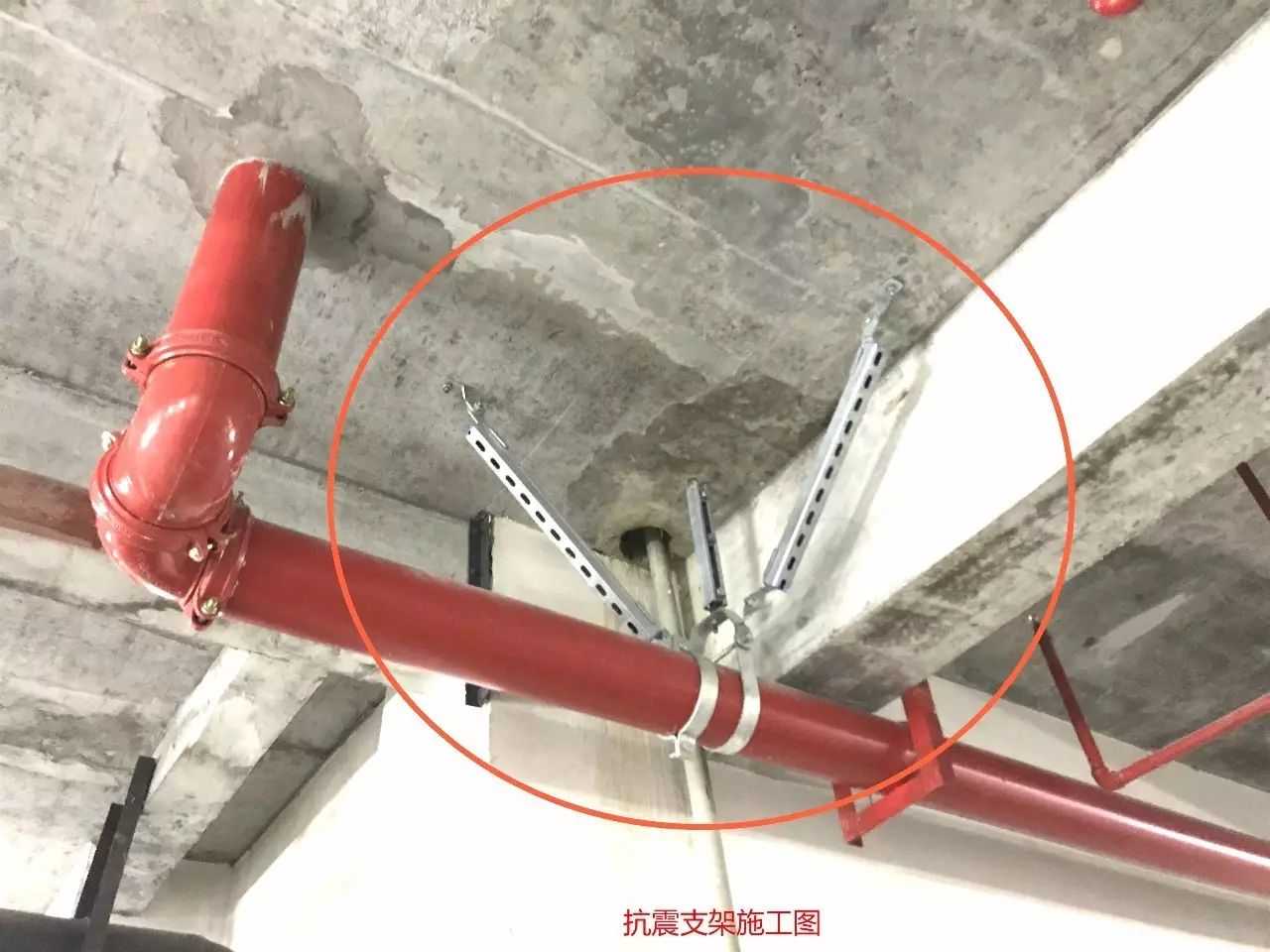

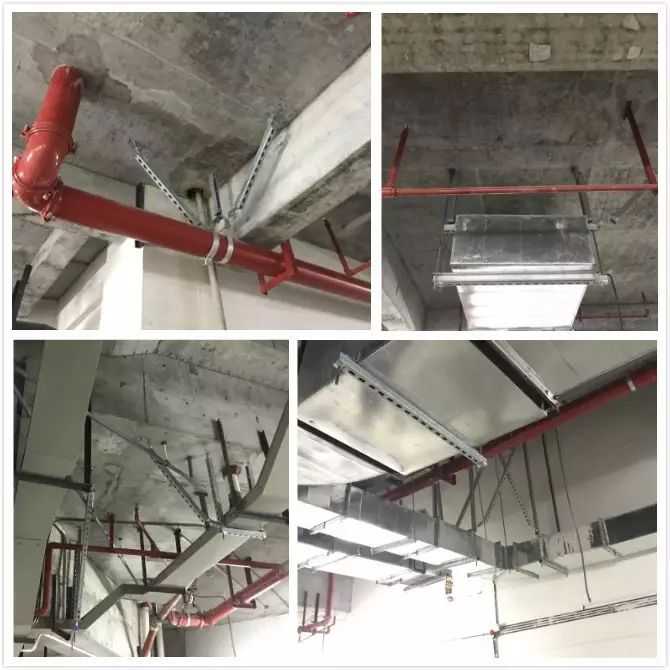

　　抗震支吊架在安裝形式上利用了三角形的穩定性原理，把地震時的縱向力和橫向力進行綜合承載，改變管線系統動力特性由柔變剛。使設備、管道更牢固，減少因地震引起的次生災害。抗震支吊架從受力方向上分為縱向(與管線中心線平行)、側向支吊架(與管線中心線垂直)，縱、側向支吊架。

　　抗震支吊架是牢固連接于建筑結構體上以地震力為主要荷載的支撐系統。當建筑物遭遇到設防烈度的地震時，通過抗震支吊架將管道及設備產生的地震作用力傳到結構體上，以達到小震不損、中震可修、大震不倒的效果。

　　

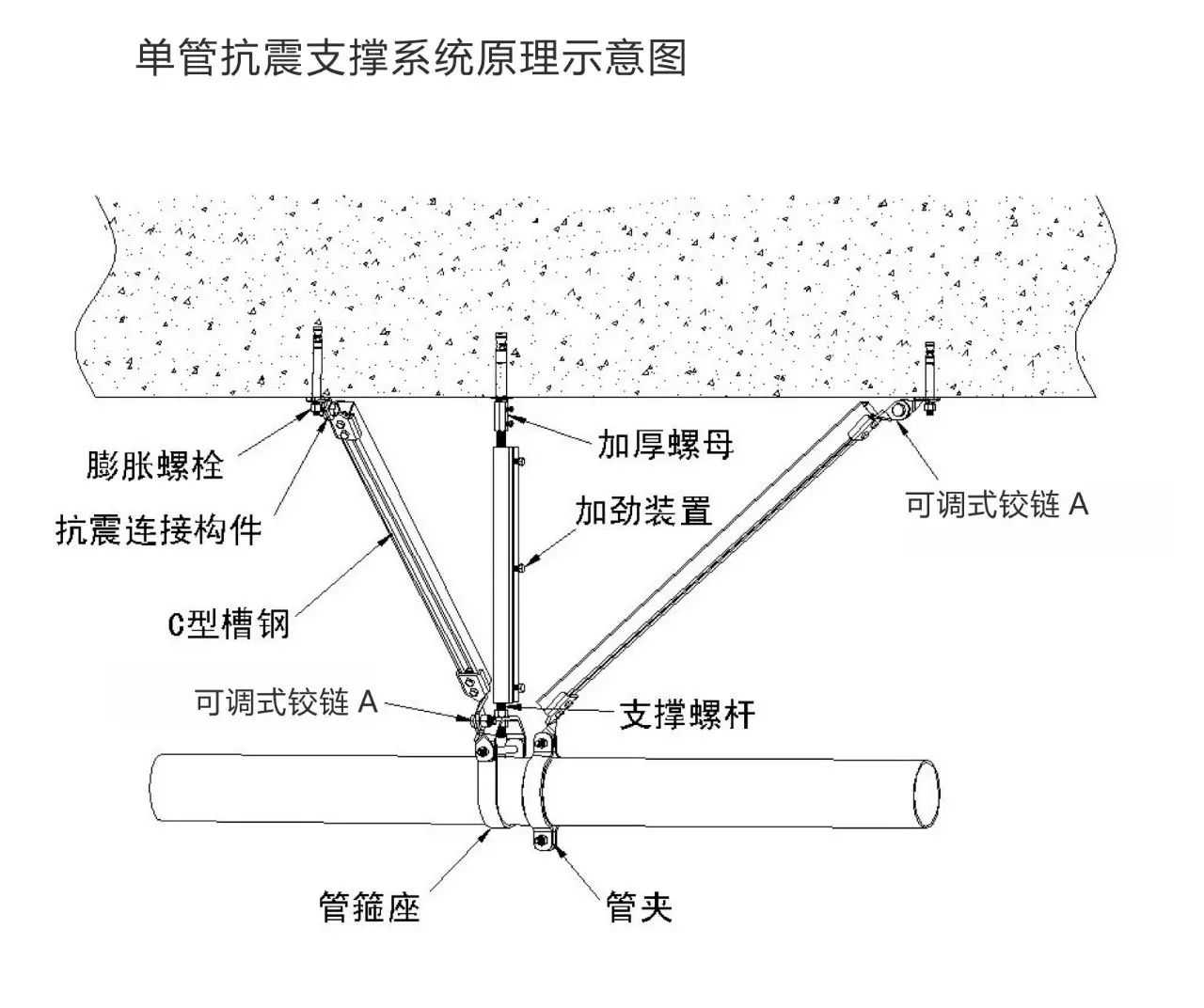

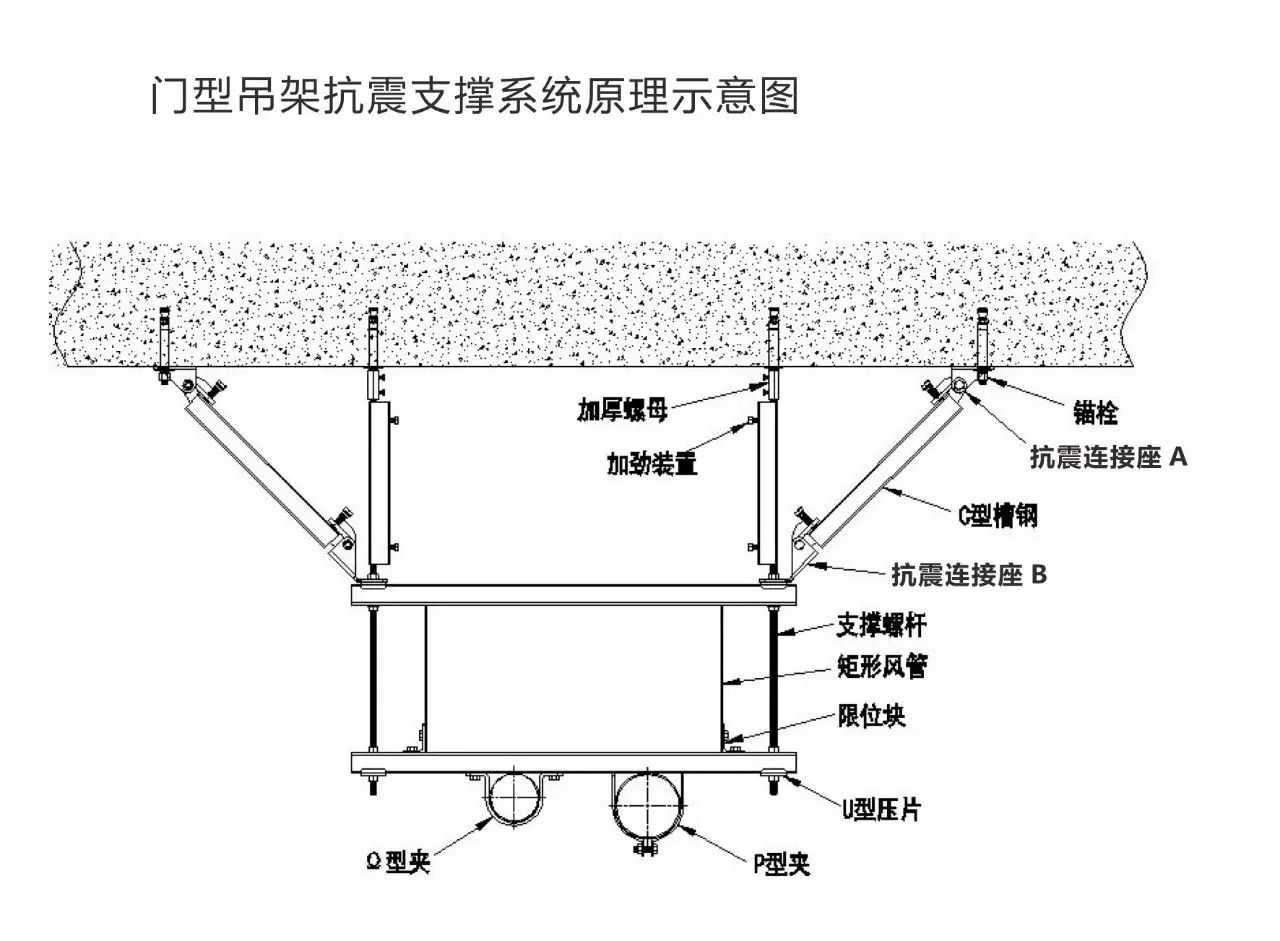

　　抗震支架系統支撐原理

　　

　　

　　地震支架系統的設計要求

　　抗震支架必須使用成品構件材料，不得使用鋼材焊接。

　　抗震支架體系用C型槽鋼和抗震支吊架體系用C型槽鋼的屈服強度不小于250兆帕，抗拉強度不小于330兆帕。

　　抗震支架體系的斜支架C型槽鋼應采用冷彎薄壁型成品支架槽鋼。其截面為41x 41毫米、41x 52毫米或41 x 72毫米，壁厚不小于2.0毫米，截面形狀應設有深度不小于1毫米的加強肋，以確保應力。

　　抗震吊裝系統中使用的C型槽鋼鍍鋅層厚度必須≥20微米，并提供相關鍍鋅層厚度試驗報告和240小時中性鹽霧試驗報告。

　　如果由于受力計算要求，門式抗震支架體系需要采用雙面拼接的C型槽鋼，為保證雙面槽鋼的整體受力性能，要求拼接工藝采用背沖孔連接或整體激光焊接工藝，不得采用間斷點焊連接。

　　用于抗震支架的c型槽鋼必須沿其邊緣內緣有深度不小于0.9mm的熱處理齒，與之匹配的連接扣件還應具有相同深度的齒坑，以保證咬合連接方式遇到較大水平荷載時，連接能達到延性破壞。

　　為保證安裝連接的可靠性，抗震支架系統中使用的連接扣件必須為一體式連接扣件，不得采用螺栓和彈簧螺母單獨組合的連接方式。

　　抗震支吊架系統應按照《建筑機電設備抗震支吊架通用技術條件》(CJ/T 476-2015)進行試驗，以滿足系統抗震構件在增大力值和循環荷載至35kN的作用下不發生斷裂或永久變形的要求，并提供國家檢測機構蓋章的試驗報告。

　　為確保抗震支架的整體安全，抗震支架的所有構件(包括槽鋼、抗震連接件、螺釘、錨固件等。)應由同一制造商提供，不得從不同供應商處采購。

　　抗震支架體系應采用具有機械鎖定作用的后擴底錨栓，必須符合國家標準JGJ145-2013《混凝土結構后錨固技術規范》和GB50367-2013《混凝土結構加固設計規范》。
