機電部分抗震支架的設置要求和施工規范

　　近年來，我國多地陸續出現強震，給人民帶來巨大的損失，老百姓深受災難。如何保障建筑不在地震時發生雪崩式的倒塌，保證地震時結構不發生整體崩潰，盡量減少因地震引起的建筑結構次生災害對人員傷亡和經濟損失，成了當前研究抗震工作的重中之重。而建筑機電抗震在整體的建筑結構抗震中起到至關重要的作用。

　　為了貫徹落實國家有關建筑工程、防震減災法律法規，實行以預防為主的方針，以減輕地震對于建筑機電系統的破壞，避免人員傷亡，減少經濟損失，《建筑機電工程抗震設計規范》應運而生，規范要求抗震設防烈度為6度及6度以上的地區，必須進行抗震設計。

　　抗震支架抗擊地震的措施要求。那么抗震支架對機電各個局部的要求是怎樣的呢?機電抗震通俗點講就是機電系統的管線、設備等。從給排水、暖通、燃氣和電氣等局部來說說。

　　給排水局部

　　01、需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65者，當其采用吊架固定時，應按規范第8章的要求設置抗震支承;

　　02、8度、9度地區的高層建筑的給水、排水立管其直線長度超越50m時宜采取抗震動措施，其直線長度超越100m時，應采取抗震動措施;

　　03、8度、9度地區建筑物中的給水泵等設備應設防振基礎，且應在基礎四周設限位器固定，限位器應經計算確定。

　　暖通部分

　　01、管道不應穿過抗震縫，當必需穿越時，須在抗震縫兩邊各裝一個柔性管接頭或在通過抗震縫處安裝“門”形彎頭或設伸縮節;

　　02、鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐，多根管道共用支吊架或管徑≥300mm單根管道支吊架宜采用門型抗震支吊架;

　　03、矩形截面面積大于等于0.38m2和圓形直徑大于等于0.70m風道可采用抗震支吊架，風道抗震支吊架的設置和設計應符合本規范第8章的要求。

　　04、防排煙風道、事故通風風道及其設備應采用抗震支吊架。

　　燃氣局部

　　01、對于內徑不小于25mm燃氣管道應進行抗震設計;

　　02、燃氣管道通過隔震層時，應在室外設置閥門和切斷閥，并設置地震感應器，地震感應器與切斷閥聯鎖;

　　03、建筑高度大于50m建筑內，燃氣管道應根據建筑抗震要求，適當的間隔設置抗震支撐。

　　電氣局部

　　

　　01、重要電力設施可按設防烈度提高1度進行抗震設計，但為8度及以上時不再提高;

　　02、對于內徑大于等于60mm電氣配管及重力大于等于150N/m電纜梯架、電纜槽盒、母線槽均應進行抗震支架抗震設防;

　　03、設在建筑物屋頂上的共用天線等，應設置防止因地震導致設備或其部件損壞后墜落傷人的平安防護措施。

　

　　抗震支吊架安裝的一般規定

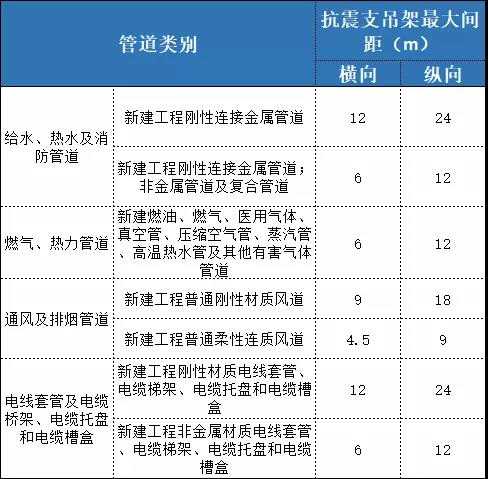

　　1、抗震支吊架的最大間距 表1

　　

　　注：改建工程最大抗震加固間距為上表數值的一半。

　　2、抗震支吊架設計的一般規定(具體的專業對應的支架，在后面各專業分項中具體細化分析)

　　3、側向抗震支吊架的規定：

　　(1)每段水平直管段應在兩端應設置有側向抗震支吊架

　　(2)兩個側向抗震支吊架距離大于表1中規定的最大設計間距，應依次增設側向抗震支吊架，來滿足表1中的間距要求

　　(3)每段水平直管段末端的1.8米范圍內應設置縱向抗震支吊架

　　(4)水平直管段過渡到不需要抗震支撐的另一尺寸的管段是，過渡點看成是終點，應在過渡點安裝側向抗震支吊架。

　　(5)沿墻敷設的管道當設有入墻的托架、支架且管卡能緊固管道四周時，可作為一個側向抗震支吊架

　　4、縱向抗震支吊架的規定：

　　(1)每段水平直管段應至少設置一個縱向抗震支吊架。

　　(2)兩個縱向抗震支吊架距離大于表1中規定的最大設計間距，應依次增設縱向抗震支吊架，來滿足表1中的間距要求。

　　(3)每段水平直管段末端的12米范圍內應設置縱向抗震支吊架。

　　5、立管的抗震支吊架設置規定：

　　(1)當立管長度大于1.8m時，應在其頂部及底部設置四向抗震支吊架，當立管的長度大于7.6m時，應在中間加設四向抗震支吊架，是立管的兩個四向抗震支吊架的間距不得大于7.6m。

　　(2)連接立管的水平管道應在靠近立管的0.6m范圍內設置第一個抗震支吊架;

　　(3)與水平管段相連的立管，靠近接頭處的四向抗震支吊架可視為與其連接的水平管段的一個雙向抗震支吊架

　　(4)當立管通過套管穿越結構樓層時，因套管可限制立管水平方向的位移，可作為立管的一個四向抗震支吊架

　　(5)剛性連接的水平管道，兩個相鄰的抗震支吊架間允許縱向偏移值。

　　應符合下列規定：見表2

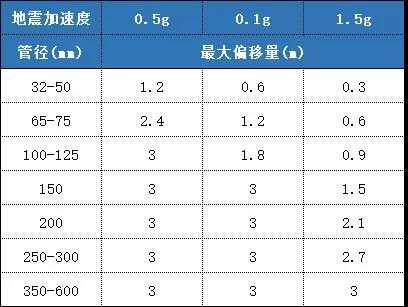

　　抗震支吊架間允許縱向偏移表2

　　

　　(1)水管及電線套管不得大于最大側向支吊架間距的1/16。

　　(2)風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍。

　　(3)對于水平單水管抗震支架，抗震斜撐直接作用于管線，當其在轉彎處0.6m范圍內設置側向抗震支吊架，其可作為另一側管線的一個縱向抗震支吊架，可承受另一側6m管線的縱向地震力。

　　6、抗震支吊架的構造規定：

　　(1)抗震支吊架，承受壓力的桿件長細比應小于等于200，只承受拉力的桿件長細比應小于等于300。

　　(2)抗震支吊架的斜撐與吊架的距離不得大于0.1m

　　(3)門型的抗震支吊架的設置應符合下列規定：

　　門型抗震支吊架至少應有一個側向抗震支撐或兩個縱向抗震支撐(對于風管抗震支架，當其風管寬度超過1m時，宜使用兩個側向支撐);

　　同一承重吊架懸掛多層門型吊架，應對承重吊架分別獨立加固并設置抗震斜撐;

　　門型抗震支吊架側向及縱向斜撐應安裝在上層橫梁或承重吊架連接處;

　　7、所有抗震支吊架應和結構主體可靠連接，安裝抗震支架的錨栓只可固定在剪力墻，梁或鋼結構梁，承重柱上，嚴禁將斜撐安裝到磚墻一類的建筑結構上(磚墻容易被應力集中所破壞，使錨栓松動)。

　　8、側向、縱向抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°。

　　9、抗震支吊架的產品主要技術規定：

　　抗震支吊架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用。所有的構件應采用成品構件，連接緊固件的構造應便于安裝。

　　錨栓應采用具有使用于混凝土開裂區的帶機械鎖鍵效應的擴孔型機械錨栓(包括自切底和后擴底兩種擴底方式)錨栓鋼材至少應采用8.8級，并且采用熱浸鍍鋅的表面防腐工藝，在裂縫寬度不小于0.3mm下能繼續使用，錨栓的設計值應按開裂混凝土條件取值，能夠提供權威機構的開混凝土認證報告(開裂混凝土工況下的抗拉和抗剪承載力檢測報告)，并能提供權威機構的防火測試報告。

　　10、抗震支吊架系統由C型成品槽鋼、專用抗震連接件、抗震管卡、擴底錨栓或鋼結構梁夾組成，抗震連接件與槽鋼通過機械連接可隨意調節抗震支吊架的尺寸、高度、角度?？拐鹬У跫墁F場做到不焊接;且專用抗震連接件板材厚度不小于6mm，應一次冷彎成型，不宜焊接。

　　11、抗震支吊架和U型槽鋼內緣須有齒牙，且齒牙深度不小于0.9毫米，并且所有配件的安裝依靠機械咬合實現，嚴禁任何配件的摩擦作用來承擔受力的安裝方式，以保證整個系統的可靠連接，槽鋼與槽鋼鎖扣的連接應能抵抗200萬次的疲勞荷載，并提供相應的疲勞檢測報告和槽鋼抗卷邊拉力、抗滑移報告。

　　12、抗震支吊架系統須提供整體抗震支吊架的防火測試報告?？拐鹬У跫芟到y(tǒng)(含水管、風管、橋架三個系統)須提供地震模擬測試報告，且模擬實驗不得低于8度(0.3g)罕遇地震工況。

　　13、抗震支吊架槽鋼應采用熱浸鍍鋅防腐措施(鋅層厚度不低于55um)以滿足抗震支吊架的耐久性。

　　14、全壓螺桿材質采用國家標準《碳素結構》GB/T700規定的Q235鋼，螺桿強度不低于8.8級，表面電鍍鋅防腐，鋅層厚度不低于5um,根據實際工況可提供熱浸鍍鋅材質，鍍鋅層厚度不低于55um。

　　15、外六角螺母材質應采用國家標準《碳素結構》GB/T700規定的Q235鋼，螺母強度不低于8.8級，振幅0.1d,頻率10HZ，振動1200次，緊固1次及5次拆裝后，參與軸力與初始軸力之比不低于70%，具有國家級的防松測試報告。為避免人為因素導致緊固力過小或過大，須采用擰斷雙頭螺栓，達到固定的扭矩時，扭力頭自動斷裂，保留的四方頭可保證螺栓的正常拆裝。
