機電工程抗震支架系統分析解讀、安裝使用步驟及典型示意圖

　　一、機電工程抗震支架系統分析解讀

　　全球主要有三大地震帶：環太平洋地震帶、歐亞地震帶、海嶺地震帶。

　　其中，環太平洋地震帶集中了世界上80%的地震。

　　中國位于世界兩大地震帶——環太平洋地震帶不歐亞地震帶之間。20世紀以來，中國共發生6級以上地震近800次，遍布除貴州、浙江兩省和香港特別行政區以外所有的省、自治區、直轄市。中國地震活動頻度高、強度大、震源淺，分布廣，是一個震災嚴重的國家。中國地震主要分布在五個區域：西南地區西北地區、華北地區、東南沿海地區、臺灣地區和23條地震帶。

　　

　　【抗震支撐系統國外沿革】

　　1947年,NFPA13首次規定建筑自動噴淋消防系統的抗震支架設計方式,也就是說美國最早是在消防領域開始了抗震領域的設計要求。隨后在上世紀60、70年代,美國又開始全面定義了建筑機電抗震支架系統,應用于水、暖、風、電等機電設備的抗震需求。

　　【抗震支撐系統國內發展】

　　2008年之前,國內項目應用基本無機電抗震的概念,可以說空白。

　　5.12汶川地震后,建設部對原GB50011-2001《建筑抗震設計規范》先后兩次進行緊急修訂幵頒布新的GB50011-2010《建筑抗震設計規范》,發文要求 “大震不倒,中震可修,小震不裂”。

　　【什么是機電抗震支架系統?】

　　定義：

　　與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固體、加固吊桿、抗震連接構件以及抗震斜撐組成。

　　

　　抗震支吊架系統的設計范圍】

　　

　　【機電抗震支撐系統的必要性】

　　1、減少地震引起的次生災害的發生

　　地震中建筑機電設備的損壞(消防管道、噴淋系統、排煙系統、電氣等系統)會直接導致消防功能的失效。從而引發火災，濃煙等次生災害。使傷亡人數大大增加。甚至超過建筑物倒塌等直接災害導致的傷亡數量。

　　

　　2、地震時有效保護機電系統，確保震后快速恢復工作狀態

　　

　　【主要應用專業】

　　

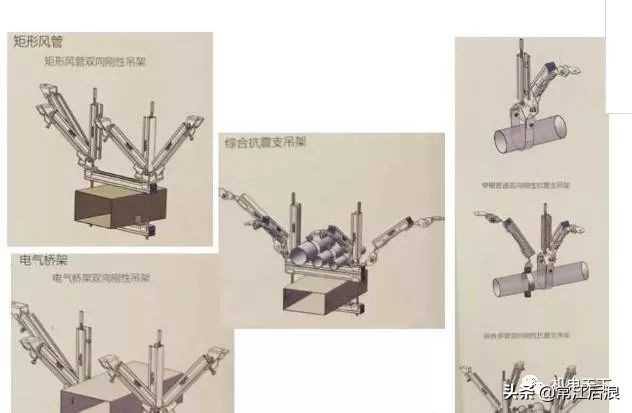

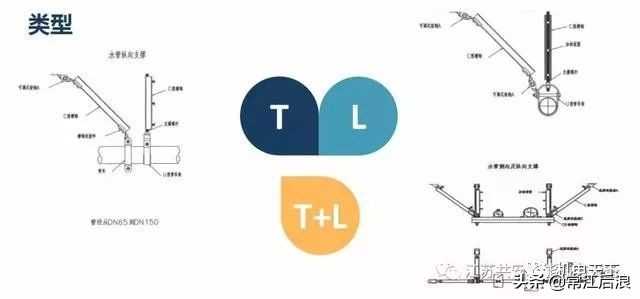

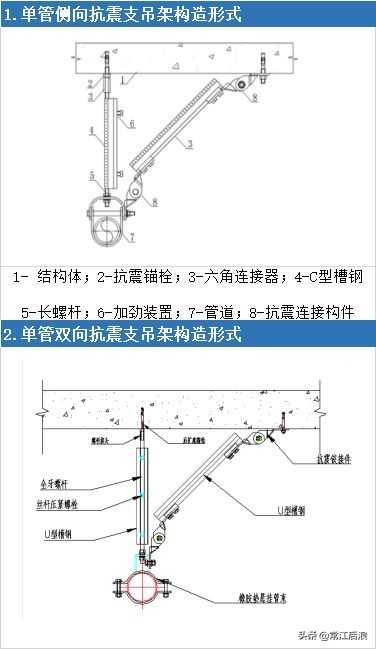

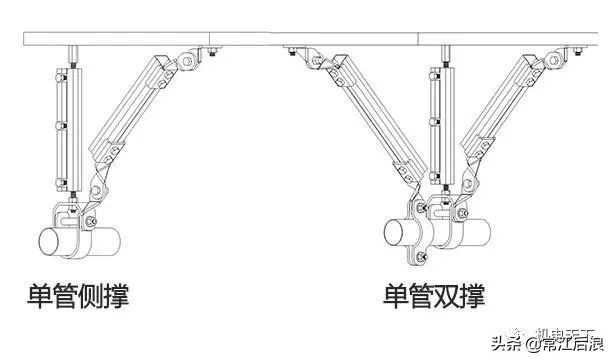

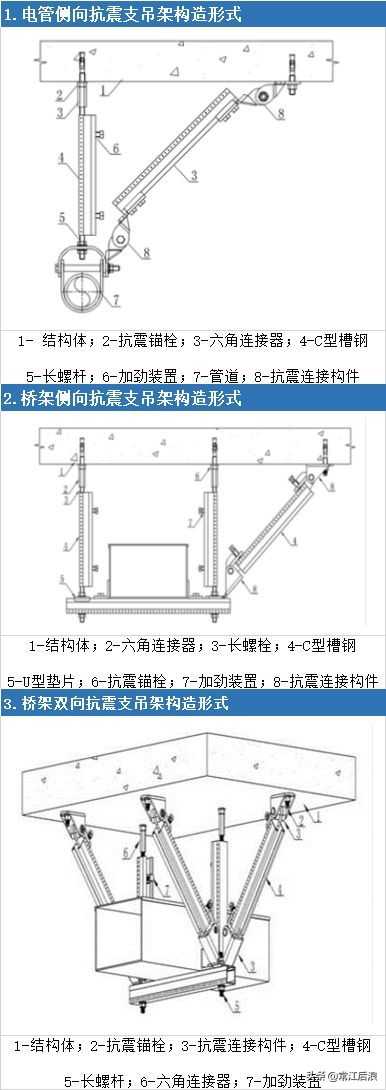

　　【抗震支撐系統類型】

　　

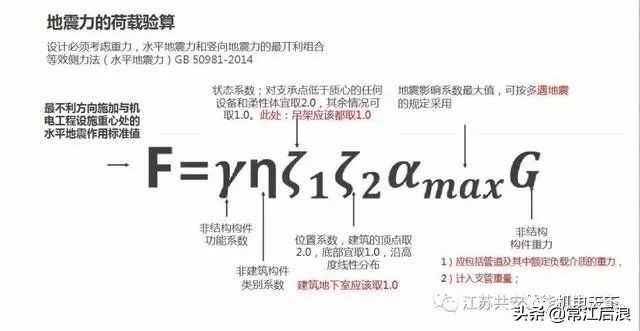

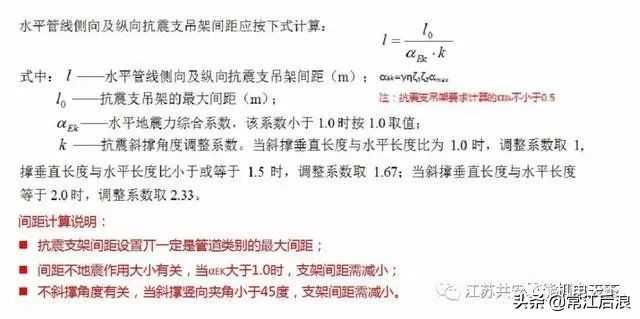

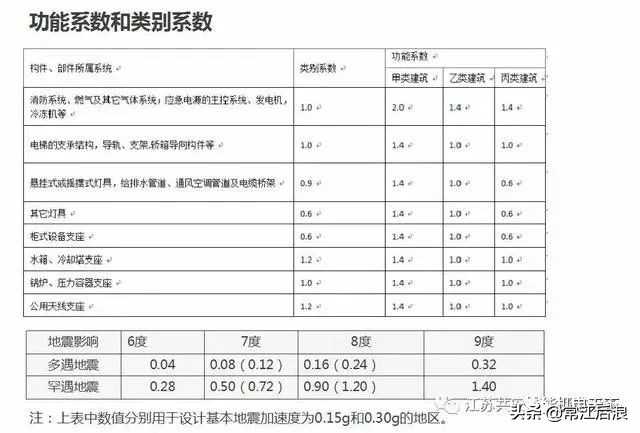

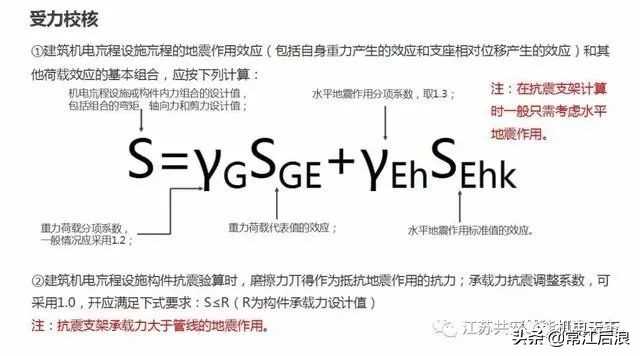

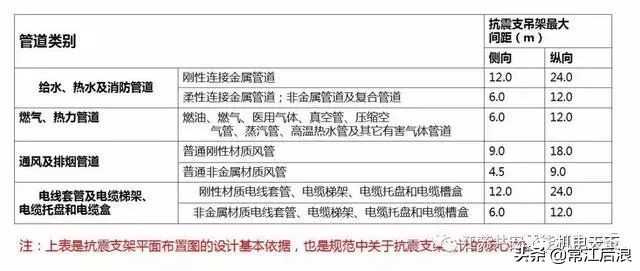

　　【機電抗震系統的設計和校核】

　　

　　

　　

　　

　　

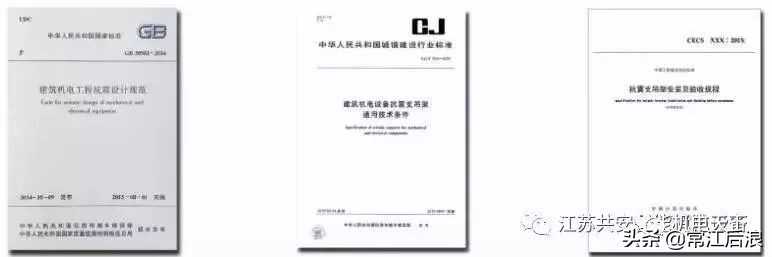

　　【機電抗震系統的相關標準】

　　《GB50981-2014 建筑機電抗震設計規范》 (國家標準)

　　《CJ/T 476-2015建筑機電設備抗震支吊架通用技術條件》 (行業標準)

　　《CECS 420:2015抗震支吊架安裝于驗收規程》 (協會標準)

　　

　　二、抗震支架的安裝使用要遵循哪些步驟和要求?

　　抗震支架首要承擔管路水平方向的荷載, 抗震支架鋪設, 管路體系的動態特性改動, 柔性剛性的呼應, 地震作用明顯較小;在抗震支架上改動重力吊架的作用力。然后改動其設計、選型、加勁、錨固等;抗震支架分為縱向和橫向支承架, 其力、鋪設、錨固等與抗震工程、結構工程、機械工程、給水排水等有關。那抗震支架的安裝使用要遵循哪些步驟和要求呢?

　　

　　1、冷熱水、消防、空調等管路體系的抗震支架使用: 懸掛管路中一切設備超越 1.8kN;一切生命供水、消防管路體系具有平等 DN65。

　　2、空調、通風管道抗震支架的使用: 直徑大于或等于0.7m 的一切管道體系;矩形管道, 一切矩形截面面積大于0.38 ㎡。

　　3、電力體系管路和電纜托架體系抗震支架使用范圍: 一切大于等于直徑60mm 的電氣管道;一切的重力都大于等于 150 n/m 電纜托架, 電纜梯, 電纜箱, 母線。

　　4、當管子裝置在附件自身大于25kg 質量時, 也應設置橫向和縱向的抗震支撐。

　　抗震支架是在裝置工程中將空調、消防、強電、弱電等各專業的支架歸納在一起，統籌規劃設計，整組成一個統一的支吊體系。大型室內工程的設備、風道、電纜橋架及各類管道的歸納排布與裝置往往會影響到自身及相關專業的施工進度、觀感和空間的合理利用，而支架的選擇與裝置又是決定設備管道歸納排布是否合理、美觀的前提條件。

　　裝置工程的室內支架因地制宜的優化設計和裝置，使得設備、風道、電纜橋架及各類管道裝置達到材料節約、布置緊湊美觀及質量堅固牢靠的作用，一起為歸納管線的排布提供了有利的條件。

　　三、抗震支吊架的安裝要求

　　1、給排水系統

　　1.1 管徑大于等于DN65的生活給水、熱水及消防管道，當采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支吊架;

　　

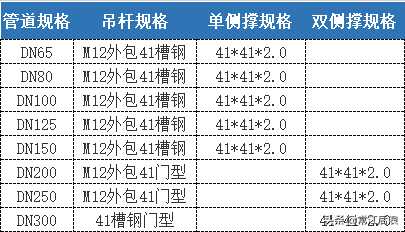

　　1.2 給排水系統的抗震支架構件規格

　　

　　注：吊高2米以?xún)?nèi)斜撐都采用41*41*2.0大于2米采用柔性鋼絲繩。

　　2、通風空調系統

　　

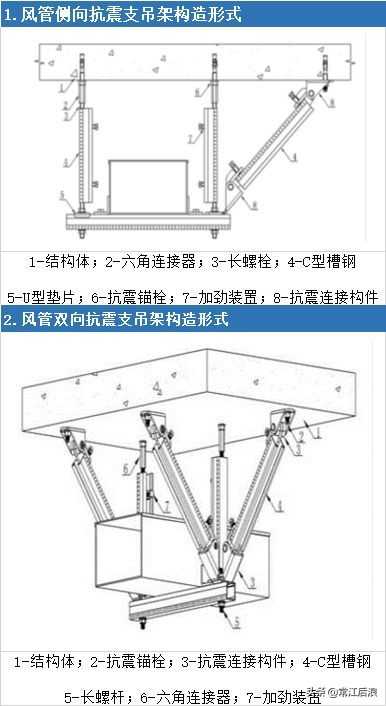

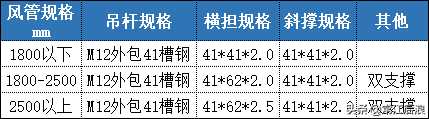

　　2.1 通風系統管道抗震支吊架構件規格

　　

　　注：D為雙倍桿件;吊高2米以?xún)?nèi)斜撐都采用41*41*2.0，大于2米采用柔性鋼絲繩，其他非注明抗震連接件形式均可采用抗震鉸鏈。

　　3、建筑電氣系統管道橋架

　　

　　3.1 電氣橋架等抗震支吊架構件規格

　　

　　注：吊高2米以?xún)?nèi)斜撐都采用41*41*2.0，大于2米采用柔性鋼絲繩。

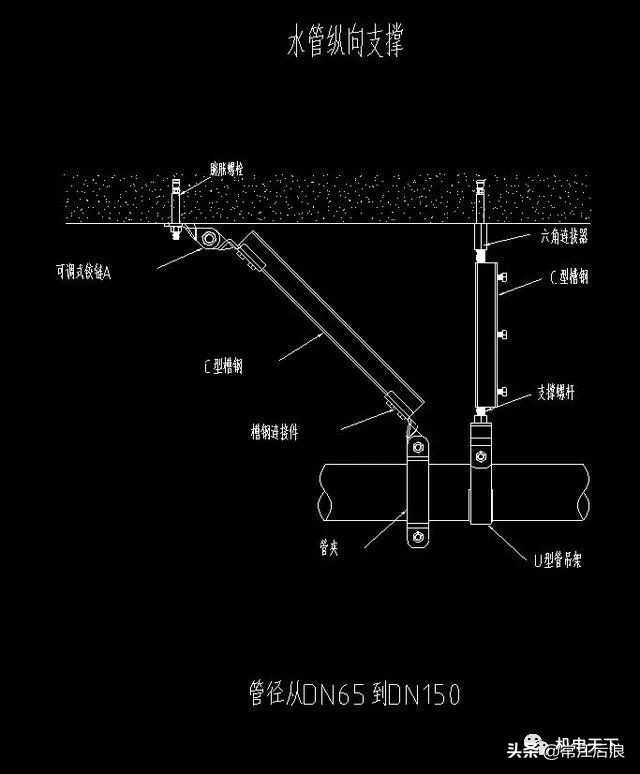

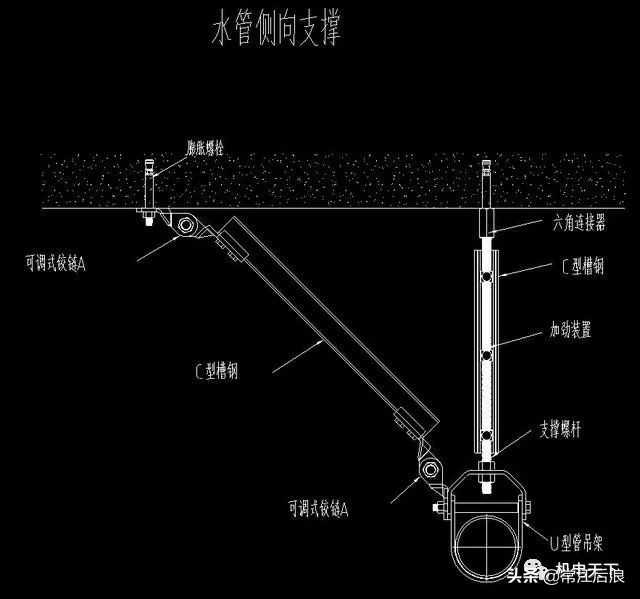

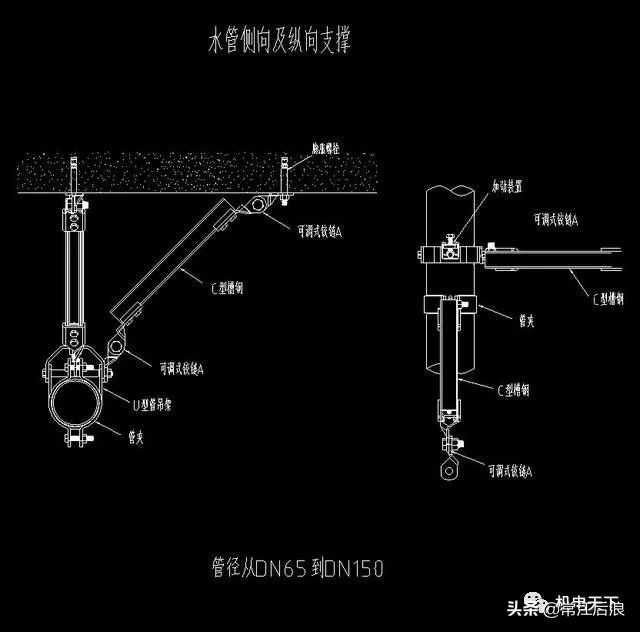

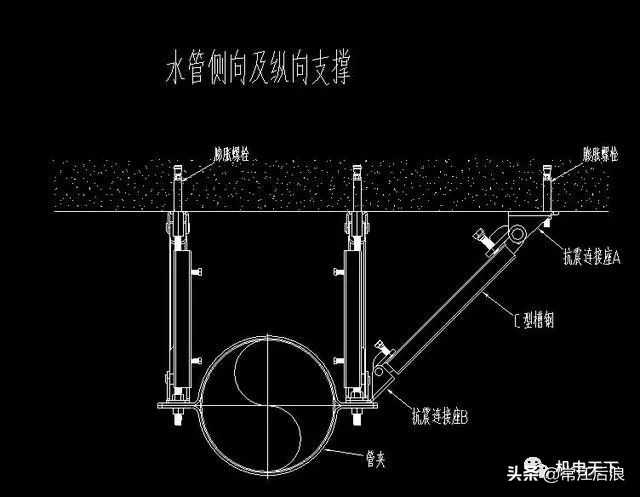

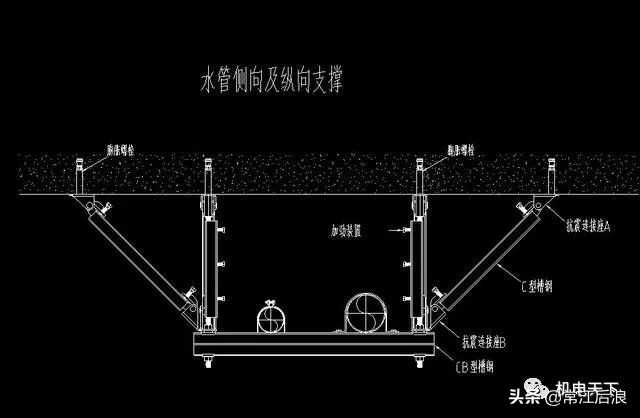

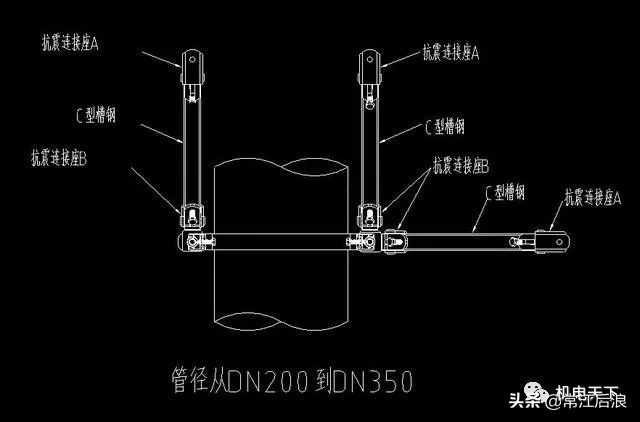

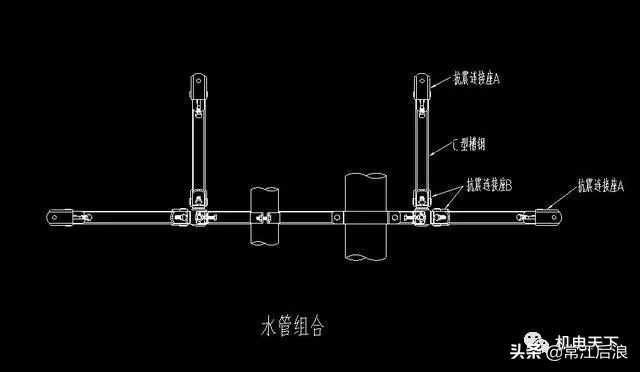

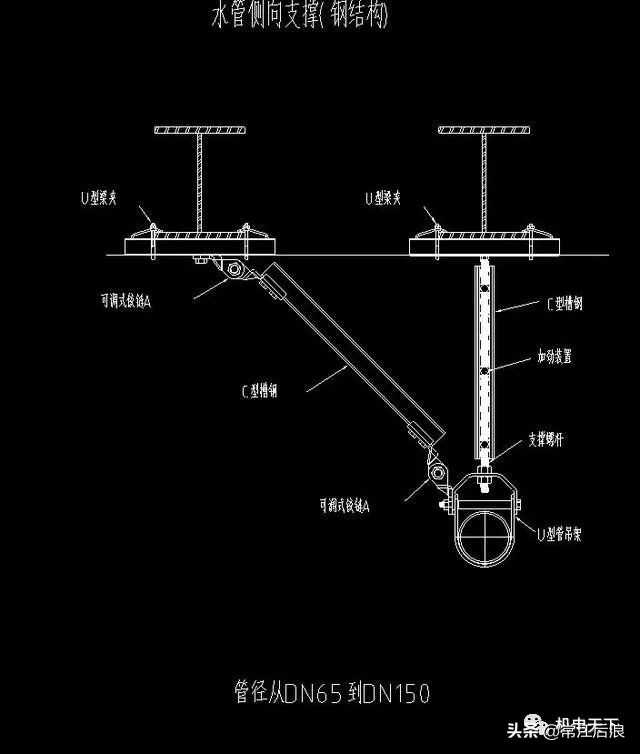

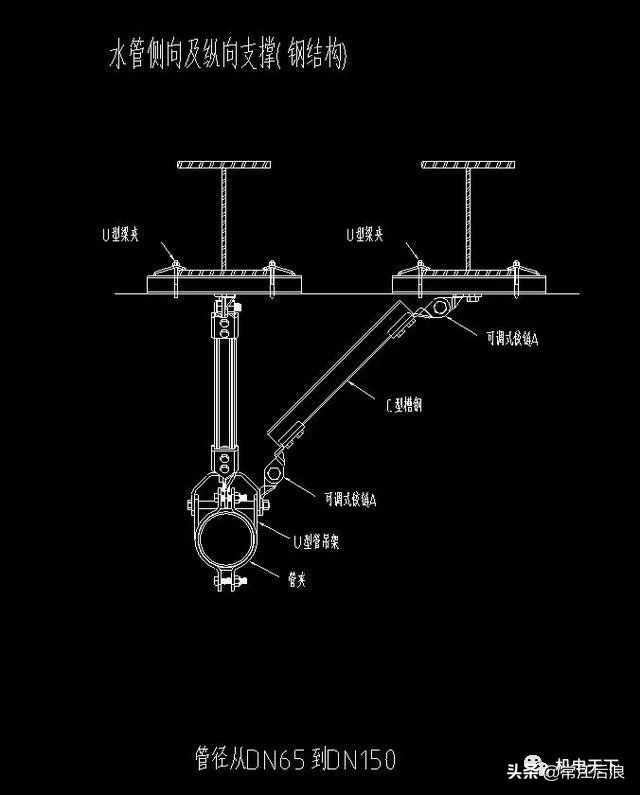

　　四、建筑給排水、消防抗震支架示意圖

　　建筑給排水、消防抗震支架示意圖，這是一個中學的給排水圖紙中的支架做法!以前都是直接用角鐵焊的支架，這種抗震支架的做法還是第一次見，可能是我見識短淺吧!這樣是支架是不是有人專門制作?大家就當做討論吧!或許你的評論會幫到很多人也說不定!

　　

　　

　　

　　

　　

　　

　　

　　

　　
