為什么要安裝抗震支架？安裝抗震支架重要性

　　2008年5月12日中國汶川縣8.0級地震;

　　2010年1月海地7.3級地震、同年2月智利8.8級地震;

　　2011年日本發生9.0級地震;

　　2013年伊朗與巴基斯坦交界處7.8級地震;

　　2014年云南省魯?shù)?.5級;

　　2015年尼泊爾中部地震7.9級、阿富汗東北部地震7.5級。

　　各大地震都造成了大量的人員傷亡及財產損失。

　　據有關數據統計：

　　地震中95% 以上的傷亡是由于建筑物、構筑物破壞、倒塌造成的;

　　建筑、結構的抗震超限已成為大型項目前期階段的必修項目;

　　而機電各專業的管道、風道、橋架等相關抗震設計規范卻沒有。

　　由于國內針對機電專業抗震規范的缺失，再綜合以上原因，GB50981-2014《建筑機電工程抗震設計規范》的實施，填補了機電專業系統抗震的空白。

　　另外，大家都知道，日本，作為一個地震國，為何它們的地震這么頻繁損失卻很少，讓我們來簡短的了解下，在日本是怎么防患地震或者抗震的。

　　據了解在日本，法律規定，具有一級建筑師資格證書以上的人才能有資格編制抗震報告書，而且，報告書中的相關計算必須要使用國土交通省認可的專用程序。普通的一個8、9層樓，其抗震報告書動輒厚達兩三百頁。建筑抗震報告書必須經過相關部門或人員的檢查，確認無誤后才能開工，可見日本針對抗震的態度。

　　那么，在日本對于抗震有哪些措施呢?

　　一、建筑結構部分：

　　1、抗震支架梁

　　

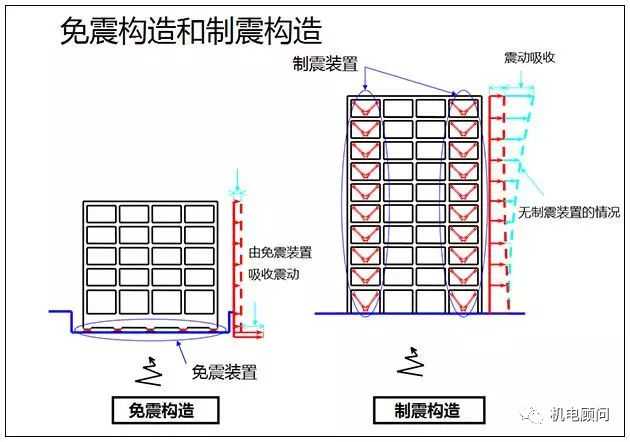

　　2、免震技術和制震技術

　　

　　圖片來源：科了個普

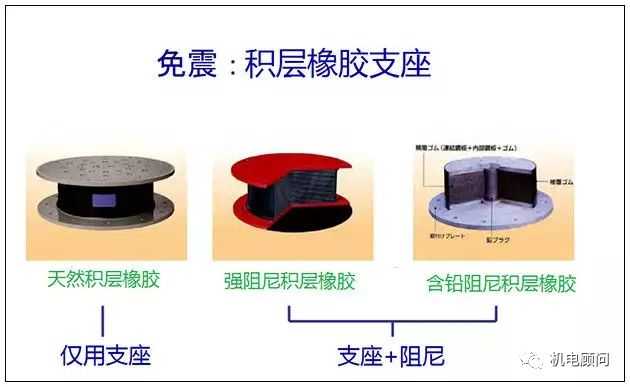

　　多層免震橡膠彈性墊?

　　

　　上圖片來源：科了個普

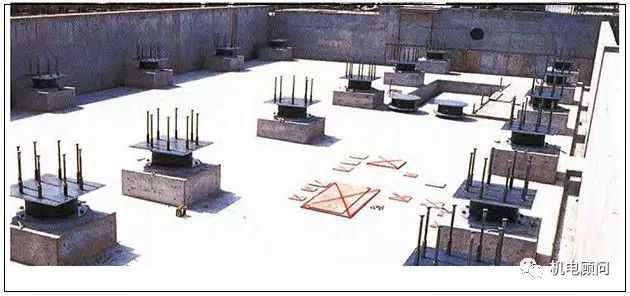

　　免震層施工狀況?

　　

　　上圖片來源：科了個普

　　3、DFS (雙框架系統)

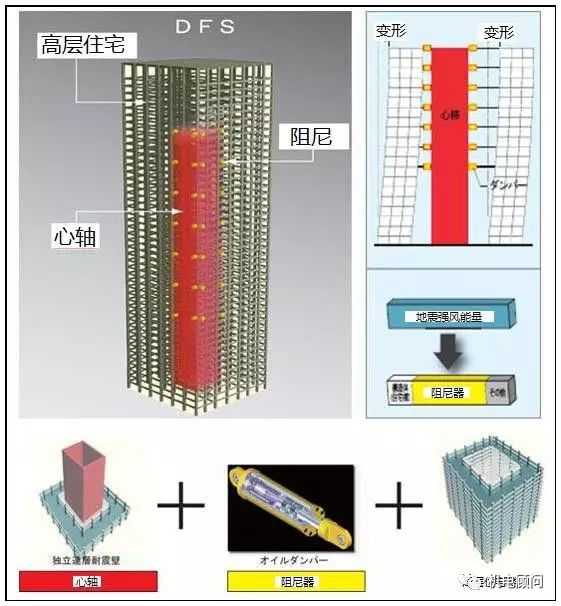

　　DFS結構示意圖?

　　

　　來源：科了個普

　　二、機電部分

　　查閱相關資料，找到一本規范或者說是施工指南：建築設備耐震設計?施工指針. 2014 年版，沒有找到相關電子版資源，但找到了其他一些參考資料：

　　

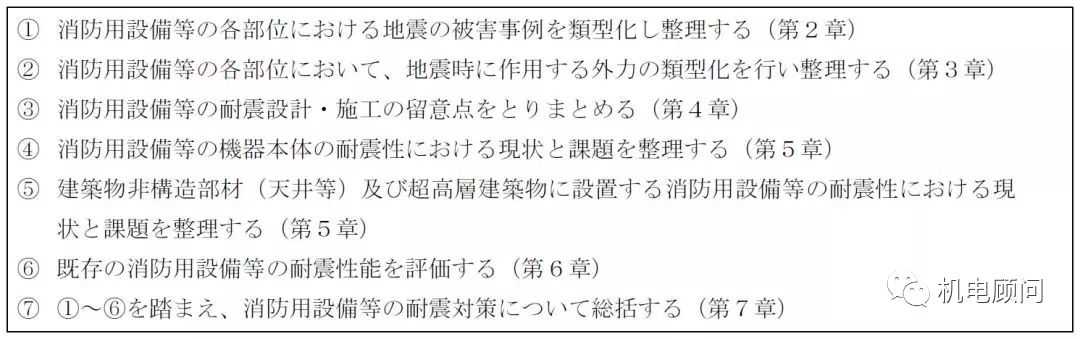

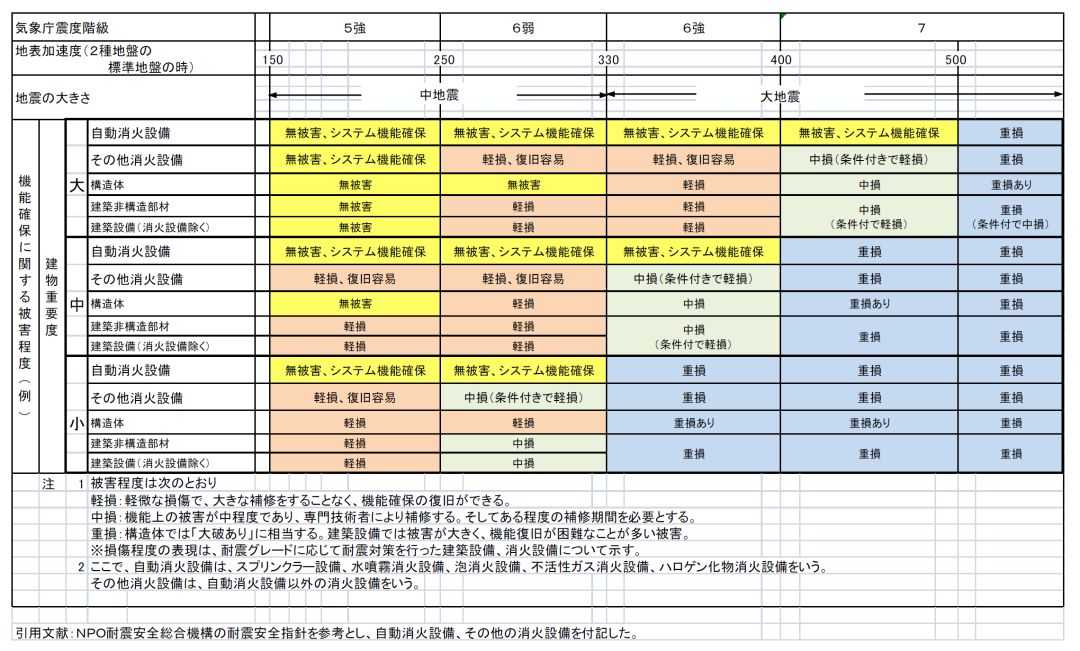

　　其中，特別針對防火設施、建設設施、建造結構等要求的性能做出了對比?

　　

　　大致翻閱相關資料，有以下幾點供參考：

　　1、設備進/出接管，全部采用軟管連接，防止共振(震)?

　　2、管道支吊架采用抗震支架?

　　

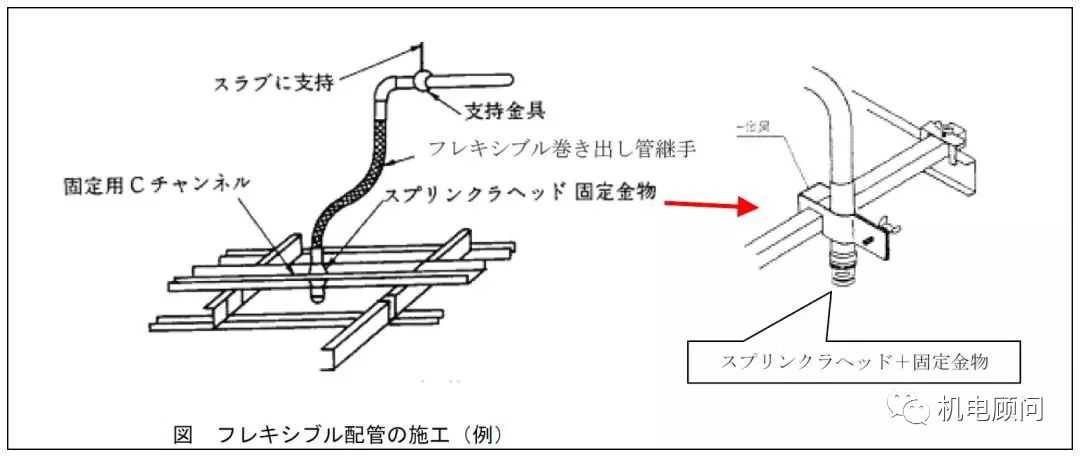

　　3、噴淋末端管道采用軟管連接(相關可看這篇文章→傳送門)?

　　

　　4、穿越變形縫處，設置兩道軟管?

　　

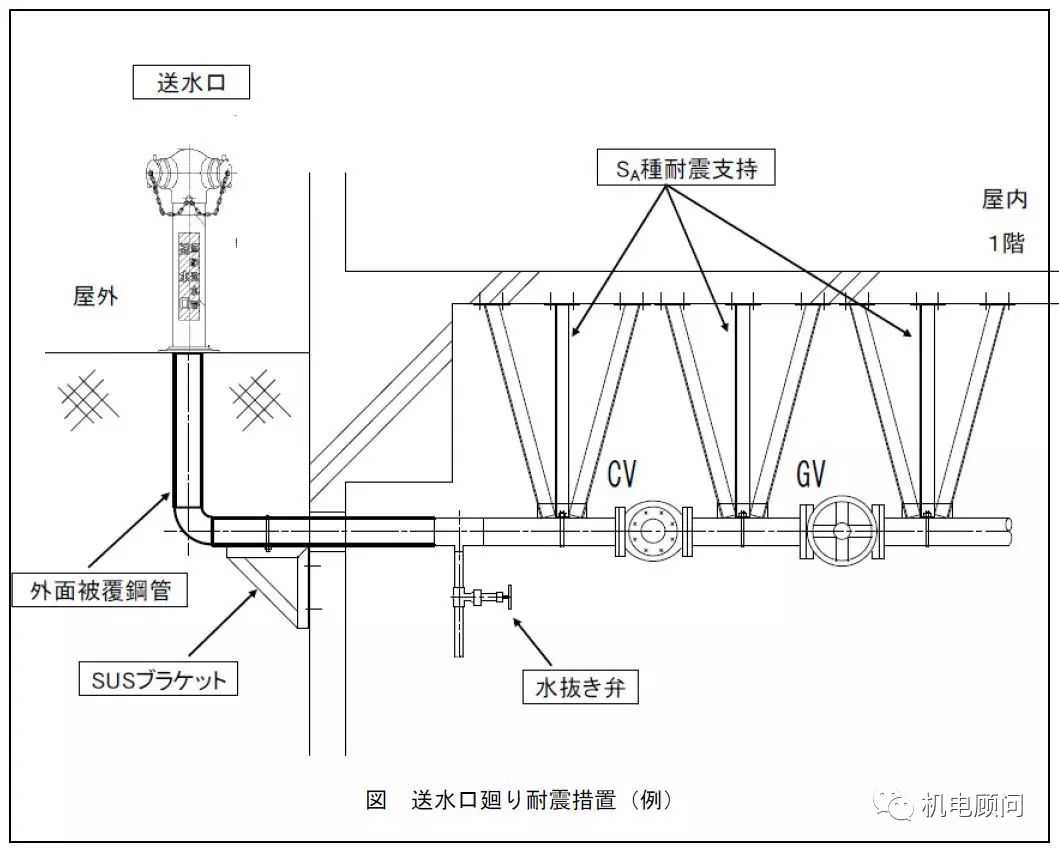

　　5、室外接室內管道也需要相應處理?

　　

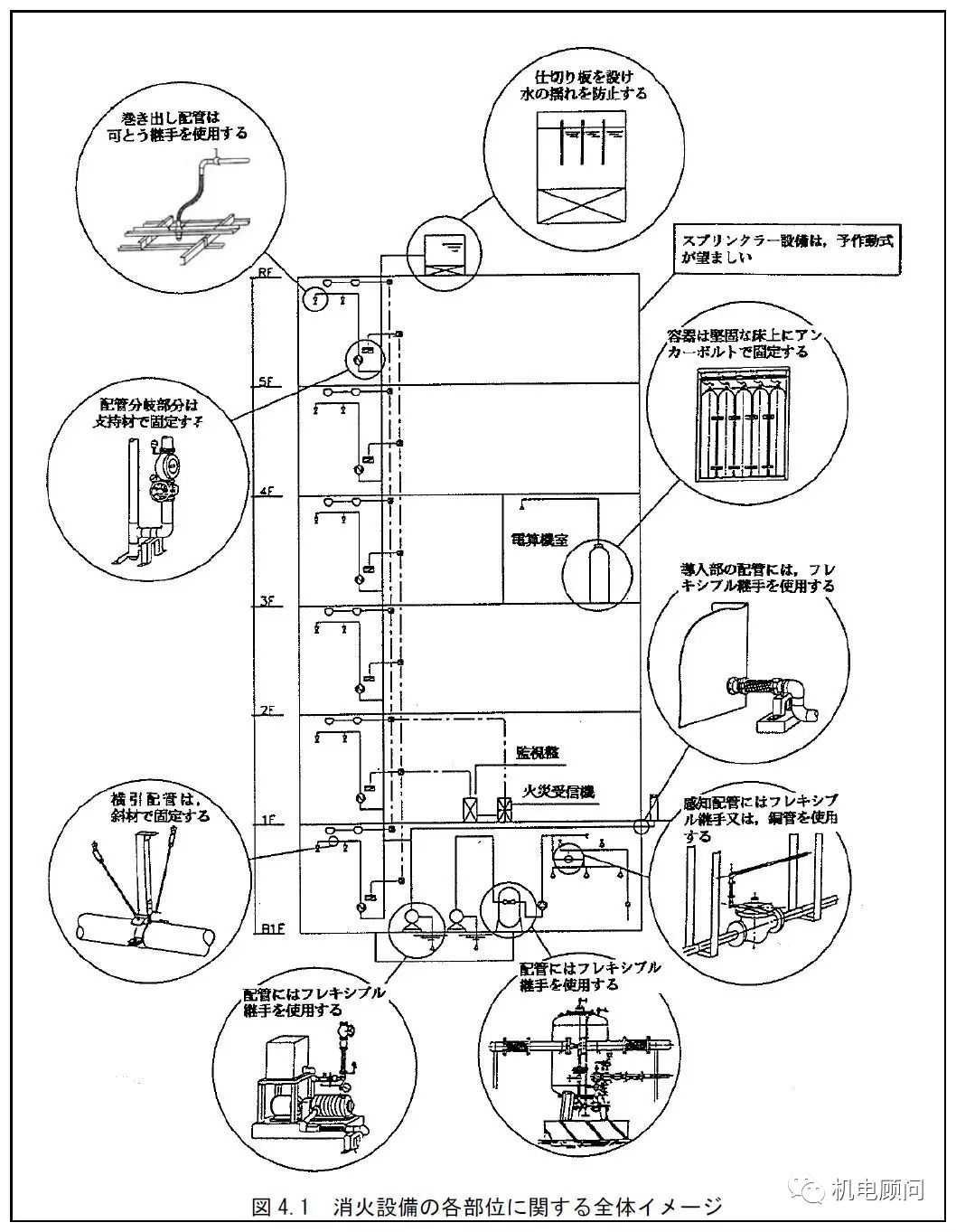

　　6、大樓抗震總示意圖?

　　

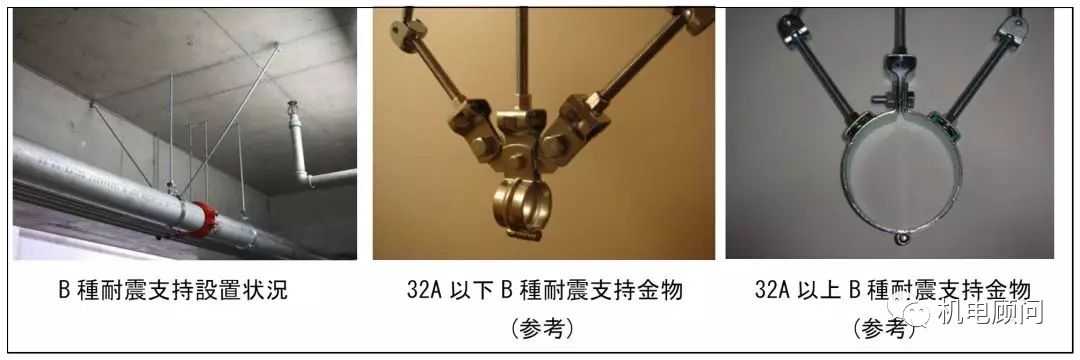

　　7、抗震支架示意圖?

　　

　　等等，以上針對機電系統管線的抗震處理方式。

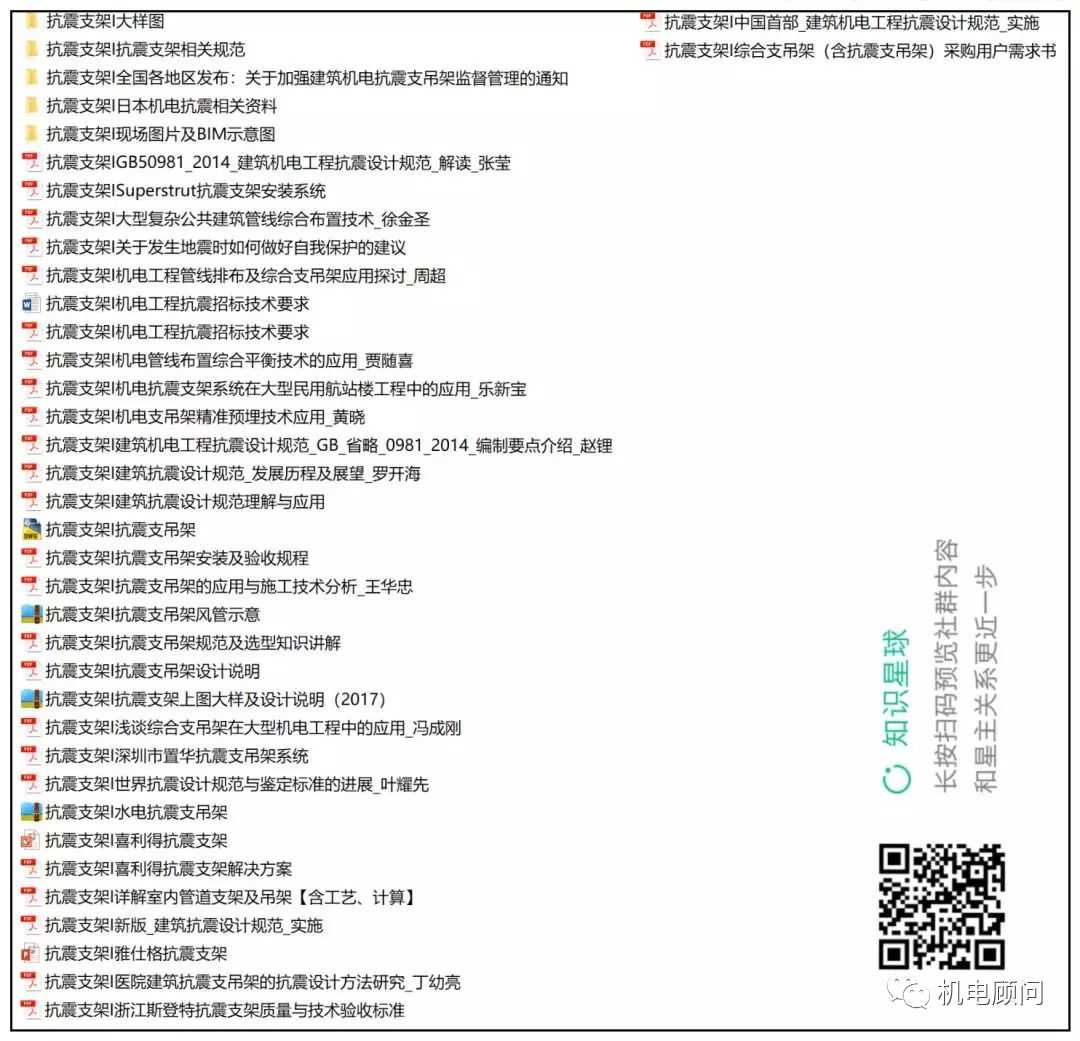

　　如您需要抗震支架相關資料，可掃描下方二維碼下載?

　　

　　說完日本的抗震做法，再來看下國內按照現階段規范、圖集及對應標準應該怎么實施呢?

　　主要從以下幾個點來分析

　　1、抗震支架參考規范

　　2、抗震支架設計具體要求

　　3、抗震支架參考圖紙(設計說明、大樣圖)

　　4、抗震支架各地區實施情況

　　5、抗震支架現場圖片及BIM示意圖

　　6、抗震支架常見廠家

　　7、抗震支架常見問題

　　8、抗震支架招標要求

　　9、小結

　　第一點

　　抗震支架參考規范

　　抗震支架現階段主要參考以下幾本規范：

　　《建筑機電工程抗震設計規范》GB 50981-2014

　　《建筑機電設備抗震支吊架通用技術條件》CJ/476-2015

　　《抗震支吊架安裝及驗收規程》ECES 420-2015

　　《裝配式管道支吊架》18R417-2

　　還有即將實施的19K112《金屬、非金屬風管支吊架(含抗震支吊架)》、《抗震支吊架安裝及驗收規程》CECS XXX ：20XX

　　第二點

　　抗震支架設計具體要求

　　依照GB 50981-2014《 建筑機電工程抗震設計規范》來看，主要有以下要求：

　　1、總則

　　1.0.1 建筑給水排水、供暖、通風、空調、燃?xì)狻崃?、電力、通訊?a href='/freelist/xiaofang_1.html' target='_blank'>消防等機電工程需抗震設防。

　　注：該條文定義了建筑物中所有的機電專業管線均需進行抗震設計。

　　1.0.4 抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

　　注：強條必須執行。該條文明確了哪些區域的建筑機電需要抗震設計。

　　來源地震局的中國震動峰值加速劃分圖供參考?

　　

　　3、設計基本要求

　　3.1.6 對重力不大于1.8KN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行抗震設防。

　　注：具體包括哪些內容，在條文說明P41。

　　但對于需要抗震設防大于1.8KN的設備要求如下：

　　1 懸吊管道中重力大于1.8KN的設備;

　　2 DN65以上的生活給水、消防管道系統;

　　3 矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統;

　　4 對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。

　　這些內容對項目中抗震支架設計范圍進行了明確。

　　4、給水排水

　　4.1.2 管道的布置與敷設應符合下列規定:

　　3、需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支承。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架;管段設置抗震支架與防晃支架重合處，可只設抗震支承。

　　4.2.6.2 泵房?jī)?nèi)的管道應有牢靠的側向抗震支撐，沿墻敷設管道應設支架和托架。

　　5、暖通空調

　　5.1.2.4 鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架,宜采用門型抗震支吊架。

　　5.1.3.3 矩形截面面積大于等于0.38m2和圓形直徑大于等于0.70m的風道可采用抗震支吊架。

　　5.1.4 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

　　6、燃?xì)?/P>

　　6.1.1 內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計，管道抗震支吊架的設置應符合本規范第8章的規定。

　　7、電氣

　　7.1.2 內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線均應進行抗震設防。

　　7.4.6 設在建筑物屋頂上的共用天線應采取防止因地震導致設備或其部件損壞后墜落傷人的防護措施。

　　8、抗震支吊架設計

　　8.3.1 每段水平垂直管道應在兩端設置側向抗震支吊架。

　　8.3.2當兩個側向抗震支吊架間距大于最大設計間距時，應在中建增設側向抗震支吊架。

　　8.3.4 抗震支吊架的斜撐與吊架的距離不得大于0.1m。

　　8.3.5 剛性連接的水平管道，兩個相鄰的抗震支吊架允許縱向偏移值。應符合下列規定：

　　1 水管及電線套管不得大于最大側向支吊架間距的1/16;

　　2 風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍。

　　8.3.6 水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架。

　　8.3.11 側向、縱向抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°。

　　8.3.12 抗震吊架斜撐安裝不應偏離其中心線2.5°。

　　8.3.13 沿墻敷設的管道當設有入墻的托架、支架且管卡能緊固管道四周時，可作為一個側向抗震支撐。

　　8.3.14 單管(桿)抗震支吊架的設置應符合下列規定：

　　1 連接立管的水平管道應在靠近立管0.6m范圍內設置第一個抗震吊架;

　　2 當立管長度大于1.8m時，應在其頂部及底部設置四向抗震支吊架。當立管長度大于7.6m時，應在中間加設抗震支吊架;

　　3 當管道中安裝的附件自身質量大于25kg時，應設置則向及縱向抗震支吊架。

　　8.3.15 門型抗震支吊架至少應有一個側向抗震支撐或兩個縱向抗震支撐。

　　第三點

　　抗震支架參考圖紙(設計說明、大樣圖)

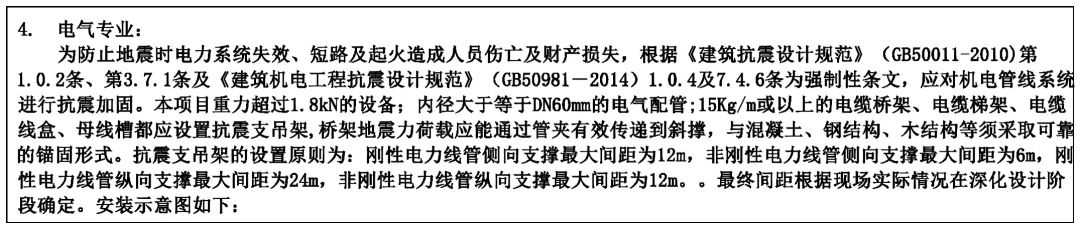

　　1、設計說明：

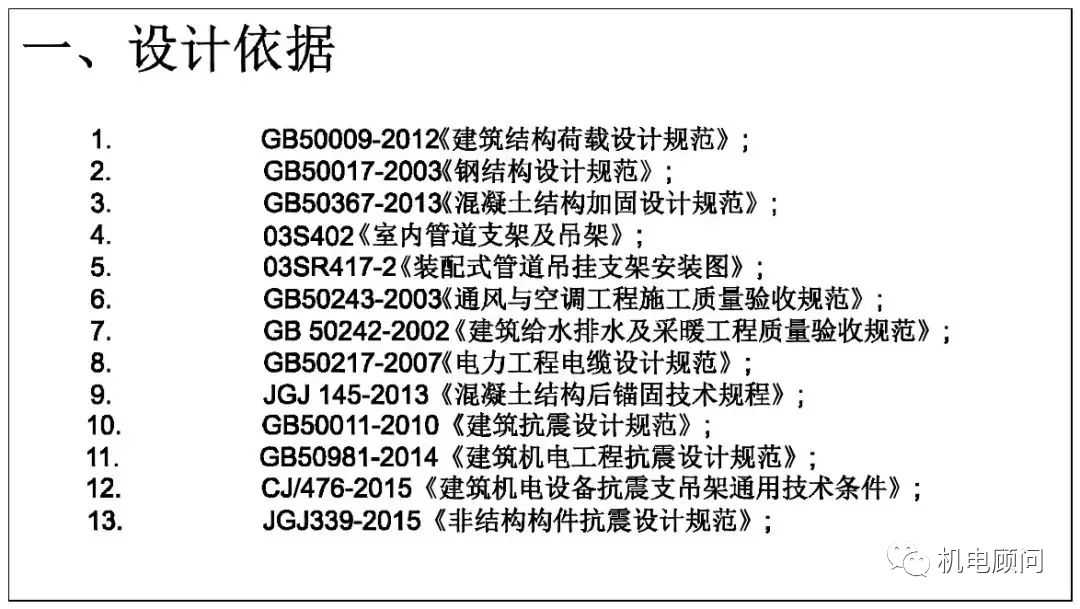

　　設計依據?

　　

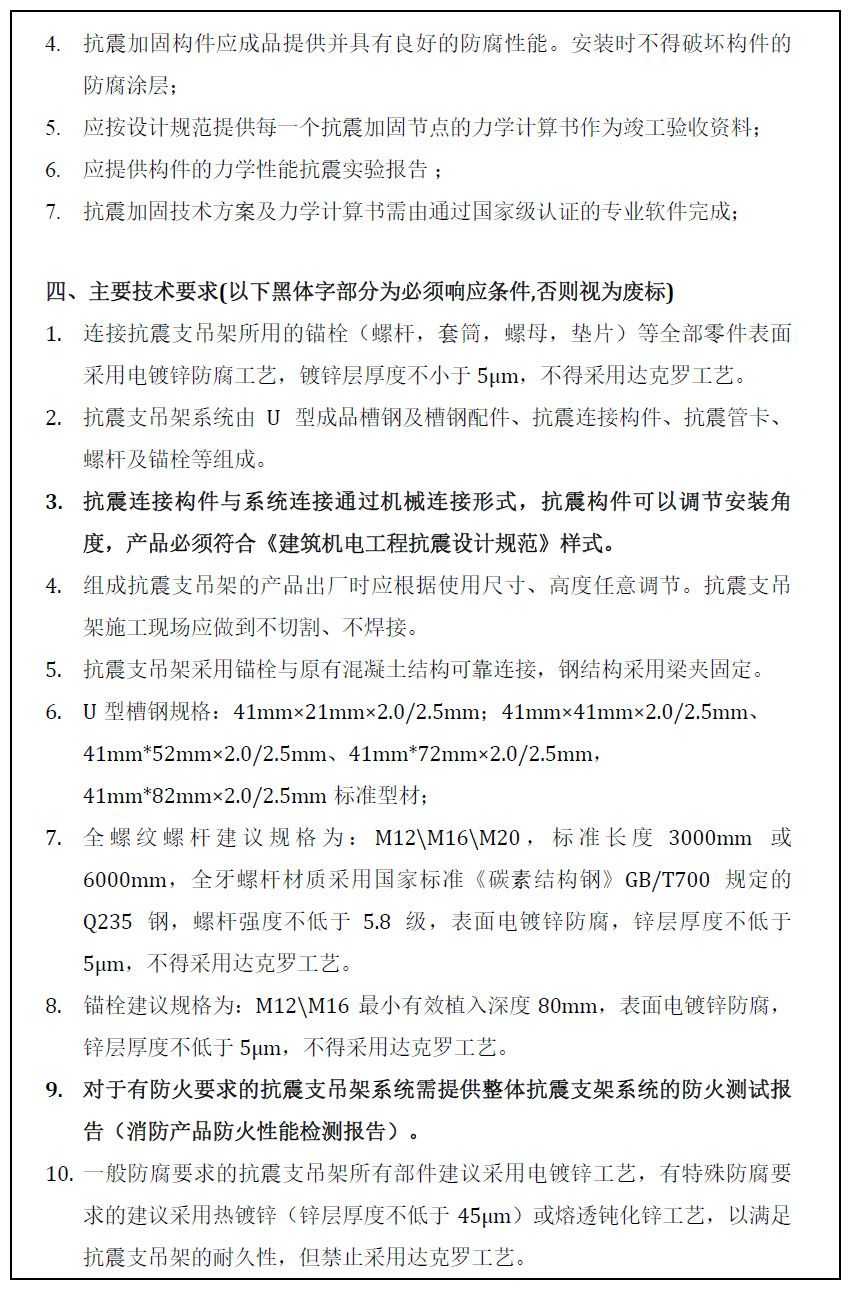

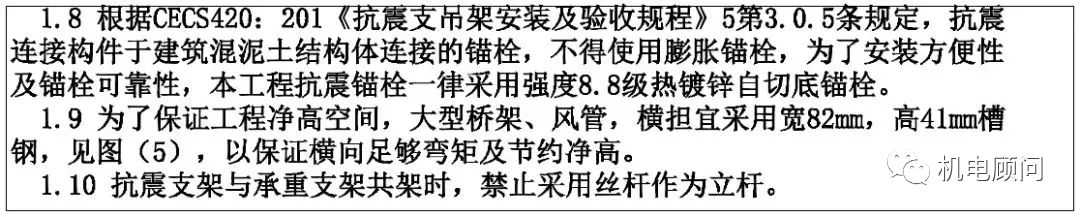

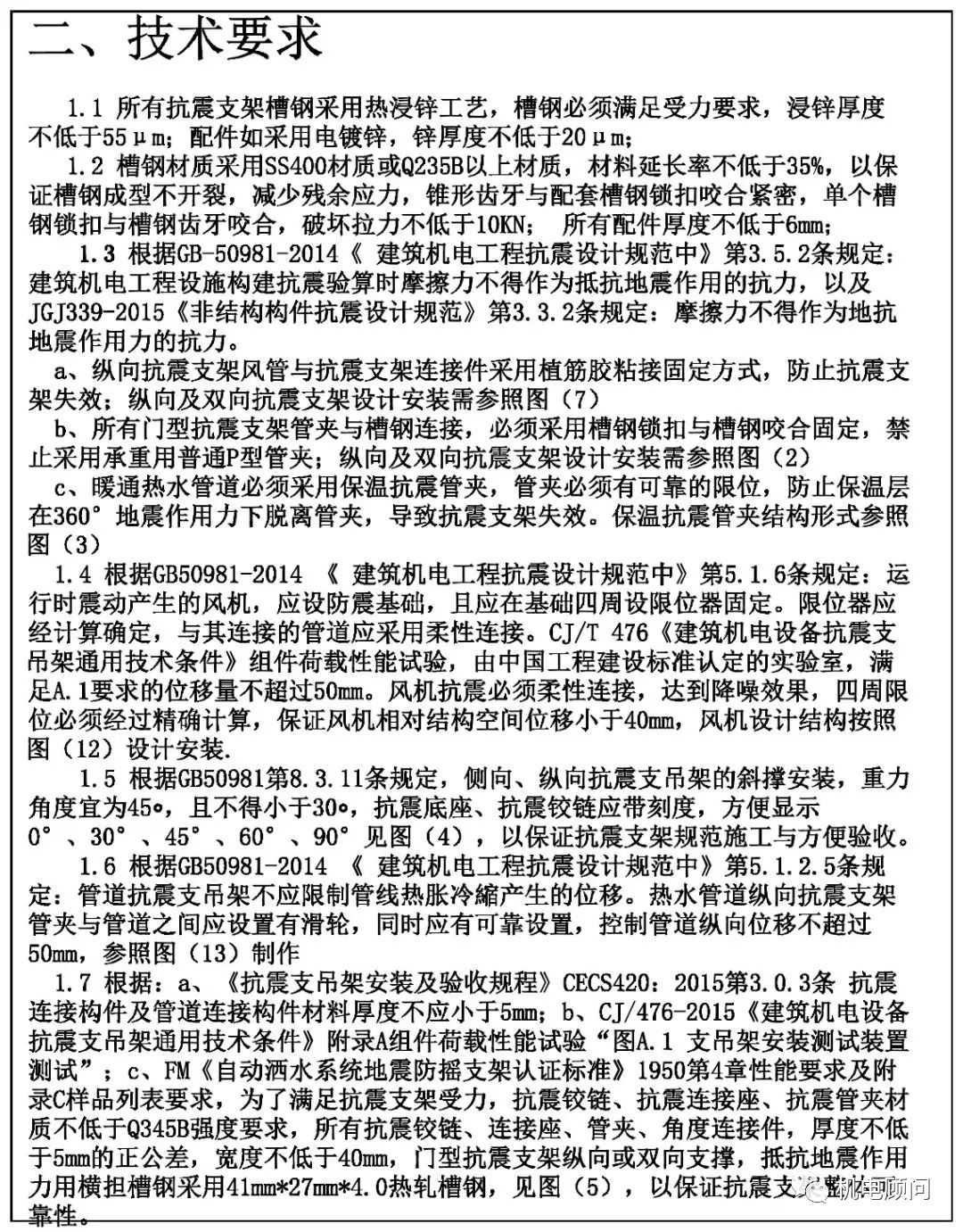

　　技術要求?

　　

　　

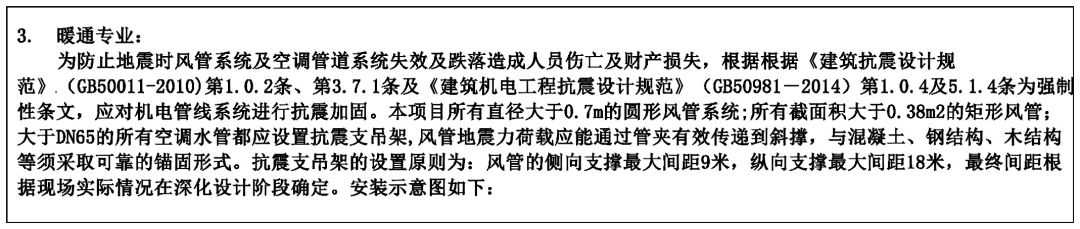

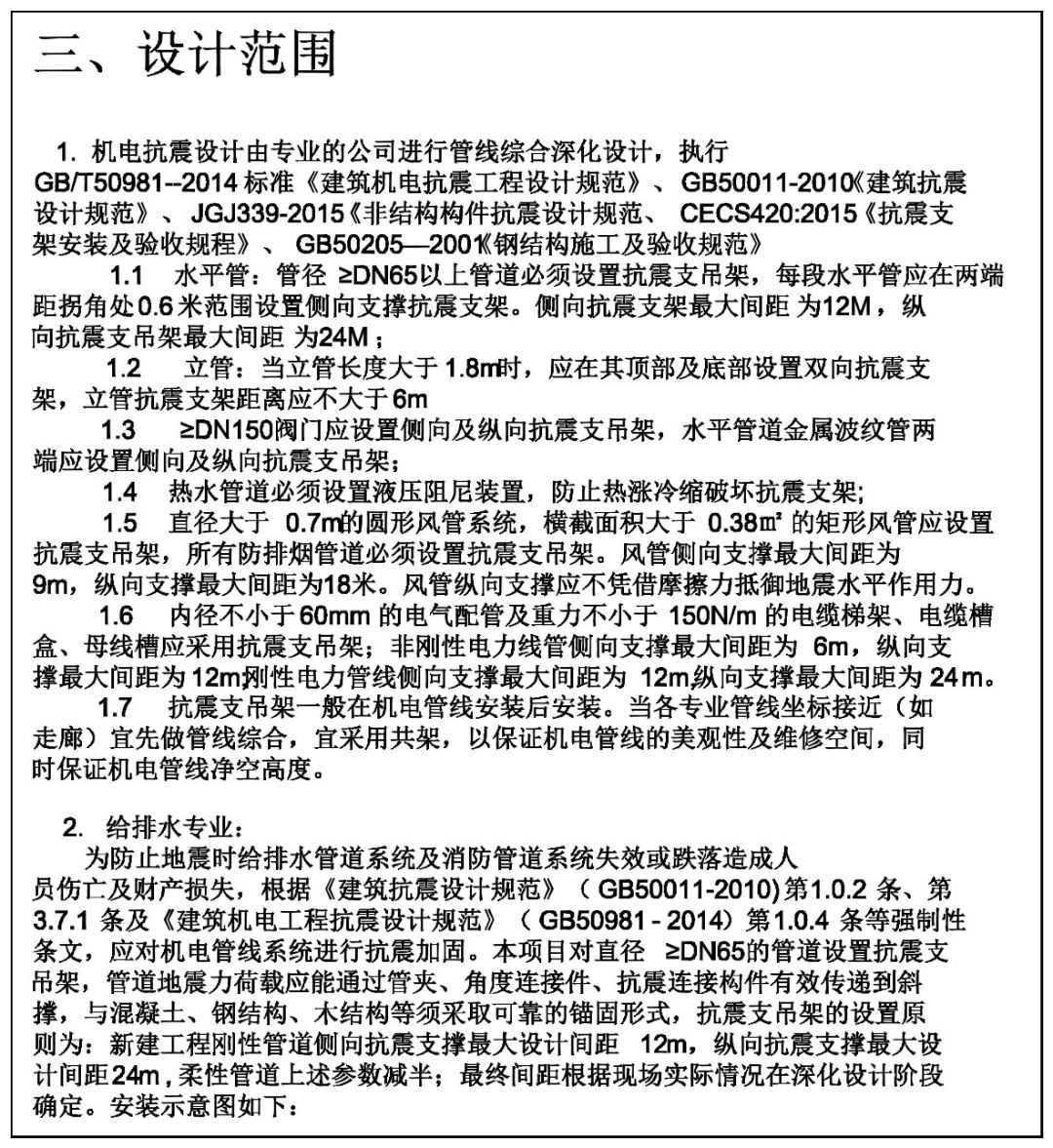

　　設計范圍?

　　

　　

　　

　　

　　

　　

　　

　　

　　設計說明部分來源：安固士

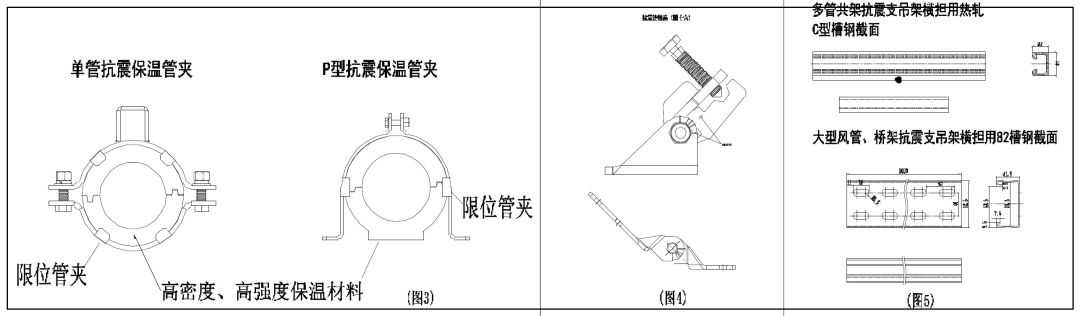

　　2、大樣圖：

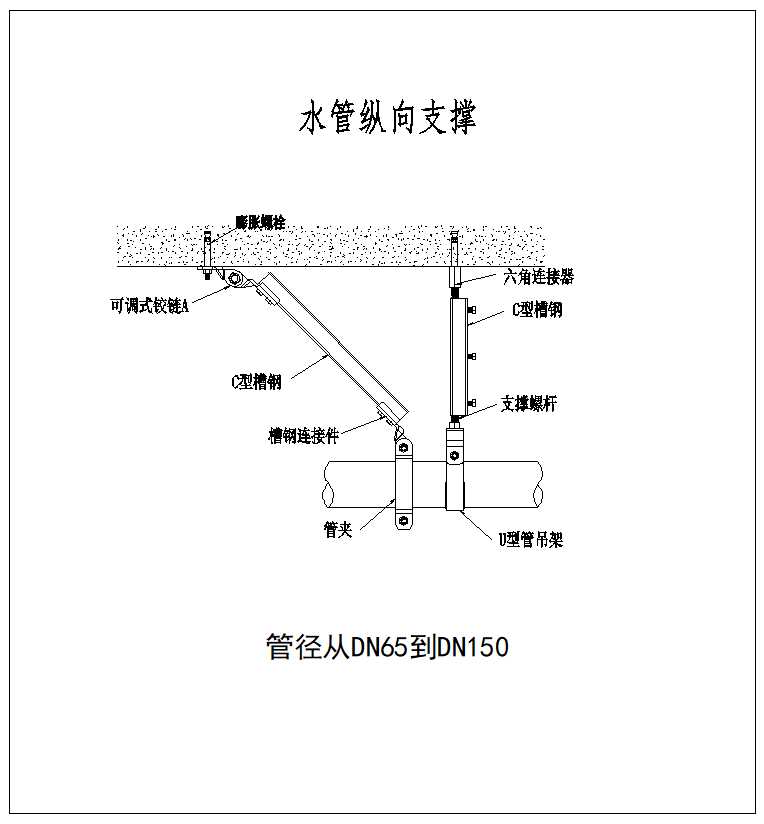

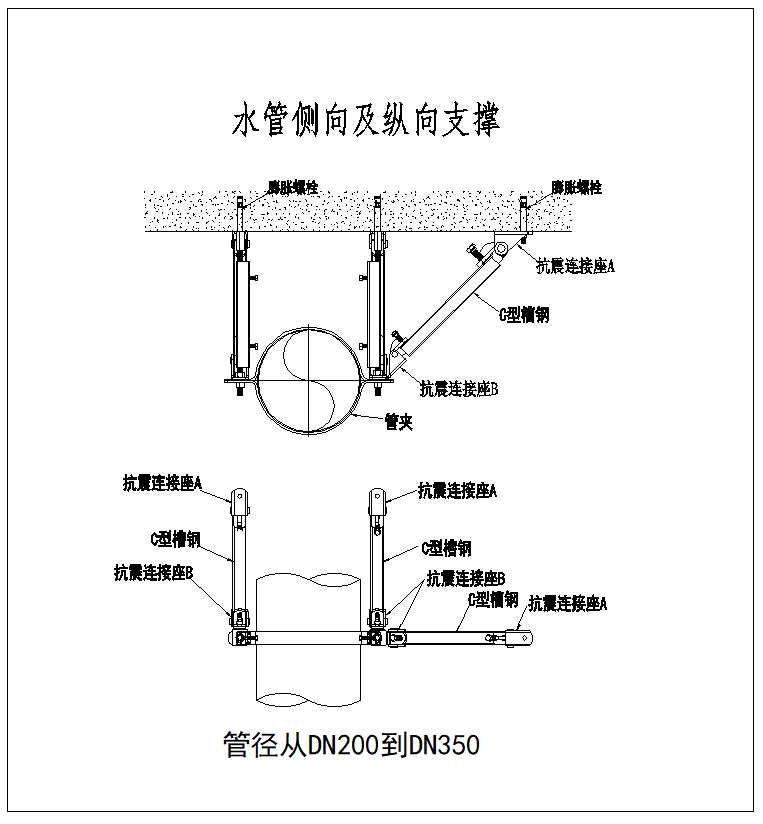

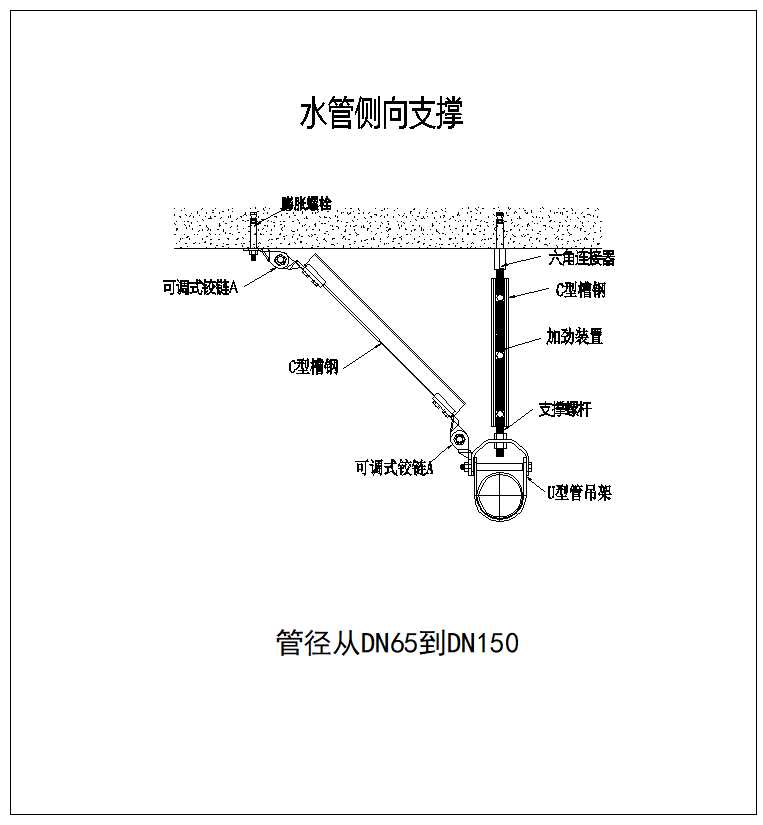

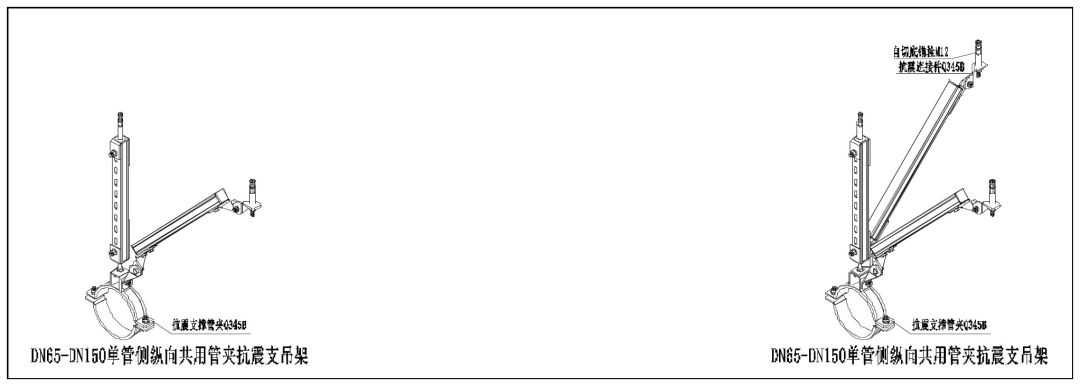

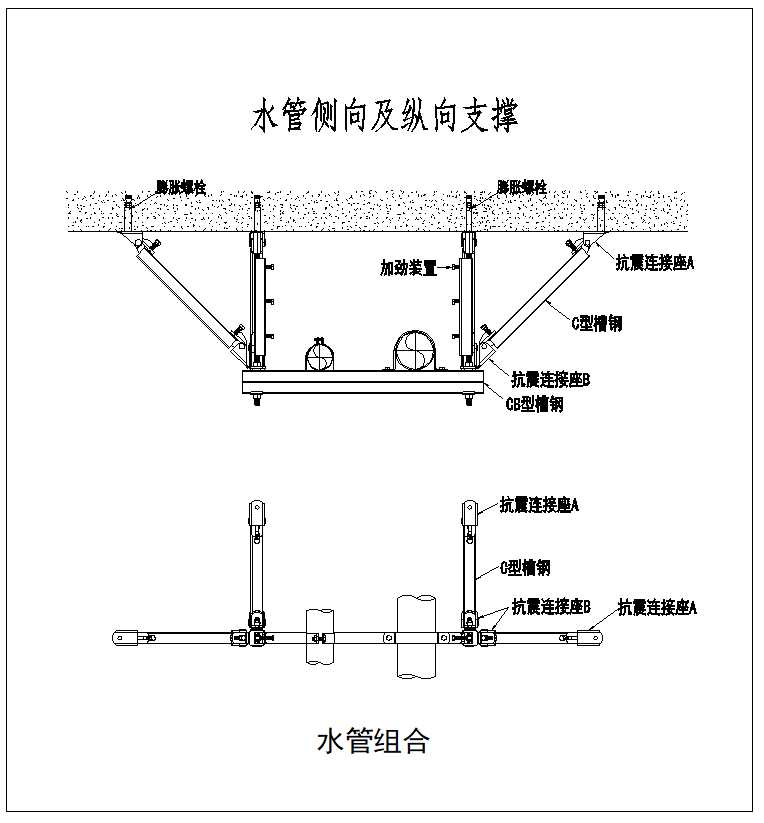

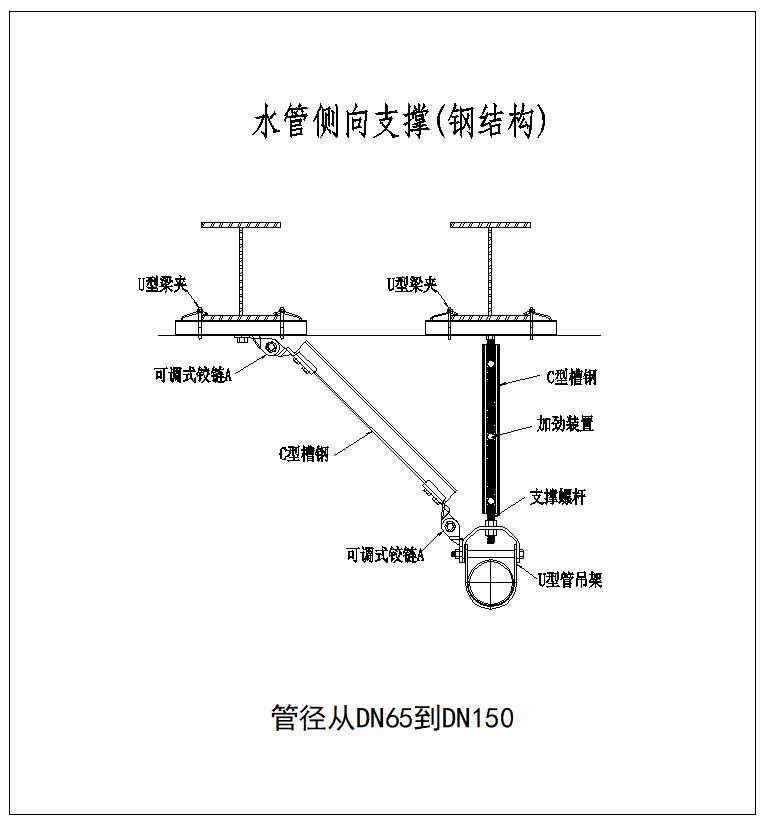

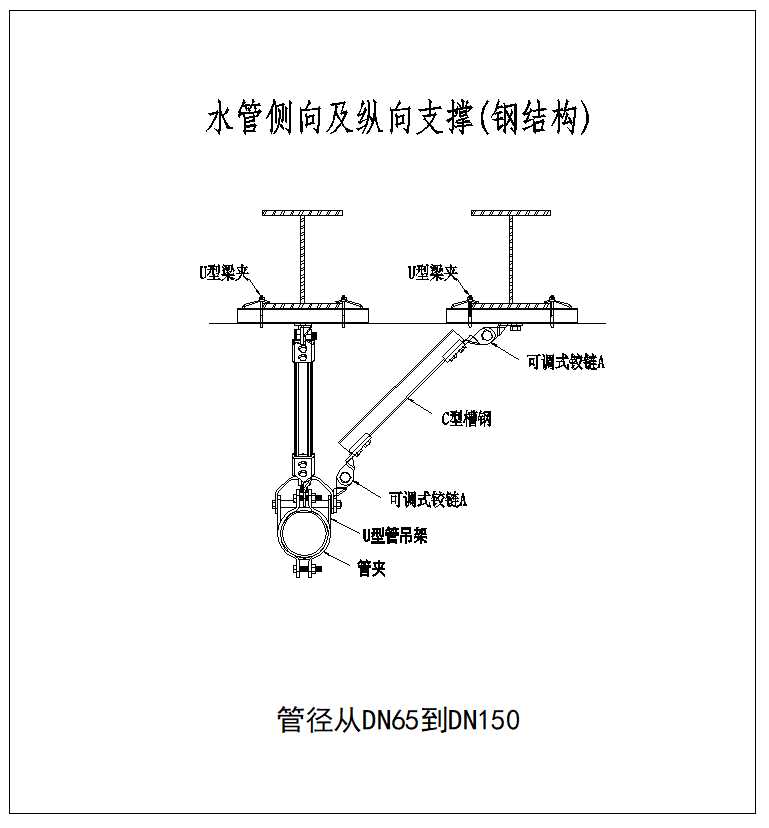

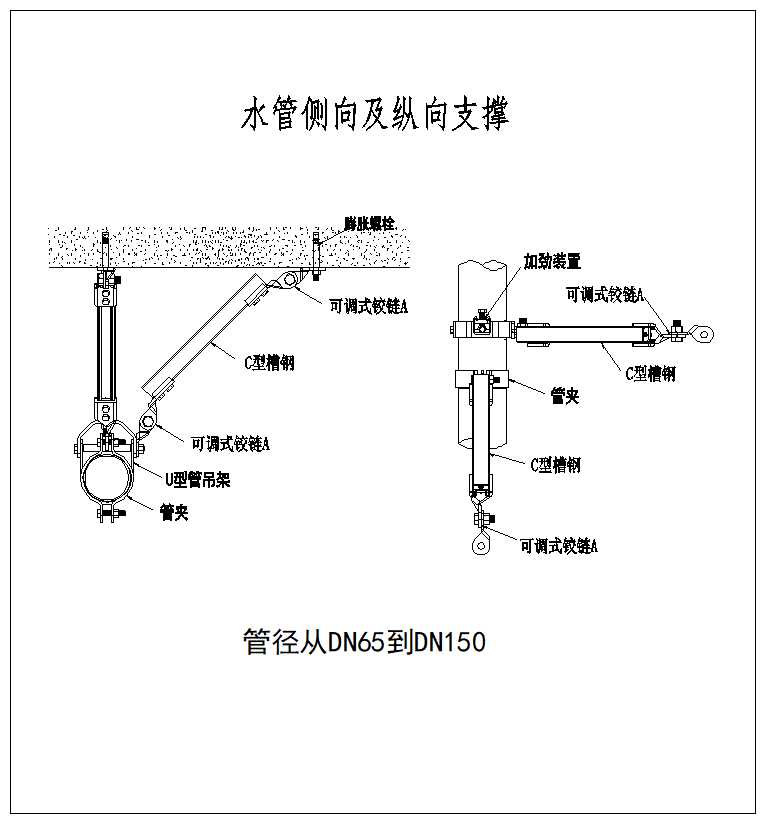

　　給排水、消防專業安裝大樣圖?

　　

　　

　　

　　

　　

　　

　　

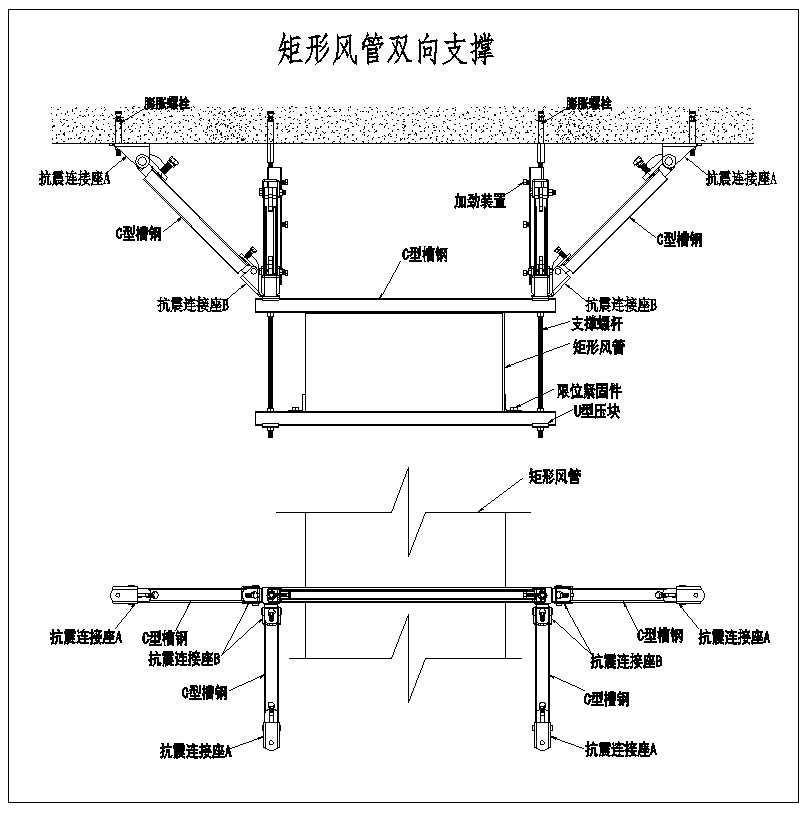

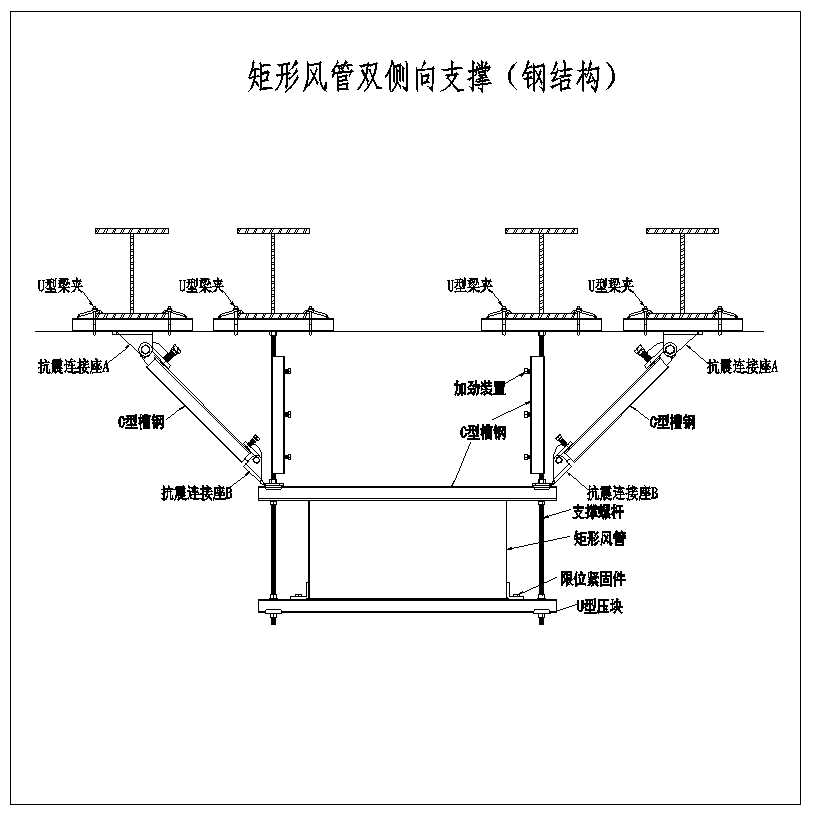

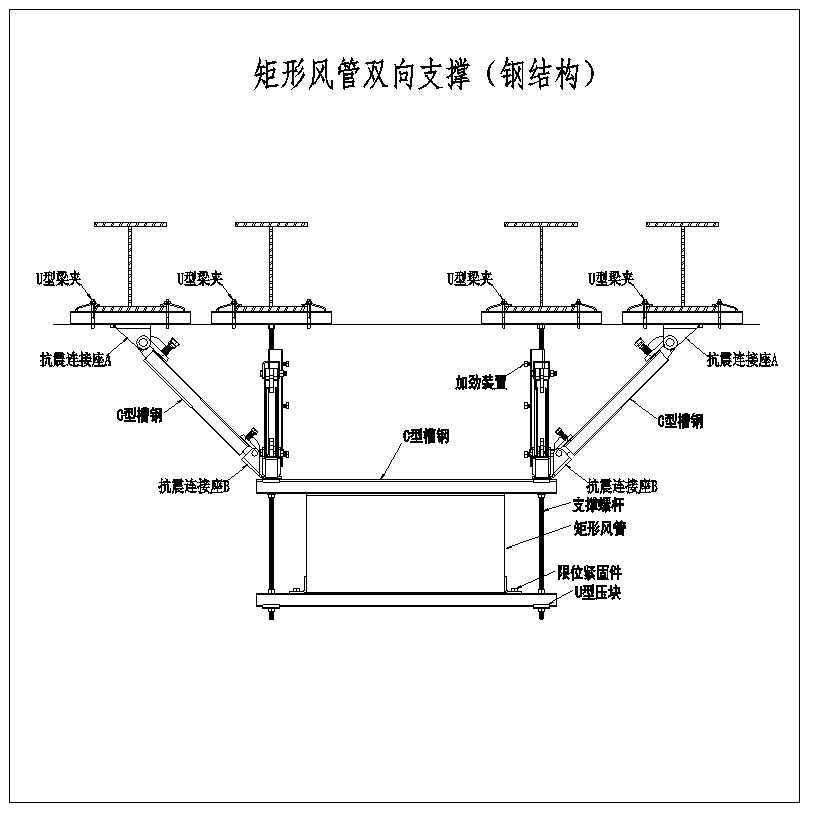

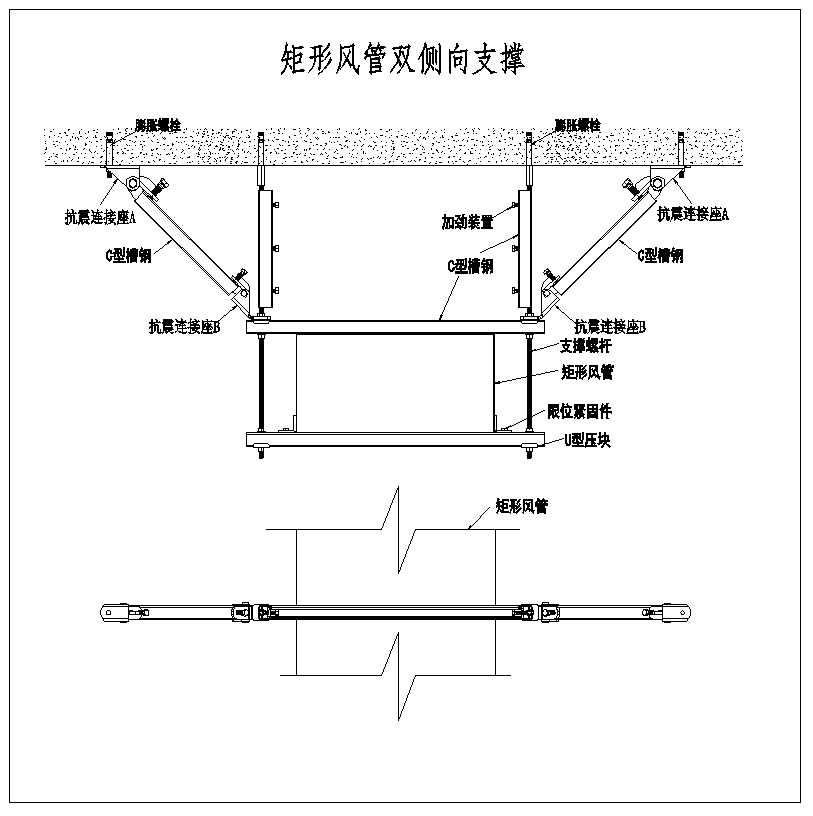

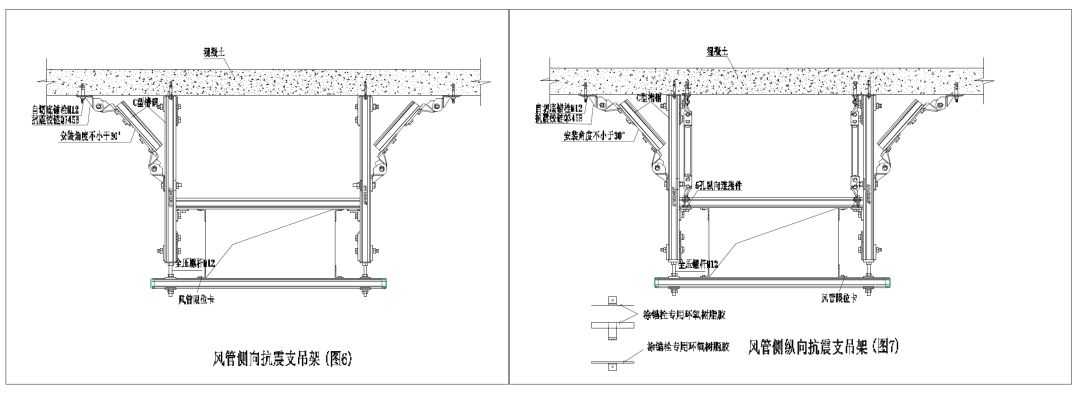

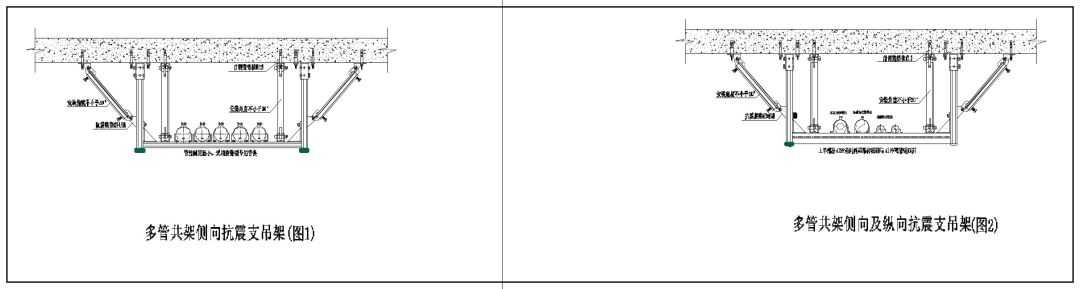

　　暖通專業安裝大樣圖?

　　

　　

　　

　　

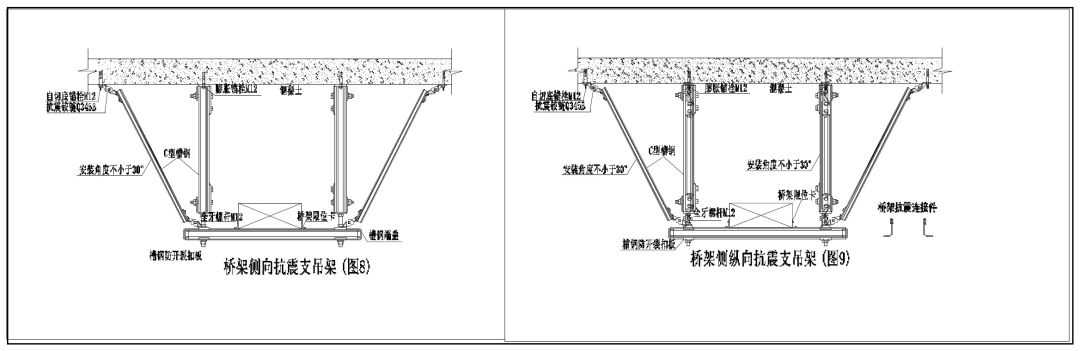

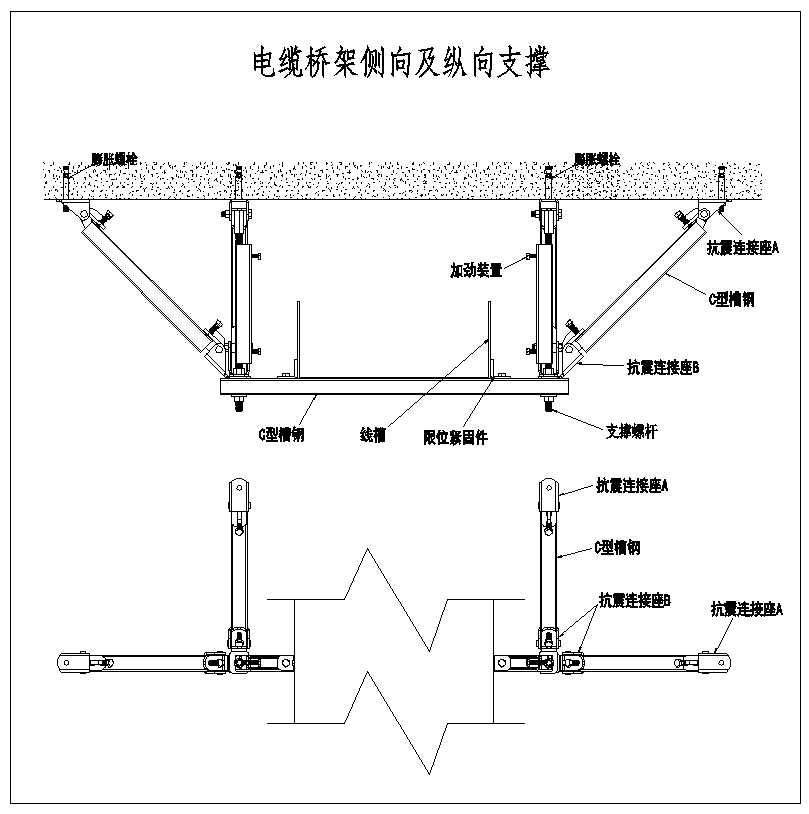

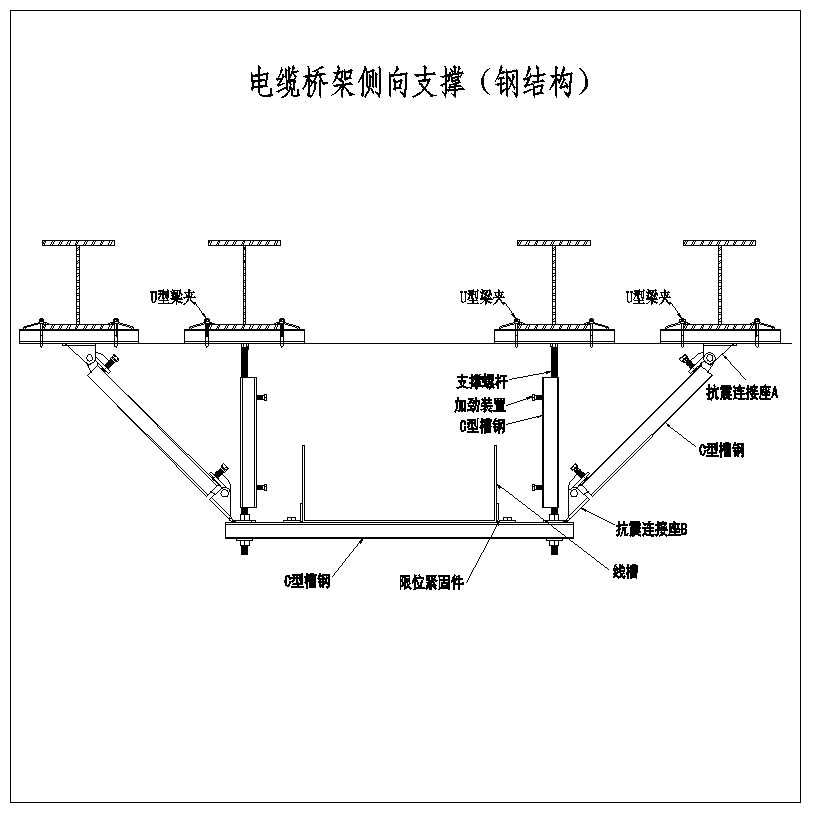

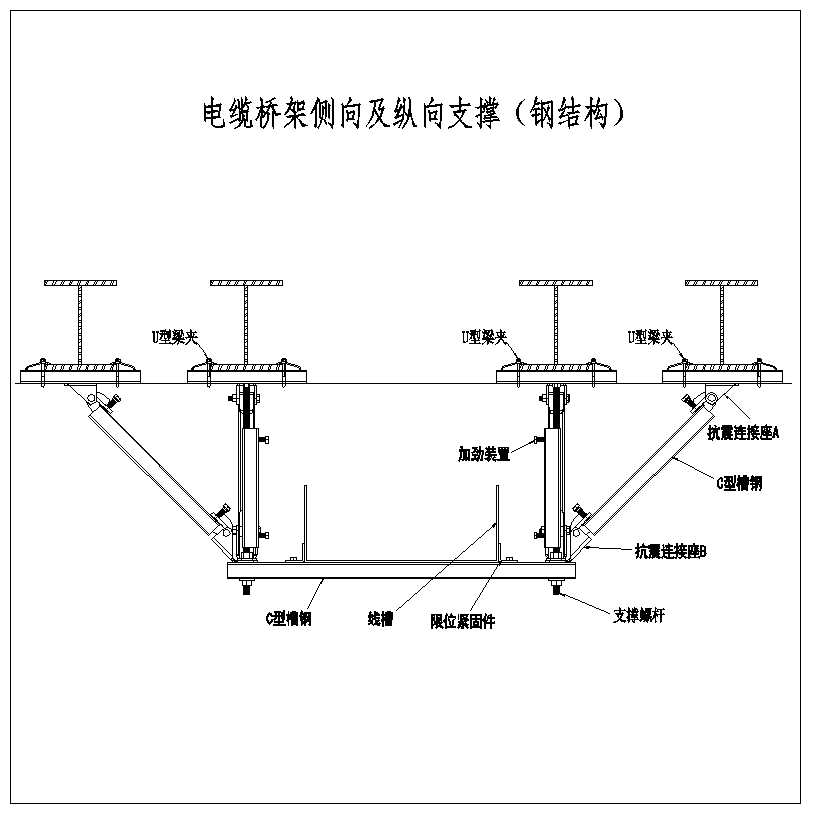

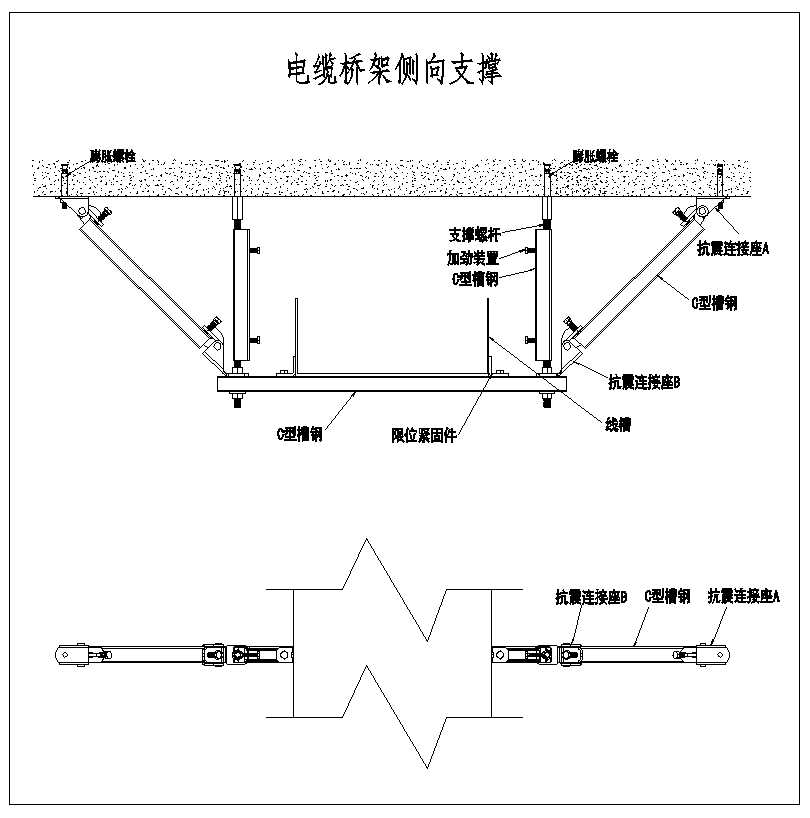

　　電氣專業安裝大樣圖?

　　

　　

　　

　　

　　大樣圖部分來源：國力

　　當然，圖紙部分還包括圖紙目錄和平面圖，由于平面圖表示哪里需要設置抗震支架，在節點處大樣圖表示以及圖紙目錄僅對于所有抗震支架圖紙的匯總，在此不再贅述。

　　第四點

　　抗震支架各地區實施情況

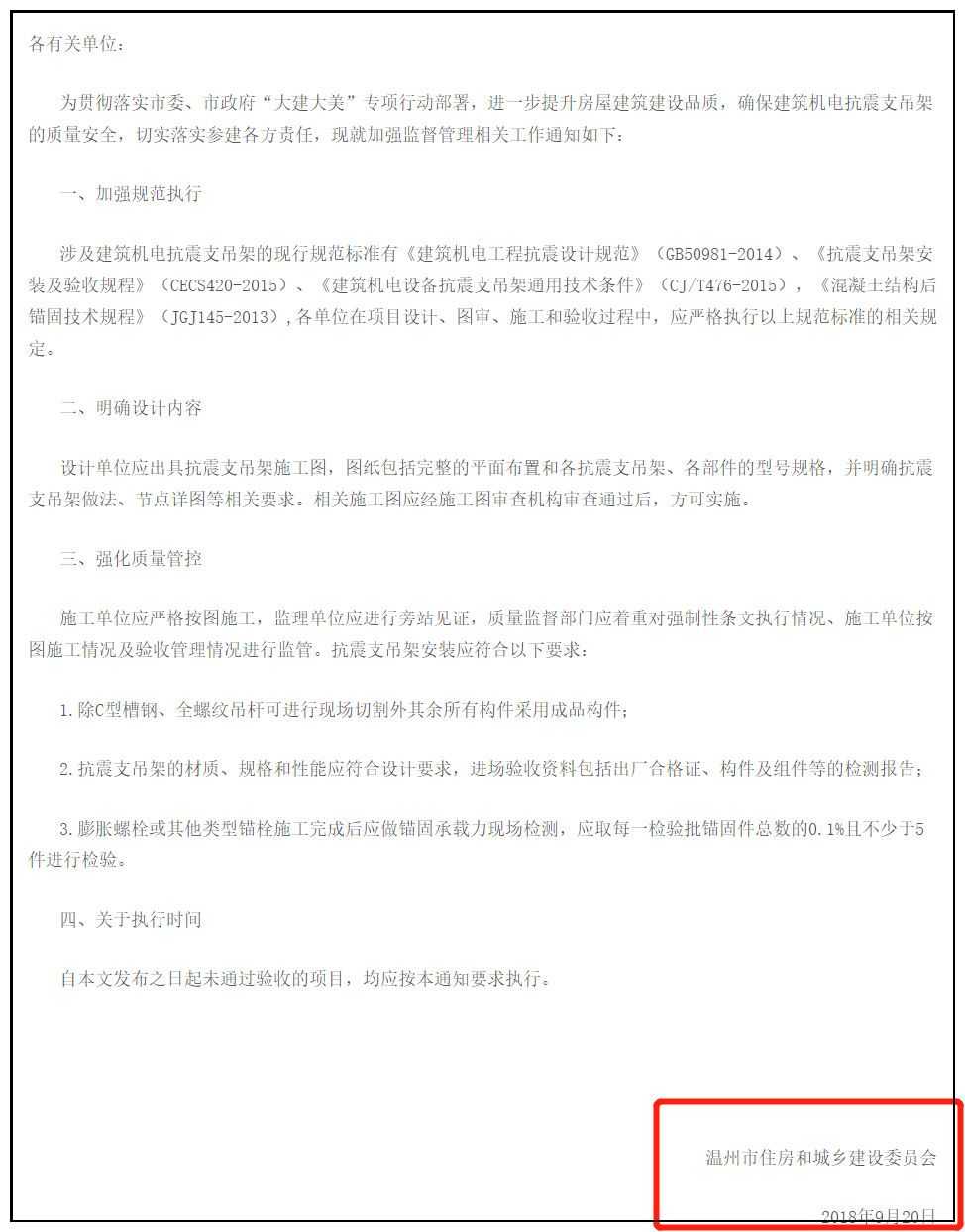

　　浙江省溫州市發布：關于加強建筑機電抗震支吊架質量管理的通知?

　　

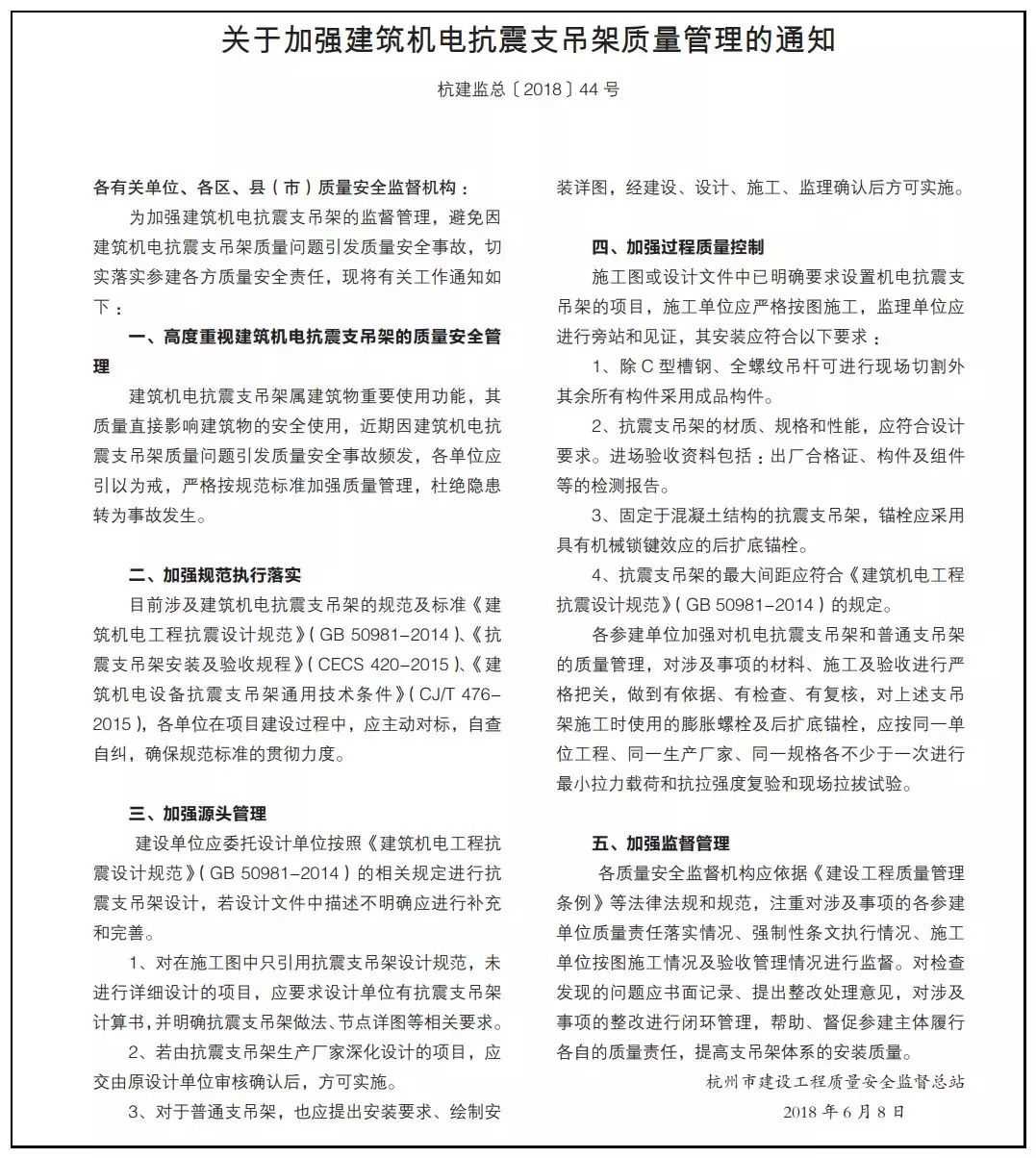

　　浙江省杭州市發布：關于加強建筑機電抗震支架質量管理的通知?

　　

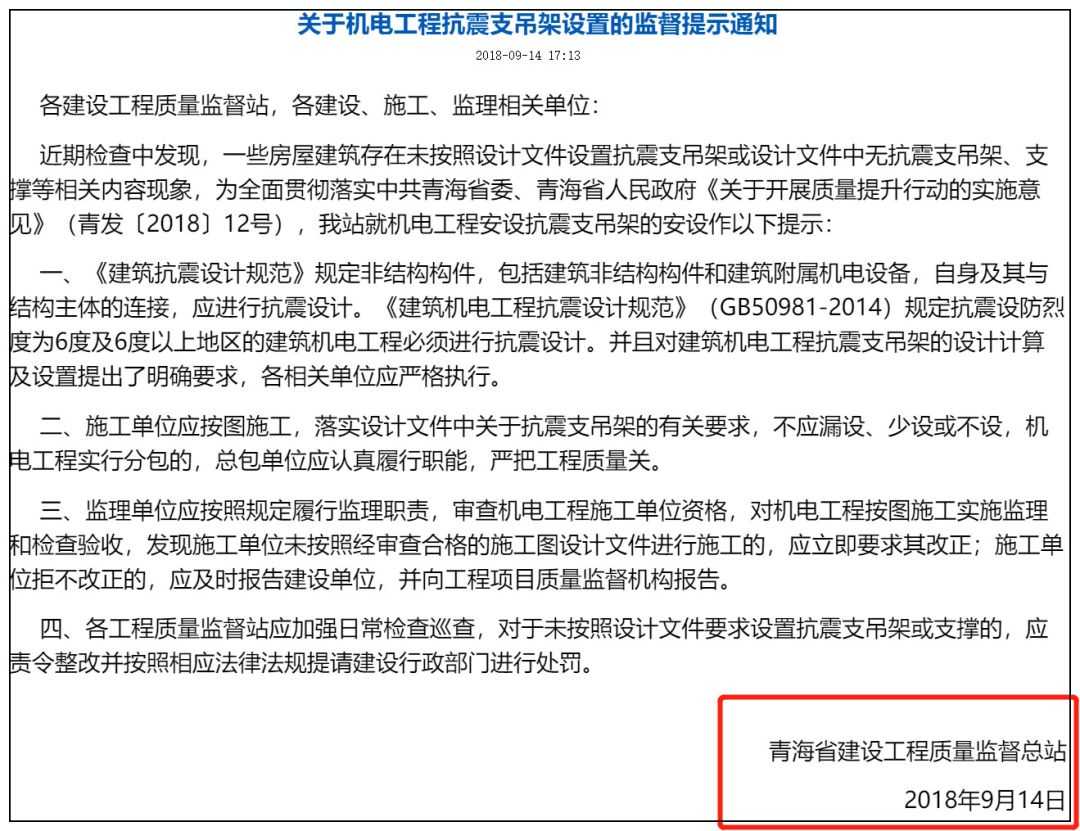

　　青海省發布：關于機電工程抗震支吊架設置的監督提示通知?

　　

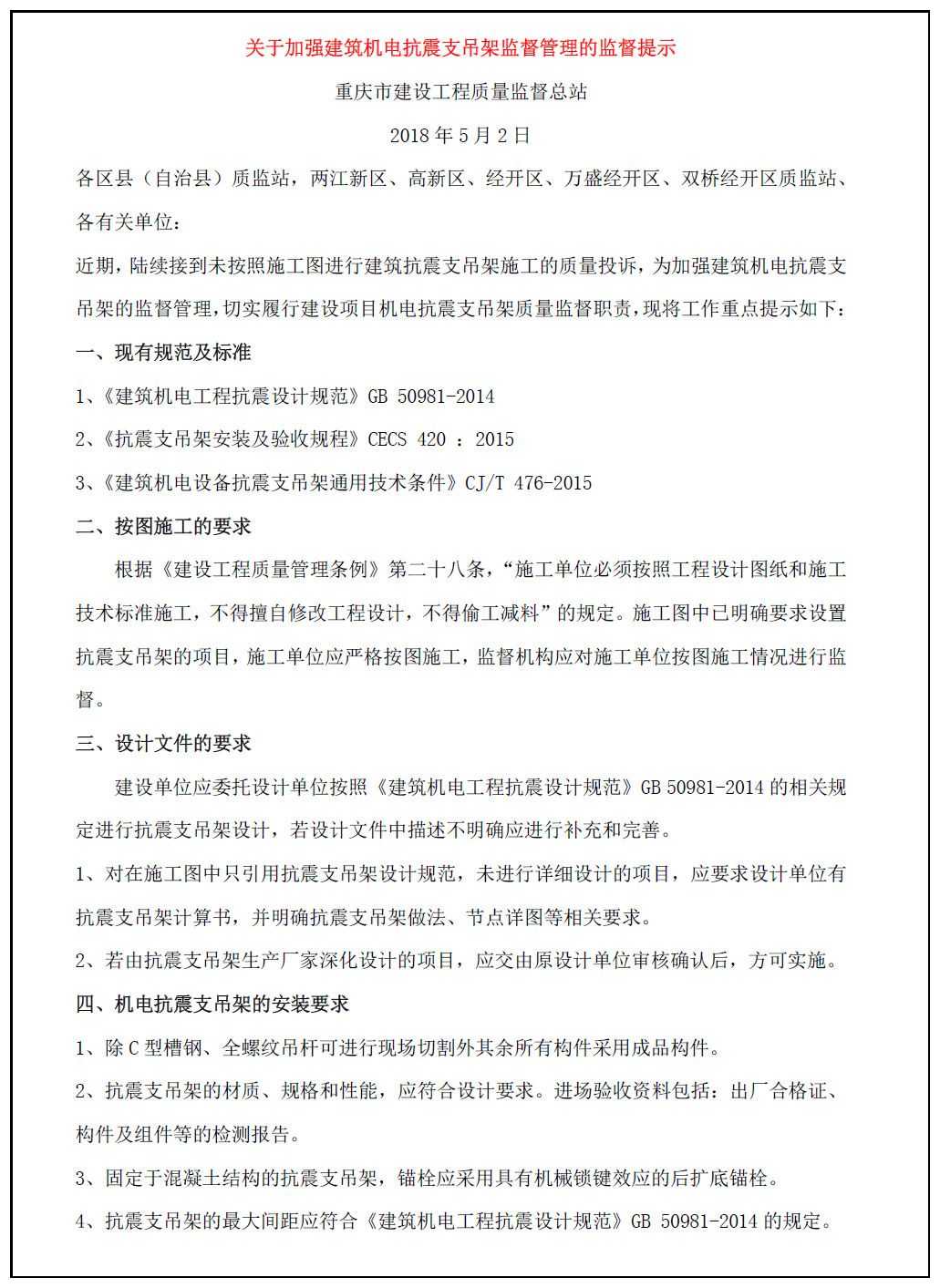

　　重慶市發布： 關于加強建筑機電抗震支吊架監督管理的監督提示?

　　

　　第五點

　　抗震支架現場圖片及BIM示意圖

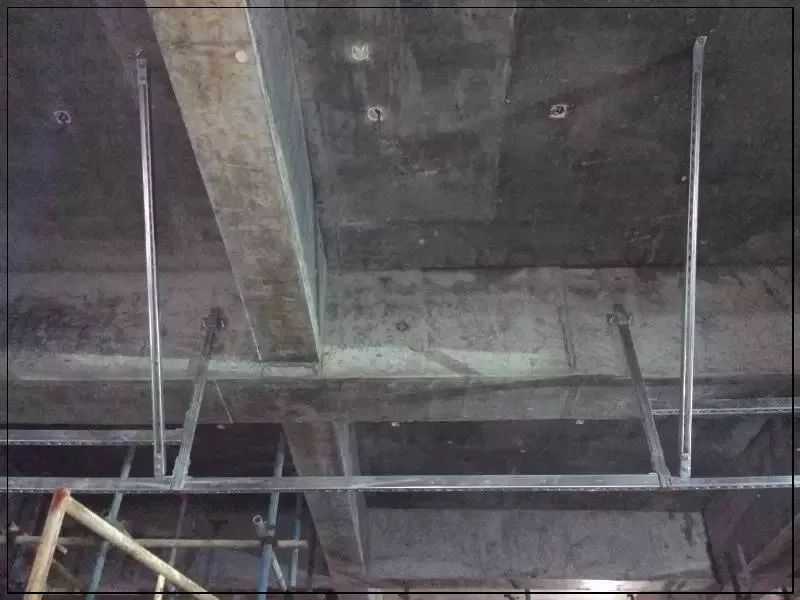

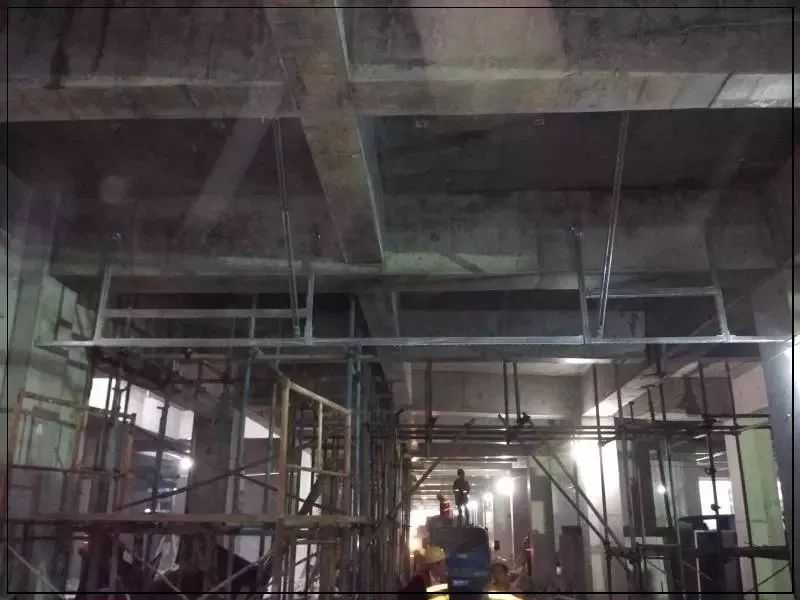

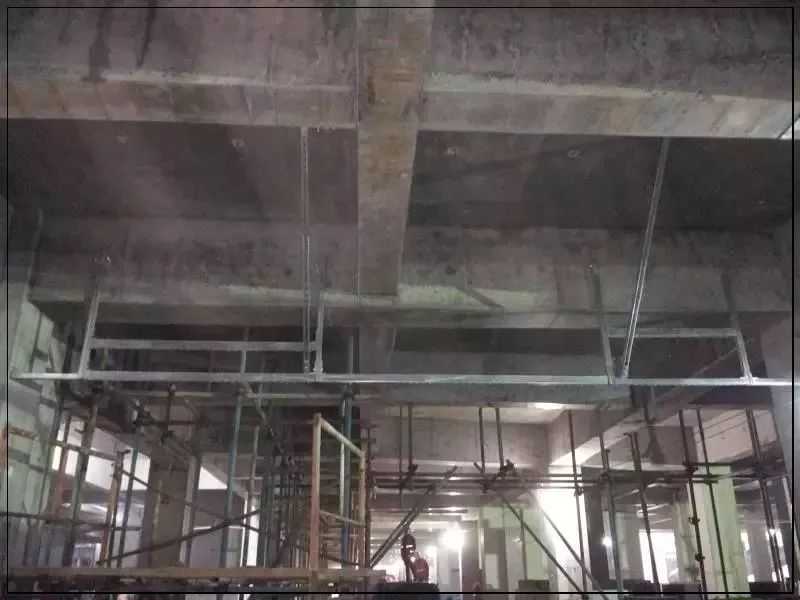

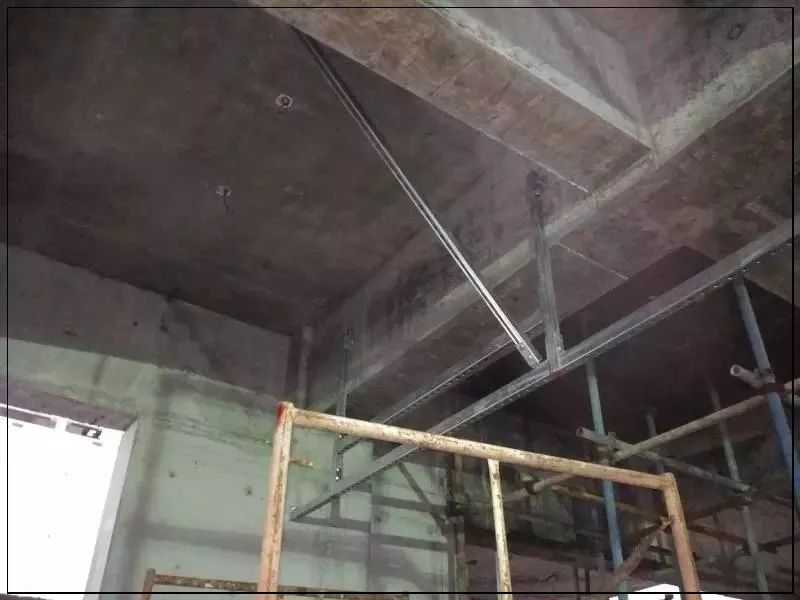

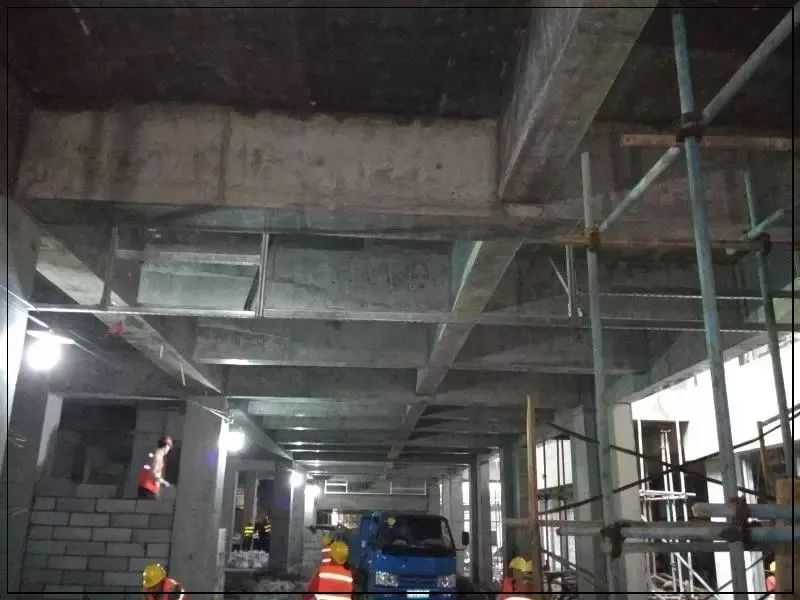

　　抗震支架現場圖片?

　　

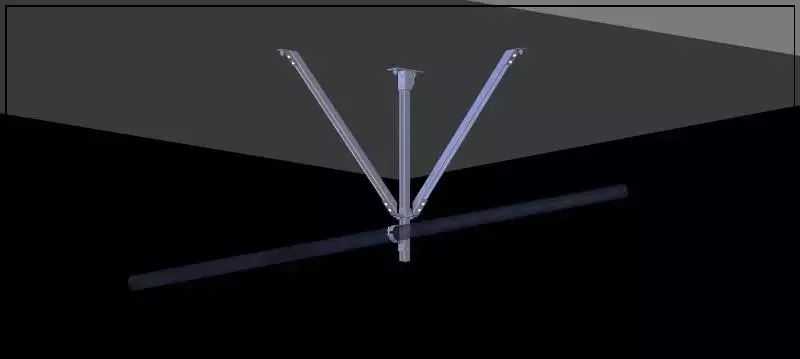

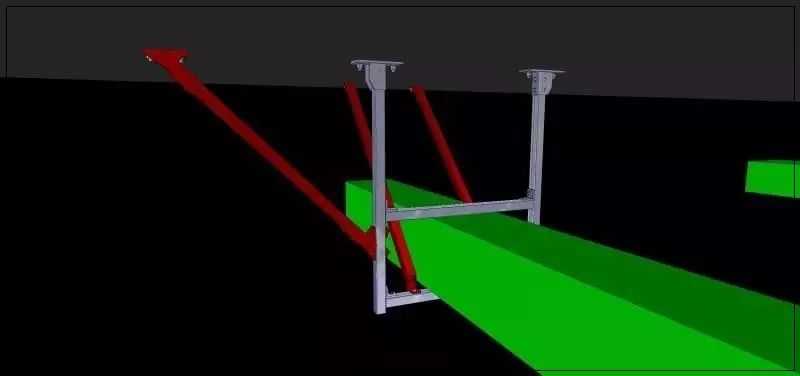

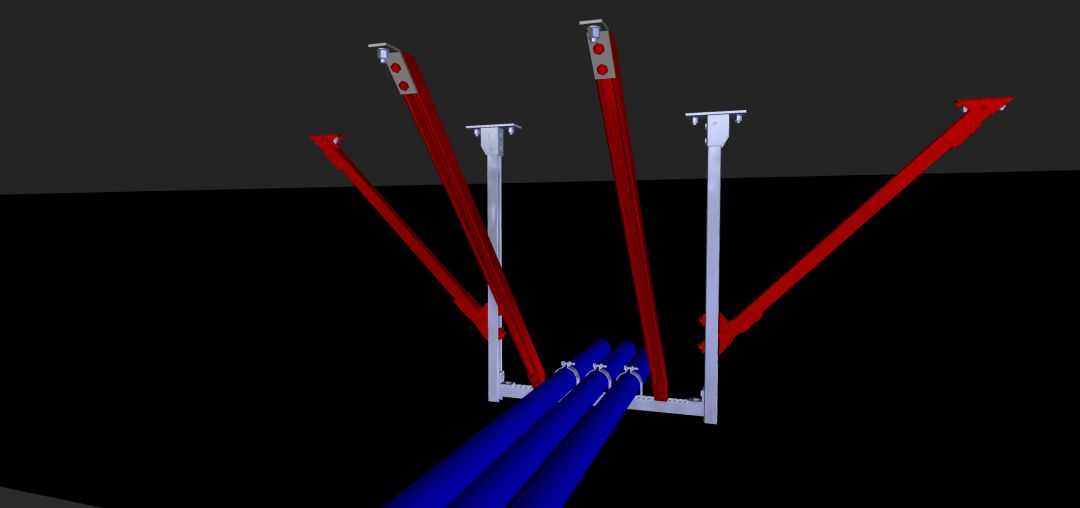

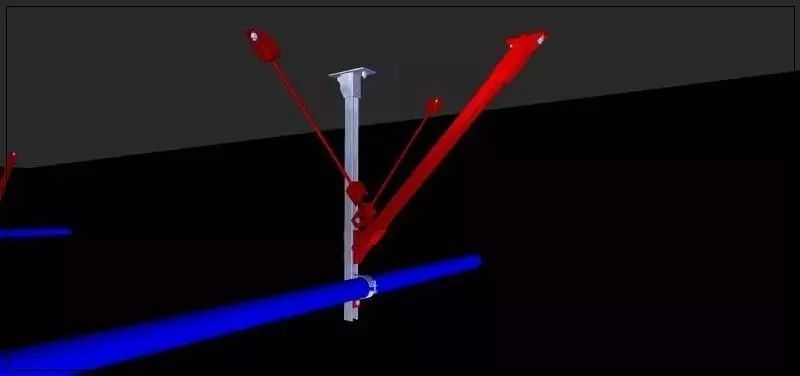

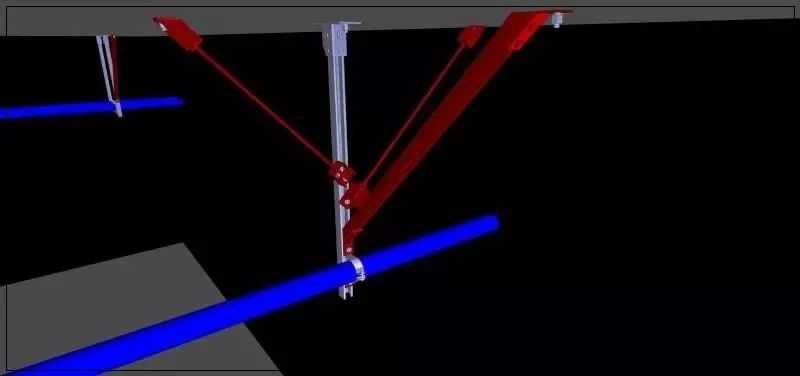

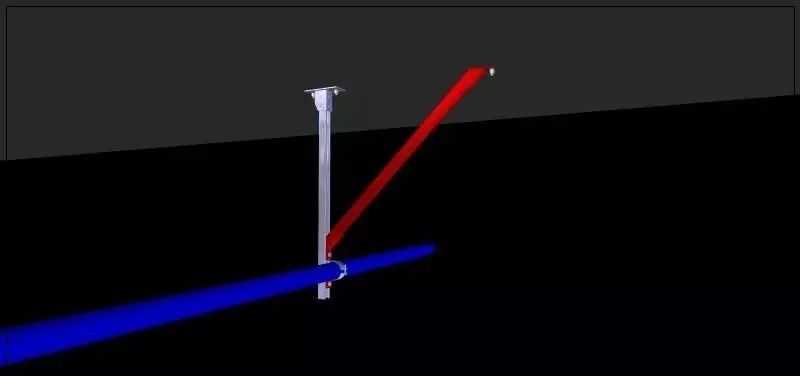

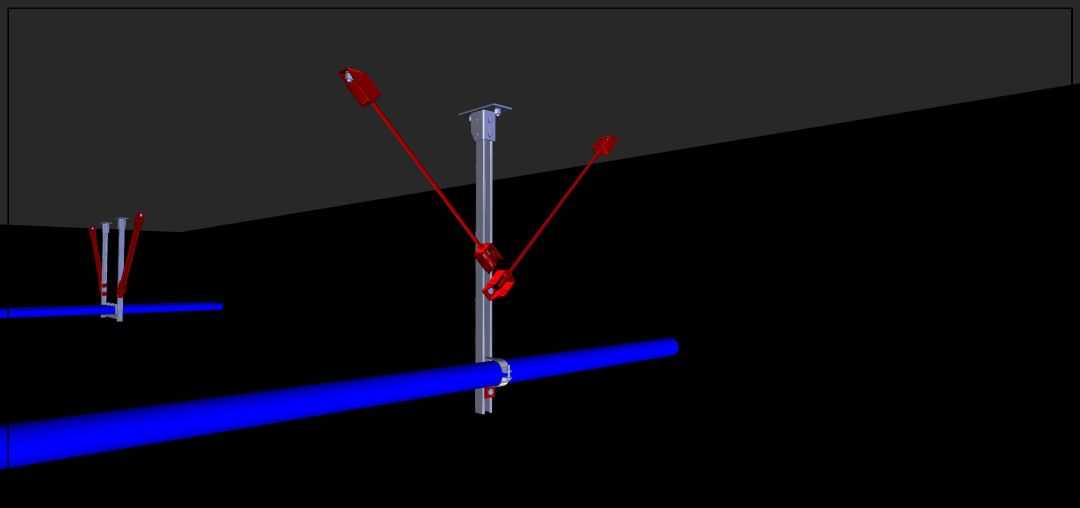

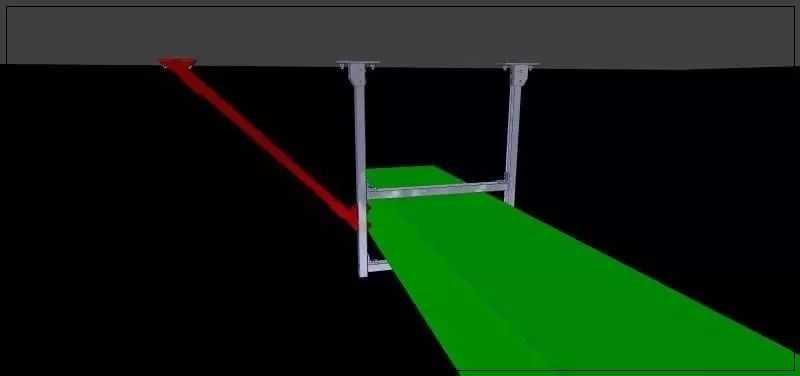

　　抗震支架BIM示意圖?

　　

　　

　　第六點

　　抗震支架常見廠家

　　合資檔：沃雷文等

　　獨資檔：伍爾特、喜利得、慧魚、哈芬等

　　國產檔：置華、優力可、新力緊、安固士、國力等

　　第七點

　　抗震支架常見問題

　　1、抗震支架誰來驗收?

　　現階段針對機電抗震支架僅有相關的設計規范，而驗收規范缺失，常規屬于質監站查驗范疇，建議不清楚的可以在實施前咨詢下當?shù)氐馁|(zhì)監站相關人員。

　　2、抗震支架價格?

　　很多同仁在后臺也在詢問抗震支架的價格怎么估算?現階段抗震支架廠家這么亂，價格怎么這么貴?

　　在這兒分享點我們平時工作時對于抗震支架的估算價格資料，僅供參考(你們征詢下來價格貴了，我們不負責)。

　　單獨抗震支架估算價格(獨資檔價格)：

　　公共建筑：50元/m2

　　工業建筑：100元/m2

　　獨資品牌>國產品牌10%價格;獨資品牌>合資品牌5%價格

　　或者

　　在2018版《浙江省通用安裝預算定額》中第十三冊新增設通用項目章節，在此章節中增加了抗震支架的安裝定額，成品單管抗震支架108.89元/個，成品門型抗震支架146.70元/個。

　　3、抗震支架深化圖紙是否需要設計院蓋章?

　　現階段根據相關規范、標準等，沒有準確說明廠家深化設計方案需要設計單位蓋章，但規范中有很多針對抗震支架的要求，建議廠家深化后至現場與施工單位、建設方、設計單位及監理單位確認。

　　第八點

　　抗震支架招標要求

　　

　　

　　

　　

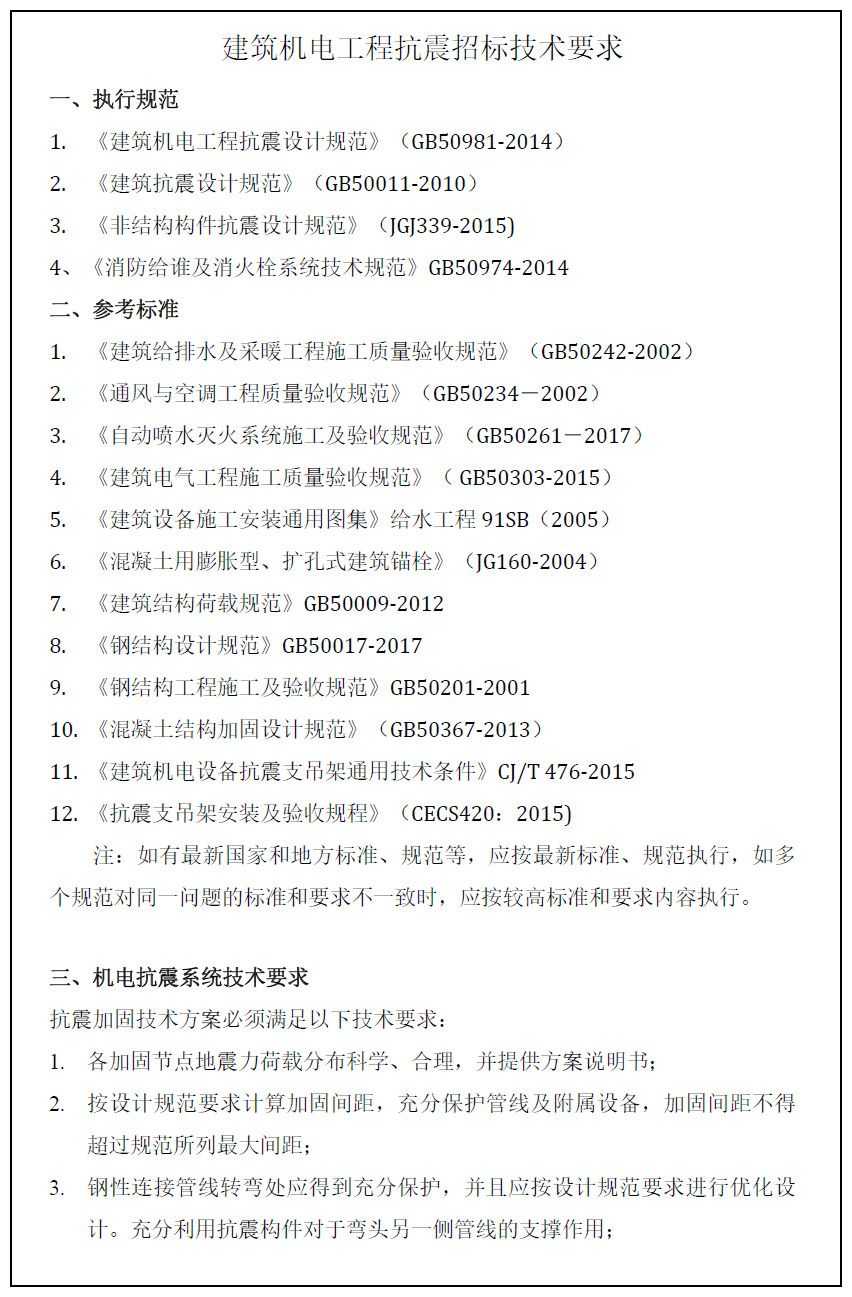

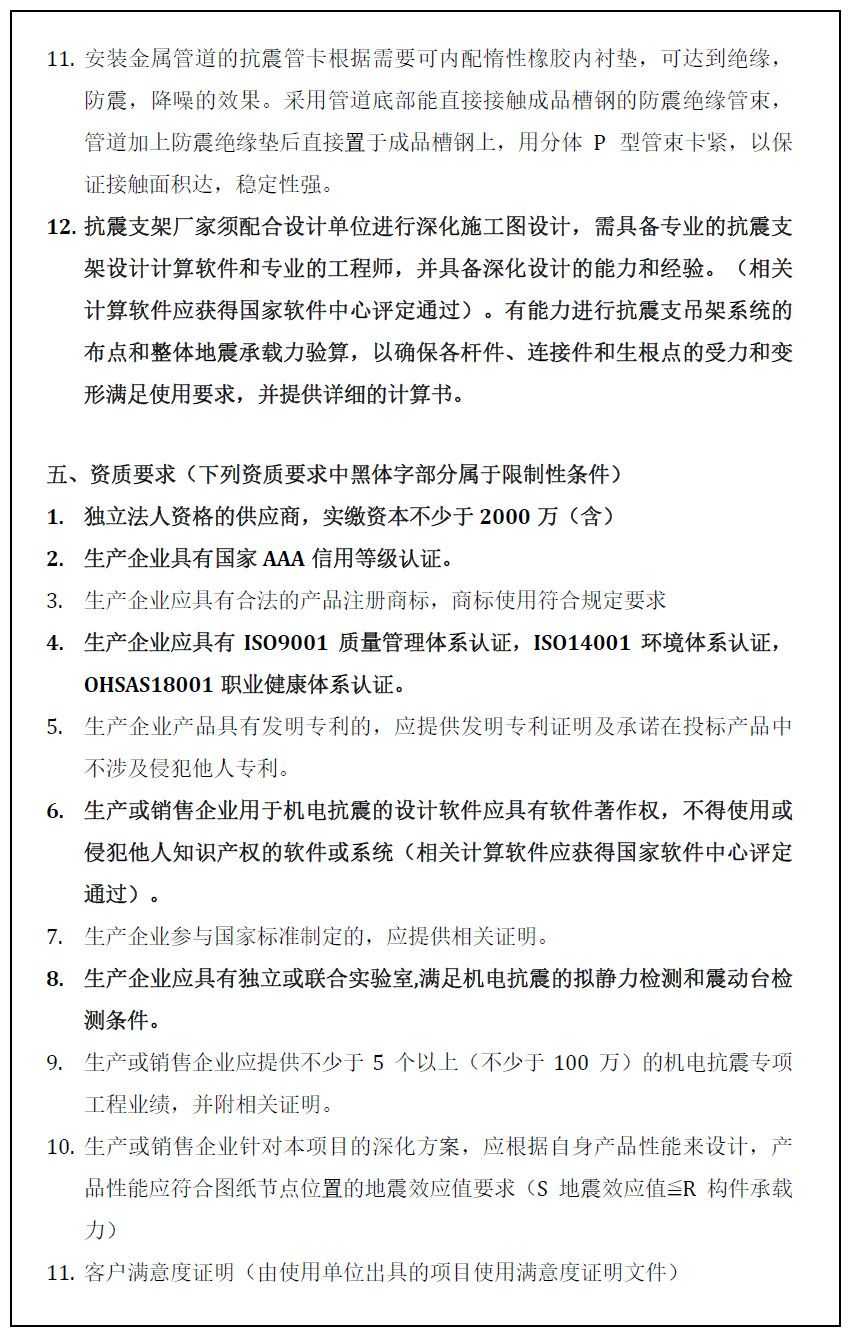

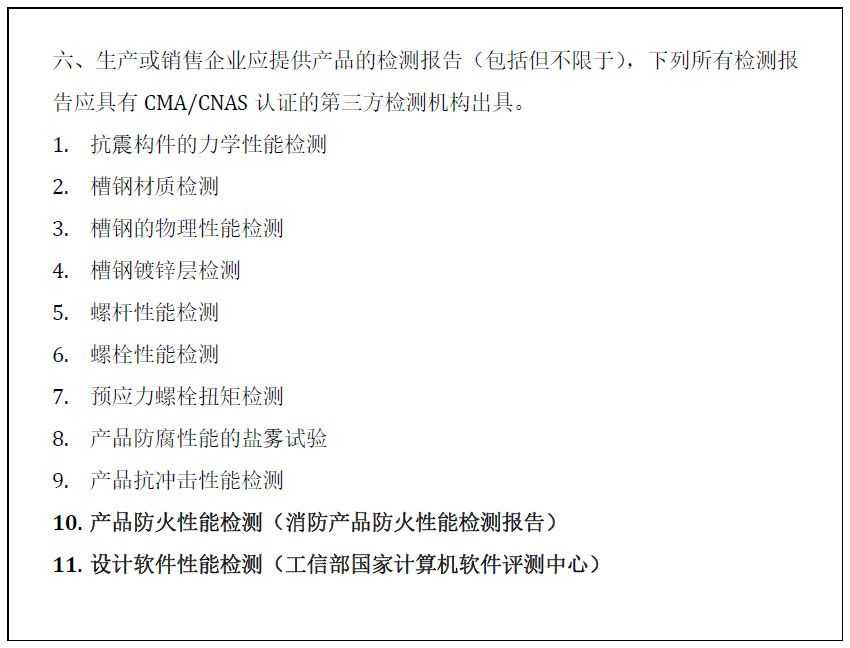

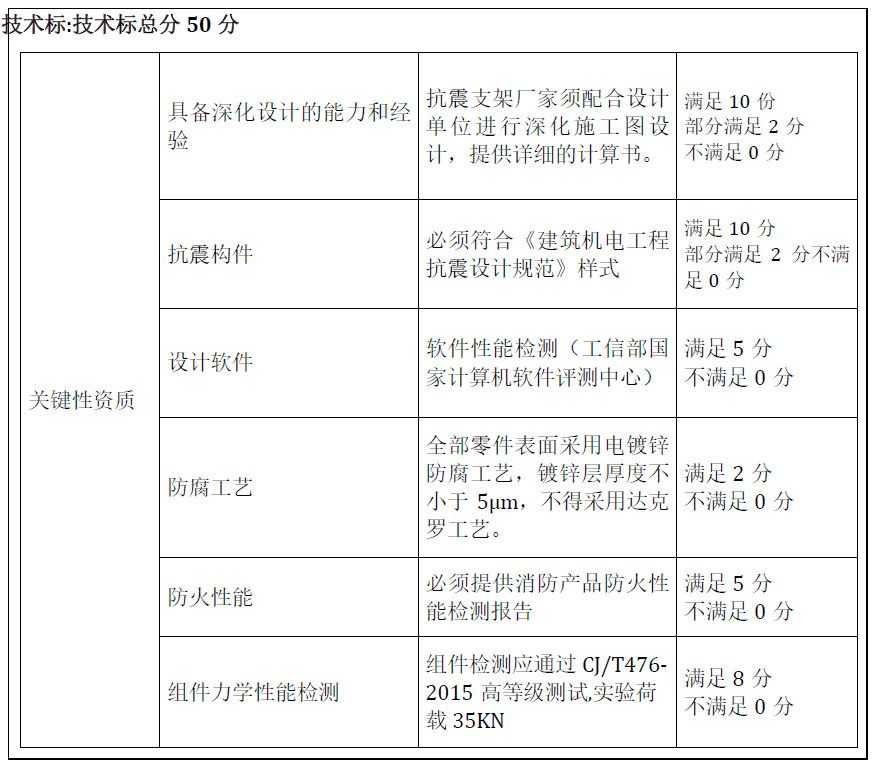

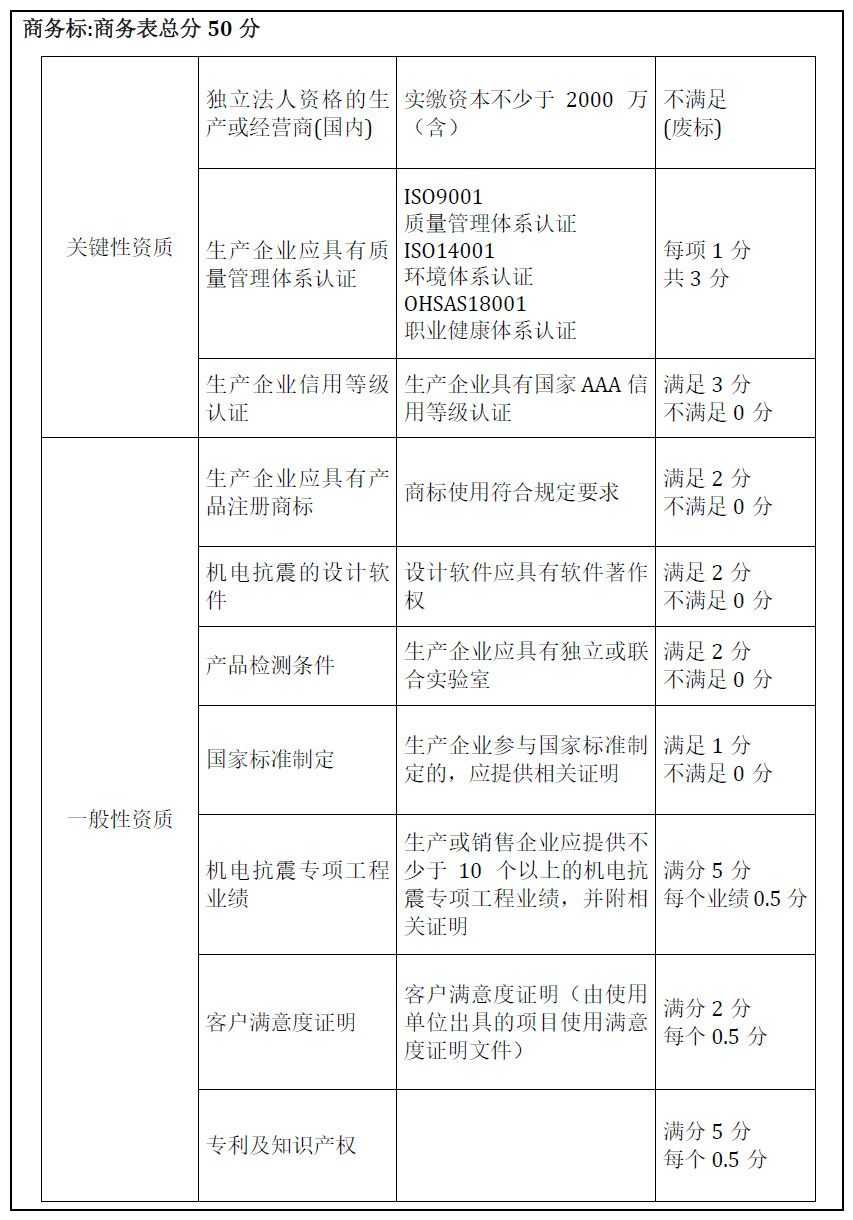

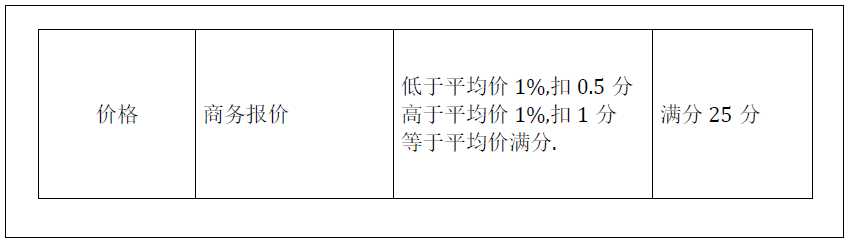

　　機電抗震支架評標方法?

　　

　　

　　

　　招標文件來源網絡

　　第九點

　　小結

　　最后，用一張圖和一句話來總結今天的文章。

　　

　　抗震支架，好產品，但需明朗化。
