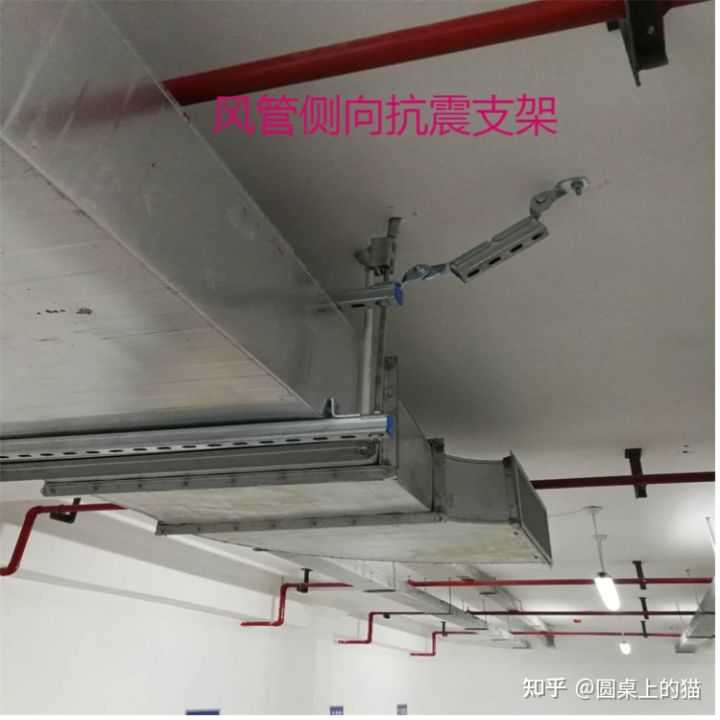

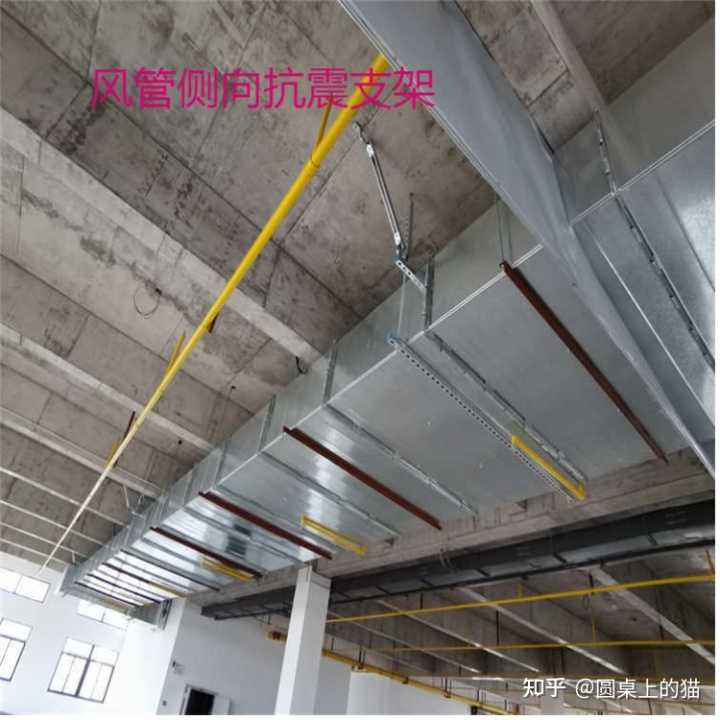

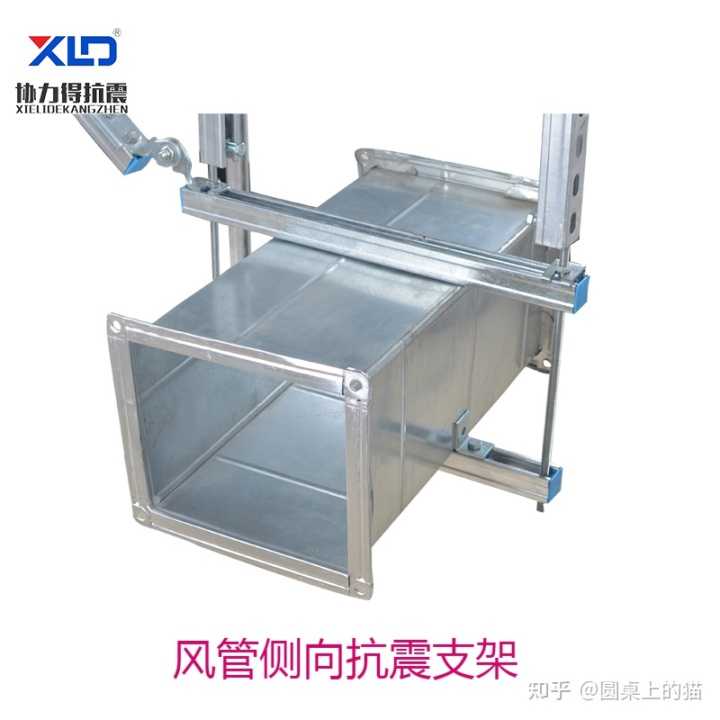

矩形風管側向抗震支架 通風管道抗震支架

　　風管抗震支架指將現代高層建筑內部附屬機電設備如：消防管道系統、通風與空調工程系統等機電設備與建筑結構體牢固連接,以地震為主要荷載的抗震支撐設施關系到人們的日常生活安危，可以在地震當中為各種機電系統提供充足的保護，主要用來抵御水平和垂直方向地震力量的破壞。起到的作用大家都是有目共睹的。其中風管抗震支架在通風管道的設計極其重要，為了起到作用，風管抗震支架在安裝時也要遵循一定的規則。

　　

　　風管抗震支架安裝的方案依據+方案范圍+方案要求：

　　一、方案依據

　　1、《建筑機電工程抗震設計規范》GB50981-2014

　　2、《建筑抗震設計規范》GB50011-2010

　　3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

　　4、省、市現行的其它建筑節能相關的法律、法規。

　　

　　二、方案范圍

　　1、防排煙風道、事故通風風道及相關設備。

　　2、矩形截面面積大于等于0.38平方和圓形直徑大于等于0.70米的風道。

　　三、方案要求

　　1、防排煙風道、事故通風風道抗震支撐最大設計間距9米，縱向抗震支撐最大設計間距18米。2、管道兩端設置側向抗震支牌，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。5、實際間距需經計算進行調整。6、節點分布需考慮管徑轉變。

　　
