抗震支架抗震設計要求

　　近年來，隨著科學水平和經濟條件的提高，人們對建筑安全越來越重視。

　　前不久黨的十九大順利召開，中國地震局黨組書記、局長鄭國光接受記者采訪時表示，十九大報告以人民為中心，明確了黨為誰服務、如何服務。下一步，地震系統也將把健全公共安全體系，把提升防災減災救災能力放在首要位置。爭取到2030年，我國要步入世界地震科技強國之列。

　　如今，國家已有明確規定，并出臺相關標準，要求在抗震設防烈度6度及以上地區的項目應當進行抗震措施，這就意味著建筑結構機電系統的抗震將在全國范圍內得到推廣和使用，其所帶來的市場效應巨大。

　　相信今后我國的抗震支吊架系統將會更加完善，人們的住房安全也將會有更大的保障，讓我們的居住場所變得更加安全、可靠，生活也會變得更加輕松、美好。

　　抗震支吊架

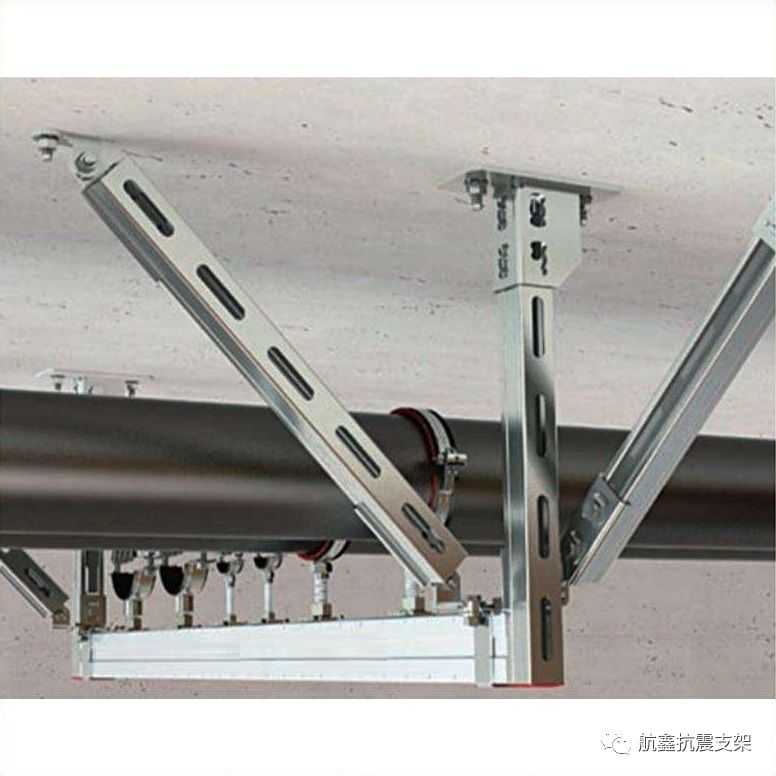

　　抗震支吊架是以地震力為主要荷載的支撐系統，由錨固體、加固吊桿、抗震連接構件及斜撐組成，并與建筑主體結構牢固連接;以保證整個系統的可靠性，應經過系統整體荷載測試，測試內容包括部件荷載測試、組件荷載測試，荷載力不低于2.2kN;應當提供檢測機構出具的整套抗震支吊架系統測試檢測報告。

　　整套支吊架系統應具備抗沖擊載荷耐火等級要求，在特殊荷載下發生火災情況的安全保證，確保發生火災情況下具有一定的耐火時效(不小于 120 分鐘);應當提供檢測機構出具的整套支架系統 120 分鐘防火測試檢測報告;用于抗震支吊架產品的 C 型槽鋼材質為 Q235B 及以上強度的鋼材，且滿足《碳素結構鋼》GB/T700-2006 規定;

　　C 型槽鋼為冷壓成型槽鋼，長度為 3000mm 或 6000mm 的標準型材;槽鋼側面應具有軸向加勁肋，以加強截面剛度及抗彎能力;以保證支架系統的可靠性，并能量化承載力性能指標;應當提供檢測機構出具的槽鋼材質檢驗報告、槽鋼正面抗壓。承載力測試檢測報告、側面抗壓承載力測試檢測報告、背孔受拉承載力測試檢測報告。

　　抗震支吊系統耐久性

　　為保證抗震支吊系統的耐久性，槽鋼表面應采用熱浸鍍鋅防腐處理，鋅層厚度不小于 65μm，暴露空氣中的槽鋼防腐需滿足 600h 中性鹽霧無紅銹測試;應當提供檢測機構出具的鍍鋅層厚度測試檢測報告、槽鋼600h 中性鹽霧試驗檢測報告。

　　C 型槽鋼卷邊內緣應帶有深度不小于 0.9mm 的齒牙，與之配合的連接扣件也應帶有相同深度的齒牙，所有配件的安裝依靠機械咬合實現，以保證部件之間依靠精確的機械咬合實現安全的抗剪、抗滑移性能，為整個系統提供可靠連接，確保整個抗震系統的安全可靠性，槽鋼與鎖扣的連接性能應不少于 200 萬次抗疲勞荷載作用;

　　應當提供檢測機構出具的200 萬次疲勞荷載測試檢測報告、鎖扣滑移載荷測試檢測報告、鎖扣卷邊承載力測試檢測報告。

　　抗震支架錨固

　　固定抗震支架的錨固采用后擴底錨栓，錨栓須滿足抗震、抗沖擊荷載和適用于混凝土張力區或裂縫混凝土的技術要求;錨栓等級不低于8.8級，且需滿足《混凝土用膨脹型、擴孔型建筑錨栓》JG160-2004 規定;應當提供檢測機構出具的錨栓抗拉、抗剪承載力測試檢測報告。

　　配套安裝金屬管道的管卡內需配惰性橡膠內襯墊，以達到絕緣，防震，降噪(降噪至少達到 8dB)的效果。金屬管道與管卡接觸處均應加絕緣墊，天然橡膠含量達 28以上的天然橡膠，按不同管徑和支承要求制造成型，以滿足各系統防迷流要求。

　　提供以上所有檢測報告應當蓋有 CNAS 國家實驗室認證章、CMA 國家計量認證章和 CAL 質量監督檢驗機構認證章，并由檢測機構出具，需提供測試檢測報告復印件，原件備查。

　　抗震支架標準

　　應遵循的標準：制造廠家提供的產品，其設計、制造、檢驗、檢測、包裝和運輸，在滿足國家及行業規范、標準的新版本及 ISO9001 質量保證體系的前提下，應滿足或高于本招標文件技術要求的規定。如有新的國家和地方標準、規范等，應按新標準、規范執行，如多個規范對同一問題的標準和要求不一致時，應按較高標準和要求內容執行。

　　支吊架供應商應具有根據招標人提供的綜合管線設計圖進行抗震支吊架深化設計的能力，廠家對抗震支吊架受力情況、抗震性能及材質選型進行詳細計算，提供抗震力學計算書通過對上述成品支架及抗震支吊架的支架形式、生根方式、布置間距、適用規范及標準、等分析比較我們可以得知，承重支吊架與抗震支吊架是分屬不同系統的，其各自的所承擔的任務也不相同，因此在設計時應按照各自相關規范及圖集分別進行設計，相互不可替代及共用。

　　抗震支架布置節點與成品支架節點重合時，抗震支架應避開成品支架布置節點，在不大于設計間距位置處安裝，以成品支架一側為佳。
