抗震支架圖紙深化設計

　　抗震支架圖紙深化設計，將有各種不同的設計規范，不過從現有的情況來看，在確認抗震支架的供應商之后，一定要做好深化設計。

　　1.抗震支架圖紙?jiān)趯?shí)際深化設計中，還應根據具體情況，結合各種綜合管道的設計，對抗震支架進行有效的深化設計，提供專業軟件，并提供相關的成品支架系統信息表，這些內容涵蓋的范圍較廣，如在抗震支架實際設計中，較多地采用了專業軟件，在設計時考慮到支架各節點的設計，在吊桿或連接裝置的選材等。

　　2.抗震支架在進行設計時，應考慮深化設計后支架詳細布置圖，了解每個抗震支架的節點詳圖，還應考慮進行施工或進行后期驗收。

　　3.抗震支架在進行實際設計的時候，要考慮到深化設計的情況，要提供更多的抗震支架設計的材料清單，并且要提供服務計劃，要通過各種不同的方式來保證施工順利。

　　主要事項：抗震支架在進行深化設計時，一定要考慮到更多的承載力，應提供抗震支架設計時所用材料的清單，并提供服務計劃，以確保施工順利進行。

　　抗震支架布點圖設計要求：

　　1、防排煙風道、事故通風風道抗震支撐最大設計間距9米，縱向抗震支撐最大設計間距18米;

　　2、管道兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

　　3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

　　4、節點分布需考慮管徑改變和旁通等因素。

　　5、實際間距需經計算進行調整。

　　6、荷載及長細比將影響節點分布。

　　7、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

　　下面協力得將抗震支架深化設計中能遇到的各種情況為大家講解下：

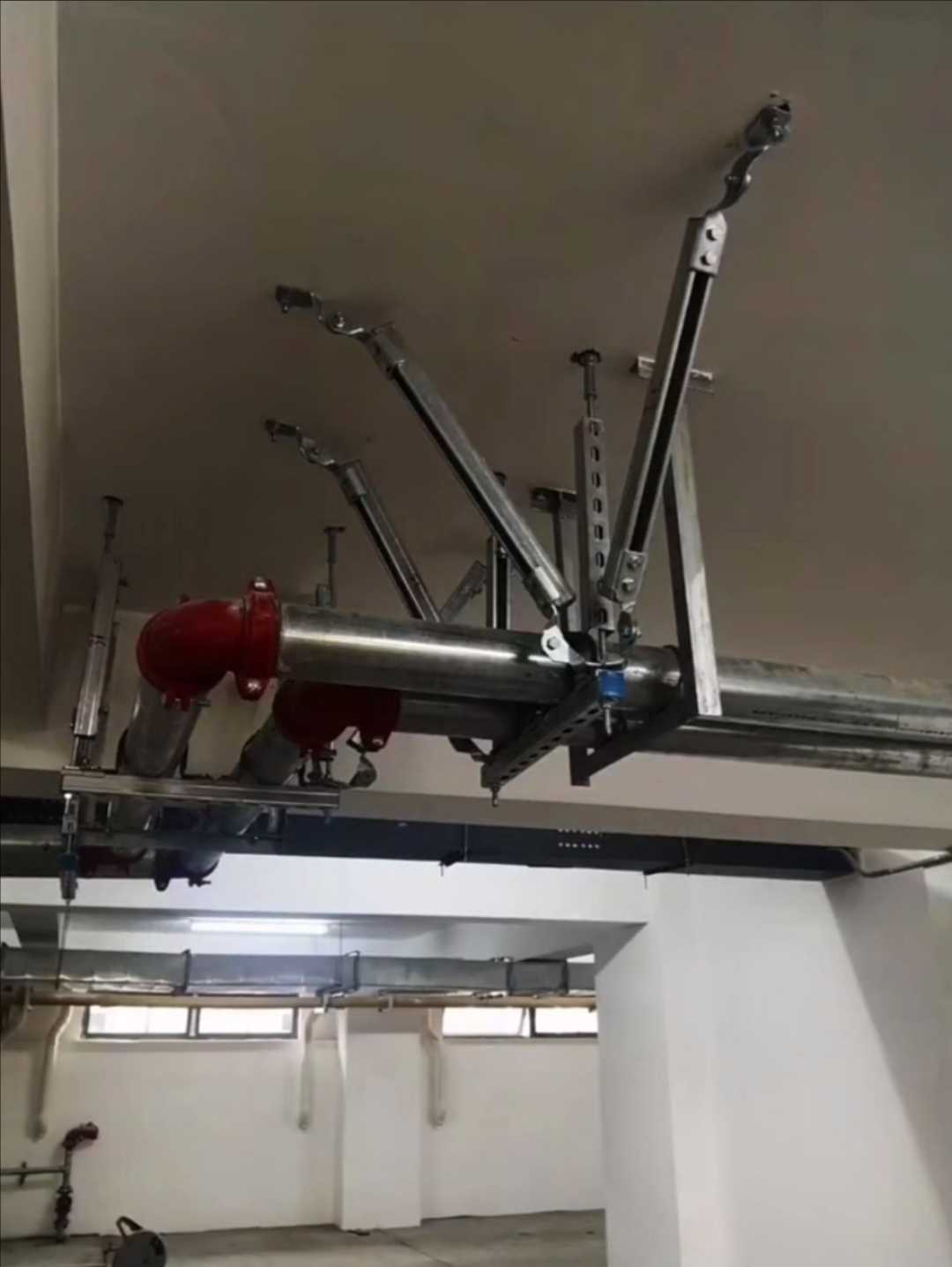

　　一、給排水專業抗震支架設計

　　1、《建筑機電工程抗震設計規范》GB50981-2014第4.1.2.3條需要設防的為室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道。

　　2、給排水專業剛性連接金屬管道的側向抗震支吊架最大間距不超過12m，雙向抗震支吊架不超過24m。

　　3、單管及雙管組合抗震支吊架最大布置間距為12m;三~四水管組合抗震支吊架最大布置間距為10m;五~六水管組合抗震支吊架最大布置間距為8m;七水管~七水管以上抗震支吊架最大布置間距為6m。(以上僅適用于DN65~DN200的水管，其余水管間距根據計算而定)

　　4、當計算干管側向抗震支吊架重力荷載時應將下一級支管同向重力荷載計算在內。因此，對于水管支管小于2m的，不布置抗震支吊架;2m~4m的，布置一個雙向抗震支吊架;大于4m的，按“一個單向一個雙向，隔一布一”的方式即可。

　　5、對于水管拐彎點之后長度小于2米的，無需布置抗震支架，需在另一側布置雙向抗震支吊架。

　　6、對于折線形水管情形，分為以下情況：

　　(1)回字型

　　A、當水管中間段L≤2.0m時，中間段無需布置抗震支吊架,兩側水管分別布置側向和雙向抗震支吊架。

　　B、當2.0m<水管中間段L≤4.0m時，中間段需布置一個雙向抗震支吊架。

　　C、當水管中間段L>4m時，中間段兩端需布置側向抗震支吊架，如超過12m，增設雙向抗震支吊架。

　　(2)直線彎折偏移型

　　A、當L≤0.75m，或者L≤橋架或暖通的寬度時，可視為一條直線，抗震支吊架布置間距不得超過12m。

　　B、當0.75m

　　C、當2.0m

　　D、當L>4.0m時，折線段兩端需布置側向抗震支吊架，如超過12m，中間需布置雙向抗震支吊架。

　　7、剪力墻可視為一個雙向抗震支吊架。

　　8、水平管線轉彎處≥30°時，需在轉彎點0.6m范圍內各布置側向抗震支吊架。

　　9、水平管道在安裝柔性補償器及伸縮節的兩端應設置側向和縱向抗震支吊架——對于抗震縫位置水平管道兩側需設計抗震支吊架。

　　10、當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm范圍內設置側向支撐，垂直管線底部距地面大于0.15m應設置抗震支撐。對于地面上的管線應采用砼支墩更為堅固牢靠耐久。

　　二、電氣專業抗震支架設計

　　1、內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

　　依據圖集16D707-1《建筑電氣設施抗震安裝》，尺寸在100x100mm 及以上的電纜梯架、電纜槽盒均屬于“重力大于等于150N/M”的范圍，需進行抗震設計。

　　2、電氣專業橋架側向抗震支吊架最大間距不超過12m，側向及縱向抗震支吊架不超過24m。

　　3、其余抗震支吊架布置情況詳?shù)谝粭l給排水專業抗震支吊架設計技術措施。

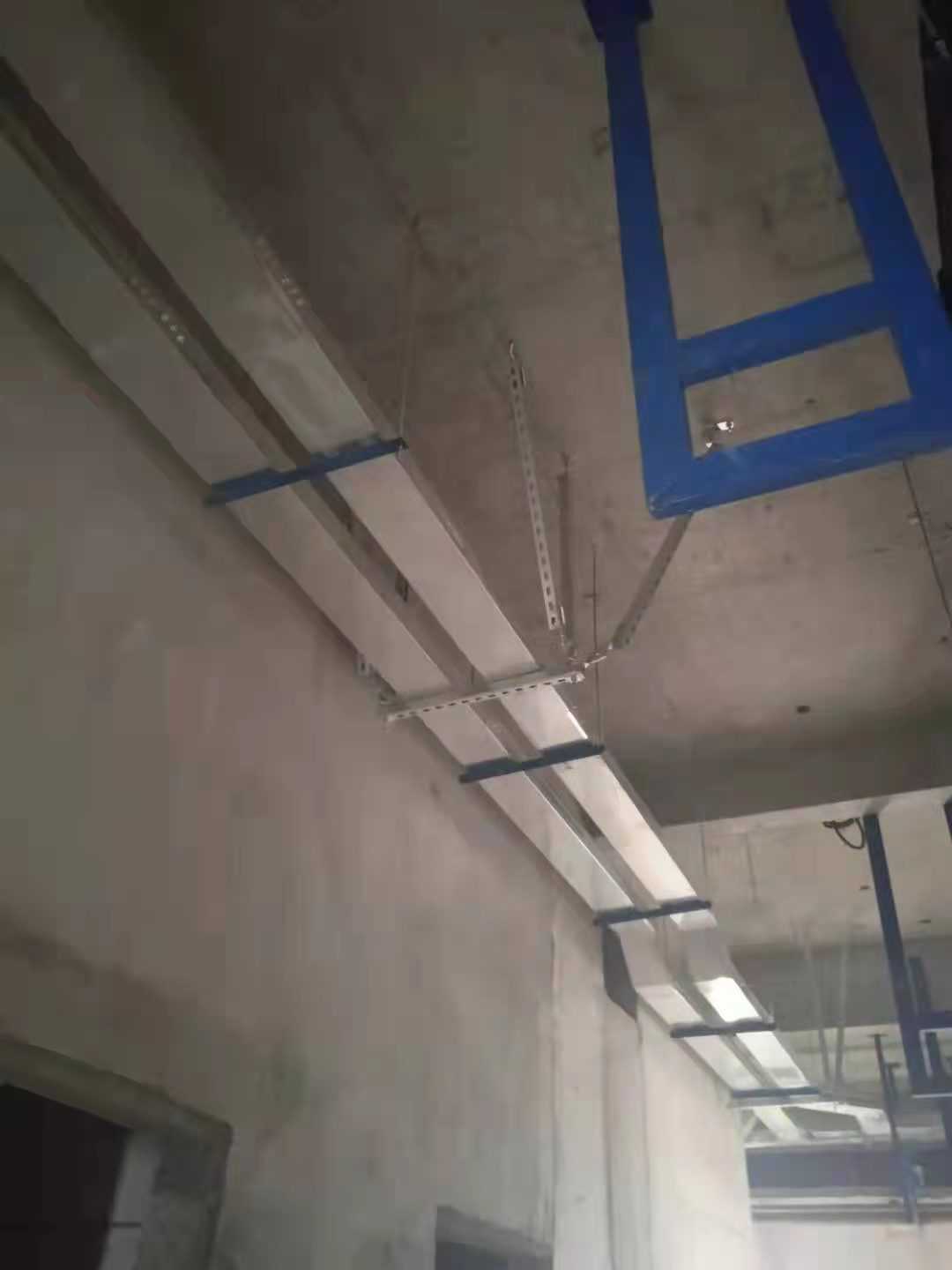

　　三、暖通專業抗震支架設計

　　1、防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

　　2、矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風道可采用抗震支吊架?？照{(diào)器管路只需布置在大型區域(800x500mm,1000x400mm)，小型區域可以不布置。

　　3、暖通專業側向抗震支吊架最大間距不超過9m，側向及縱向抗震支吊架不超過18m。

　　4、暖通設備抗震支架或支座通常由中標的設備廠家配套設計和安裝。

　　5、抗震支吊架不得布置在風管出風口位置。

　　6、其余抗震支吊架布置情況詳?shù)谝粭l給排水專業抗震支吊架設計技術措施
