抗震支架要求及規范（抗震支架有哪些相關知識要求）

抗震支架的安裝施工時，可以適當偏離管道和電線套管，但其偏離程度不能過大，風管的施工也允許一定程度的偏離其偏離程度要求小于風管總寬度的兩倍。在管道的垂直轉彎處，抗震支架的設置是必須的，當轉彎角度大于或小于90°時，應注意抗震托架的長度，該長度應略大于設計長度。支架應設置在支架的側面和垂直表面上，以確保結構穩定性。

抗震支架在供水管道的抗震支架設計中，應充分考慮熱膨脹和收縮引起的水膨脹和收縮對管徑和體積的影響。管道和管道在垂直方向上的距離應符合設計規則，管道和主干道之間的距離應適當調整。剛性的抗震吊架不能直接移至其他部分的結構上進行使用，由于剛性材料的特殊性，其支架結構與一般支架結構差距較大，直接使用較好的起不到保護作用。管線在建筑較為狹窄的部分中穿過時，應注意沉降和位移的設計和施工。抗震支架安裝的最佳角度是45°，但是在實際施工中可能會有一些偏差，這需要現場實際分析和相應的調整。相關規范： 2014年10月9日，中華人民共和國住房和城鄉建設部第585號文件：住房城鄉建設部關于發布國家標準《建筑機電工程抗震設計規范》的公告，批準《建筑機電工程抗震設計規范》為國家標準，編號為GB50981-2014，自2015年8月1日起實施。其中，第1.0.4、5.1.4、7.4.6條為強制性條文，必須嚴格執行。所以，自2015年8月1日之后出具圖紙或出具圖紙審查報告的工程，均需設置建筑機電工程抗震支吊架。

設計依據：

1、依據《建筑抗震設計規范》GB50011-2010，第3.7.1條：非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身與結構主體的連接應進行抗震設計。

2、依據《建筑機電工程抗震設計規范》GB50981-2014，第1.0.4條：抗震設防

　　抗震支架安裝施工時，可以適當偏離管道和電線套管，但偏離程度不能太大，風管的施工也允許有一定的偏差，偏差不超過風管總寬度的兩倍。在管道的垂直轉彎處，需要設置抗震支架。當轉角大于或小于90°時，應注意抗震支架的長度，宜略大于設計長度。支架應放置在支架的側面和垂直表面上，以確保結構穩定性。

　　抗震支座在給水管道抗震支座的設計中，應充分考慮熱脹冷縮引起的水的熱脹冷縮對管徑和體積的影響。管線與管線的垂直距離應符合設計規定，管線與主干道的距離應適當調整。剛性抗震吊架不能直接移到結構的其他部位使用。由于剛性材料的特殊性，其支撐結構與一般的支撐結構有較大差距，直接使用無法起到保護作用。管道穿越建筑物狹窄部位時，應注意沉降和位移的設計和施工。安裝抗震支撐的最佳角度為45°，但實際施工中可能會有一定偏差，需要現場實際分析并進行相應調整。相關規范:2014年10月9日中華人民共和國住房和城鄉建設部585號文件:住房和城鄉建設部關于發布建筑機電工程抗震設計國家標準規范的公告，批準為國家標準，編號為GB50981-2014，自2015年8月1日起實施。其中，第1.0.4、5.1.4和7.4.6條是強制性的，必須嚴格執行。因此，自2015年8月1日起，已出圖或已出圖審查報告的工程，要求建筑機電工程抗震支吊架。

　　設計基礎:

　　1.根據《建筑抗震設計規范》GB50011-2010第3.7.1條:非結構構件，包括建筑物的非結構構件和附著在建筑物上的機電設備，應通過抗震設計與主體結構連接。

　　2.根據《建筑機電工程抗震設計規范》GB50981-2014第1.0.4條:抗震設防烈度6度及以上地區的建筑機電工程設施，必須進行抗震設計。本規范適用于抗震設防烈度為6度至9度的建筑機電工程設施的抗震設計;不適用于抗震設防烈度大于9度或有特殊要求的建筑機電工程抗震設計。

　　設計范圍:

　　1、DN65以上的生活給水、消防、采暖及空調水管道系統;

　　2.懸吊管道中重力大于1.8KN的設備或計算長度超過300mm的吊桿;

　　3.內徑不小于60毫米的電氣管道;

　　4.重力不小于150N/m的電纜槽、電纜槽盒和母線槽;

　　5.矩形截面面積≤ 0.38m2，圓形直徑大于等于0.7m的通風空調系統;

　　6.所有排煙管道、緊急通風管道和相關設備。

　　7.內徑不小于25毫米的燃氣管道;建筑高度> > 50m的建筑物內，燃氣管道應設置抗震支撐;

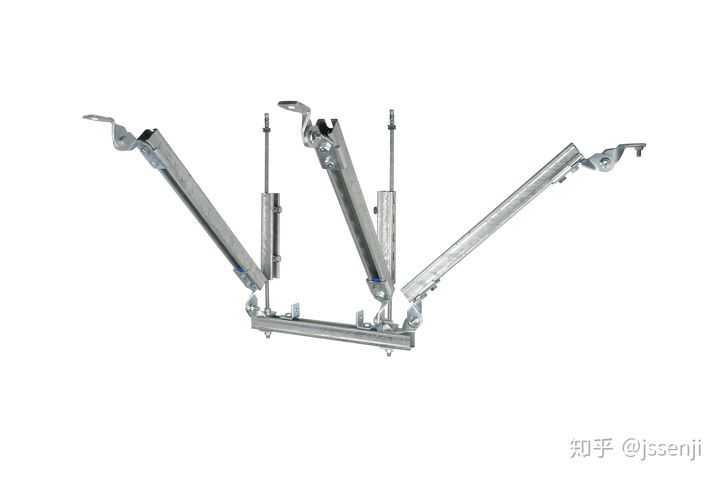

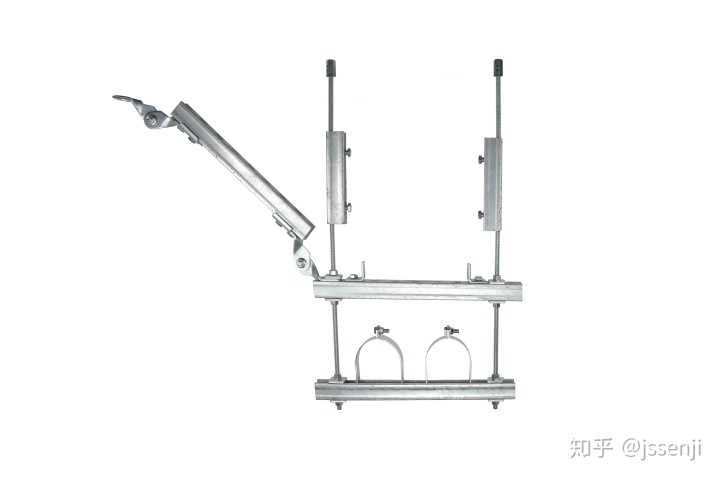

　　8.屋頂上的普通天線等。形式:按設置形式分為單管螺旋式、單管座式、多管座式、組合式等。分力:豎向地震支吊架、橫向地震支吊架、縱向地震支吊架等。

烈度為6度及6度以上地區的建筑機電工程設施必須進行抗震設計。本規范適用于抗震設防烈度為6度至9度的建筑機電工程設施抗震設計；不適用于抗震設防烈度大于9度或有特殊要求的建筑機電工程的抗震設計。

設計范圍：

1、DN65以上的生活給水、消防、采暖及空調水等管道系統；
