抗震支架用設計規范參考的什么標準？

　　抗震支架依據GB50981-2014《建筑機電工程抗震設計規范》：第1.0.4條(強條)規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

　　第3.1.6條條文說明規定了需進行抗震設防的內容：

　?、賾业?a href='/freelist/guandao_1.html' target='_blank'>管道中重力大于1.8kN的設備;

　?、贒N65以上的生活給水、消防管道系統;

　?、劬匦谓孛婷娣e大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統;

　　④對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。 第3.1.8條規定穿過隔震層的建筑機電工程程管道應采用柔性連接或其他方式，并應在隔震層兩側設置抗震支架。

　　

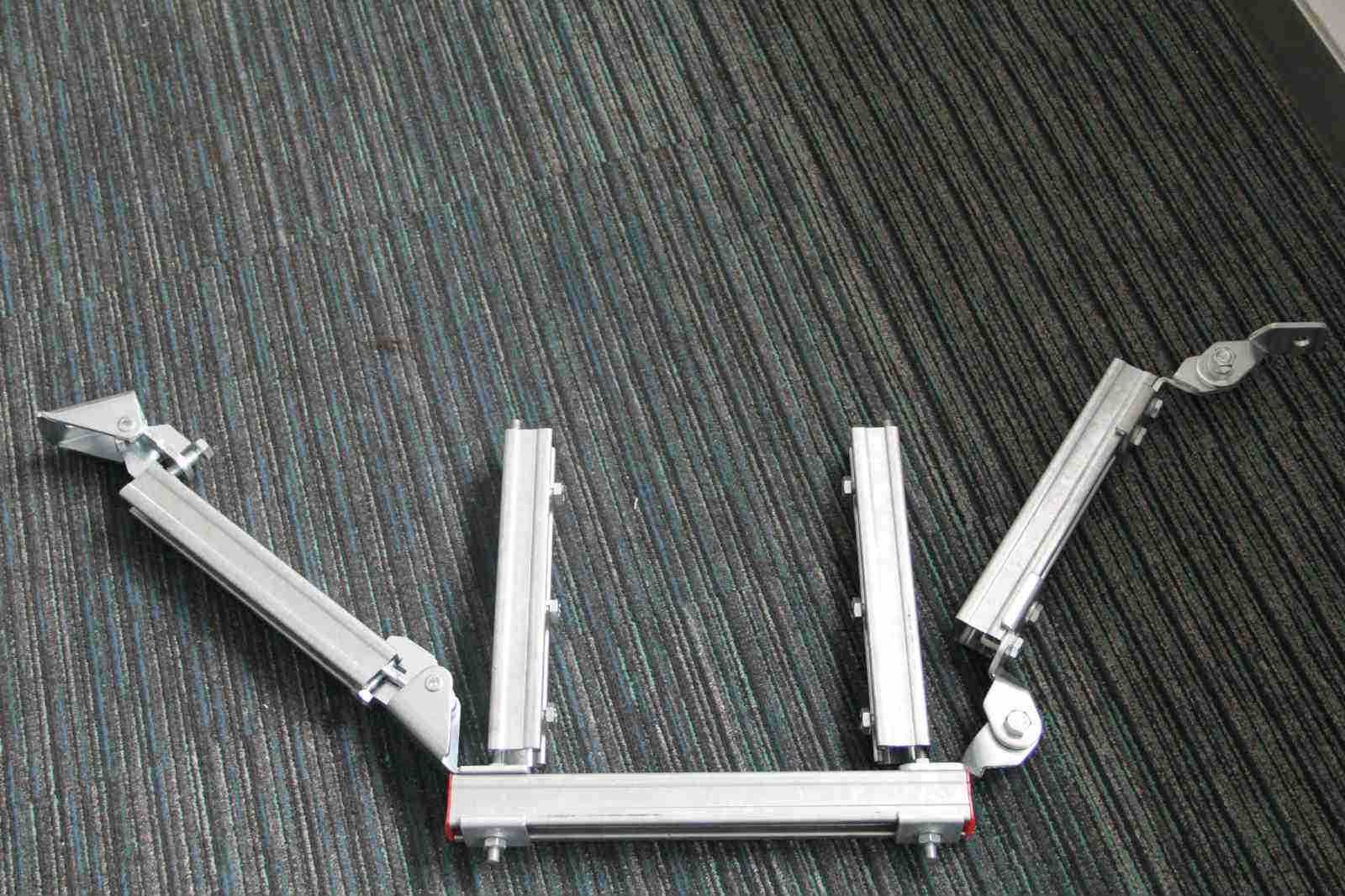

　　抗震支架

　　限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。 抗震支架在地震中應對建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用;抗震支架應根據其承受的荷載進行驗算;

　　組成抗震支架的所有構件應該采用成品構件，連接緊固件的構件應便于安裝;保溫管道的抗震支架限位應按照管道保溫后的尺寸設計，且不應限制管道熱脹冷縮產生的位移。

　　以上內容參考：百度百科-抗震支架

　　根據《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以"預防為主"的方針，經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)狻崃?、電力、通訊等機電工程設施。

　　當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

　　機電抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。

　　2015年住房城鄉建設部發布國家標準《建筑機電工程抗震設計規范》 公告:批準《建筑機電工程抗震設計規范》為國家標準，編號為:GB 50981-2014，自2015年8月1日期實施。

　　建筑機電抗震系統的組成包括立管管束、鋼梁及檁條夾鉗、環狀管吊、防震斜撐系統、防震鋼吊件與支撐等等。

　　

　　擴展資料

　　抗震支架設計要求：

　　抗震支架鉆孔應使用臺鉆，嚴禁使用火焰割孔，直角支架在轉角處要采用煨彎，煨制要圓滑均勻。

　　支架要做到無毛刺、豁口、漏焊等缺陷，本工程支架采用鍍鋅型鋼支架，因此支架制作好安裝前要二次鍍鋅，在安裝后有損壞部分即使刷漆防腐抗震支架下料前，先將型鋼調直。

　　小型型鋼下料采用砂輪切割機切割，大型型鋼可采用火焰切割。割切端面的延邊和毛刺，用砂輪磨光機磨光，保證切口端面美觀。

　　立管的承重支架安裝要牢固可靠，所采用的形式及組合焊接的質量必須達到要求，必要時應做承重試驗，支架與管道的錨接必須可靠牢固。

　　管道支架位置要準確，做到橫平豎直，平整牢固，與管道接觸緊密。在支架上固定管道，采用U型管卡。

　　制作固定管卡時，卡圈必須與管道外徑緊密吻合、緊固件大小與管徑匹配，擰緊固定螺母后，管道要牢固不動。

　　垂直抗震支架安裝應設置防晃支架和固定承重支架。立管底部一個承重固定支架，同時設置防晃支架;

　　主管三通與管道彎頭處應增設支架固定，固定支架必須安裝在設計規定的位置上，不得任意移動。

　　立管支架現場制作安裝時，采用“吊垂線”法，從立管安裝位置的頂端，吊線錘，逐層核對，確保該管線在能夠施工的有效尺寸范圍內;

　　再確定該管線具體安裝位置，標注需要設置支架的地點，測量出該店支架外形尺寸，編號登記，依次制作安裝。對采用溝槽連接的大口徑水平管，在卡箍連接點，需要增設支架。

　　抗震支架安裝要牢固可靠，生根點采用膨脹螺栓的，所鉆孔的直徑與膨脹螺栓的外徑應匹配，嚴禁在空心磚墻上使用膨脹螺栓，確保生根點的承重能力。

　　在預埋件上焊接生根時要確保焊接質量，防止虛焊及焊接強度不夠。

　　成排管道盡量使用抗震支架，抗震支架的生根點必須在預埋件上焊接，如沒有預埋件必須使用符合要求的膨脹螺栓，以確保支架的承重能力。

　　參考資料來源：百度百科-建筑抗震設計規范

　　瑞德抗震支架依據GB50981-2014《建筑機電工程抗震設計規范》的要求，下列管線系統需要進行抗震設計：懸吊管道中重力>1.8kN的設備DN65以上的生活給水、消防管道系統矩形截面面積≥0.38m2和圓形直徑≥0.7m的風管系統內徑≥25mm的燃?xì)夤艿婪琅艧燂L(fēng)道、事故通風風道及相關設備應采用抗震支吊架內徑≥60mm的電氣配管及重力≥150N/m的電纜梯架、電纜槽盒、母線槽 展開全部 這個抗震的話就不懂了。要范圍的話，你可以百度看一下有沒有。
