淺談抗震支架組成與施工步驟

　　抗震支吊架在地震中可對給排水系統、空調系統、電氣管線系統提供充分的保護，所以抗震支吊架在任何時候、任何安裝角度都須大于地震力。水平方向的地震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算。

　　關鍵詞：抗震支架、成品構件、縱側向支撐、尺寸設計：

　　一、抗震支架的組成：

　　由C型槽鋼、M12螺桿、槽鋼鎖扣、后擴底螺栓、M12 螺母、M12螺絲、槽鋼底座、輕型包角，扣件等組成主體框架，歐姆型管夾、標準抗震管束、限位夾固定管線等為支架上管道安裝件組成。

　　

　　二、抗震支吊架的施工步驟:

　　熟悉圖紙→測量記錄(定位標記)→加工(切割、打磨)→吊點脹栓(或擰爆)安裝→垂直向吊桿安裝→橫擔(或管卡)安裝→側向、縱向加固件安裝。

　　三、抗震支架施工要求：

　　給排水專業：

　　1、《建筑機電工程抗震設計規范》GB50981-2014第4.1.2.3條 需要設防的為室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道。

　　2、給排水專業剛性連接金屬管道的側向抗震支吊架最大間距不超過12m，雙向抗震支吊架不超過24m。

　　3、單管及雙管組合抗震支吊架最大布置間距為12m;三~四水管組合抗震支吊架最大布置間距為10m;五~六水管組合抗震支吊架最大布置間距為8m;七水管~七水管以上抗震支吊架最大布置間距為6m。(以上僅適用于DN65~DN200的水管，其余水管間距根據計算而定)。

　　4、當計算干管側向抗震支吊架重力荷載時應將下一級支管同向重力荷載計算在內。因此，對于水管支管小于2m的，不布置抗震支吊架;2m~4m的，布置一個雙向抗震支吊架;大于4m的，按“一個單向一個雙向，隔一布一”的方式即可。

　　5、對于水管拐彎點之后長度小于2米的，無需布置抗震支架，需在另一側布置雙向抗震支吊架。

　　

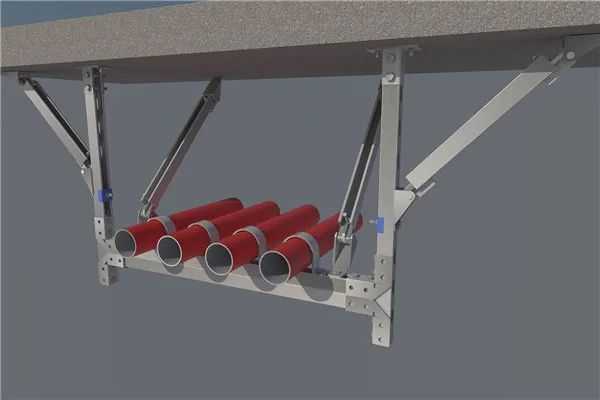

　　▲管道抗震支吊架

　　電氣專業：

　　1、內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

　　依據圖集16D707-1《建筑電氣設施抗震安裝》，尺寸在100x100mm 及以上的電纜梯架、電纜槽盒均屬于“重力大于等于150N/M”的范圍，需進行抗震設計。

　　2、電氣專業橋架側向抗震支吊架最大間距不超過12m，側向及縱向抗震支吊架不超過24m。

　　3、其余抗震支吊架布置情況詳?shù)谝粭l給排水專業抗震支吊架設計技術措施 。

　　

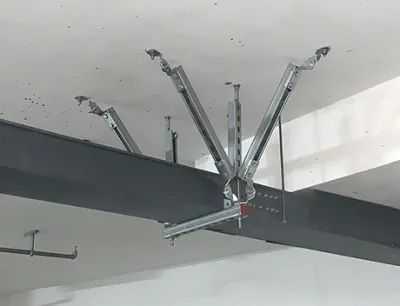

　　▲橋架抗震支吊架

　　暖通專業：

　　1、防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

　　2、矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風道可采用抗震支吊架?？照{(diào)管只有為(800x500mm、1000x400mm)等大面積的才需要布置，小面積的空調風管可不用。

　　3、暖通專業側向抗震支吊架最大間距不超過9m，側向及縱向抗震支吊架不超過18m。

　　4、暖通設備抗震支架或支座通常由中標的設備廠家配套設計和安裝。

　　5、抗震支吊架不得布置在風管出風口位置。

　　6、其余抗震支吊架布置情況詳?shù)谝粭l給排水專業抗震支吊架設計技術措施 。

　　

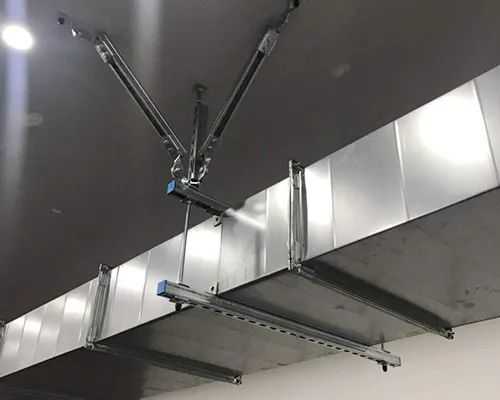

　　▲風管抗震支吊架

　　四、抗震支架的特點

　　(1)、抗震支架一般采用組合式構件裝配式施工，這種方式使得支架規整，不需要大費周章的進行焊接和鉆孔，也可以很便捷的拆改和調整，同時也可以重復使用，損耗也是很小的。

　　(2)、抗震支架具有很強的通用性和組合性，有多種品種可供選擇,可以在不同條件下使用各類支架的需求,具備較強的簡便性和靈活性。

　　(3)、抗震支架的安裝速度快，施工工期比較短，經過測算，其安裝速度是傳統安裝速度的6~8倍，并且可以降低一倍成本。不同專業的工種可以實現交叉作業，極大程度的縮短工期。

　　(4)、抗震支架受力牢靠穩固，它具有完整系統的設計方案和施工圖集，它的受力構件，能夠?qū)崿F(xiàn)構建的剛性合作，連接起來不產生位移,準確定位，在抗震方面具有良好的效果。

　　(5)、抗震支架的生命周期長，后期維護比較方便，而且可以根據不同的設計來提供不同制作工藝的材料，比如有電鍍鋅，熱鍍鋅等。

　　五、結束語

　　為了應對地震時對建筑中管路和機電系統的破壞，抗震支架得到了較為廣泛的應用和發展?？拐鹬Ъ茉O(shè)計及安裝范圍必須滿足機電暖通、電氣、給排水、弱電等專業設計及驗收規范，嚴格按照規范設計并現場安裝到位。支架的檢測是質量保證的關鍵環節，只有通過嚴格的檢測，我們才能從規范上去衡量建筑抗震支架安裝工程的優劣。
