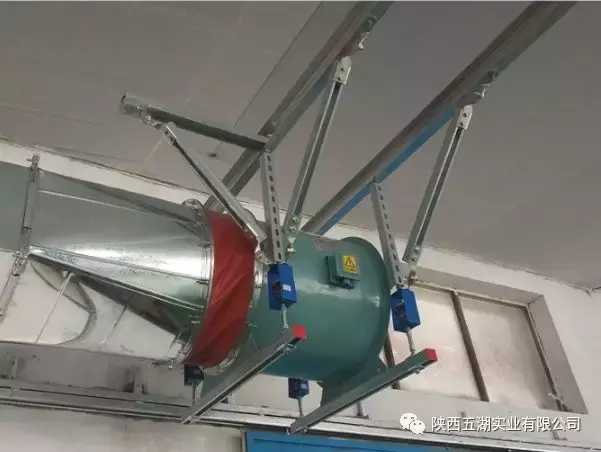

抗震支架的現場安裝方法及安裝圖片-安裝抗震支架時需要注意什么

　　首先需要找專業的人員進行圖紙深化，一個好的圖紙深化人員，可以使你的安裝費用降低20%，深化圖紙的時候一定要結合現場實際情況，把能夠組合的管道盡量組合在一起安裝。在安裝時要遵循電上，風中，水下的原則，一般來說是小管讓大管，弱電避強電，一般管線讓不彎管線，不檢修管讓檢修管的原則進行安裝。

　　一、抗震支架安裝施工步驟

　　測量→下料→吊點栓脹安裝→垂直向吊桿安裝→橫擔(或管卡)安裝→側向、縱向加固件安裝。

　　

　　二、抗震支架安裝工法特點

　　1、抗震支架安裝過程無需焊接和鉆孔?？煞奖愕剡M(jìn)行拆、改調整，拆卸下的配件和槽鋼都可重復使用，對材料造成浪費極小。

　　2、抗震支架具有良好的兼容性，各專業可共用一架吊架;可充分利用空間，使各專業的管線得以良好的協調。

　　3、抗震支架安裝速度是傳統支架安裝做法的3~5倍，制作安裝成本是傳統支架作法的二分之一。在符合管理規范的前提下，各專業和工種可以交叉作業，大大提高工效，縮短支吊架的安裝工期。

　　4、抗震支架整套系統都經過了嚴格的各類測試，并有國際權威部門出具的檢驗報告書(如：抗沖擊測試、動負載測試、防火測試、VDS認證等)。符合ISO9001,ISO14001標準。保證整套系統完整性與支吊架的穩定性。

　　5、抗震支架標準組件種類多樣，可供多種選擇。因而保證了不同條件下各類支架的簡便性、適用性及靈活性。

　　6、抗震支架在施工過中無需使用電焊和明火，不會對環境和辦公造成影響。

　　

　　三、抗震支架安裝操作要點

　　(1)管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/6;風管允許偏差，但不得超過風管風度的2倍。

　　(2)水平管道在90°轉彎時，需設抗震支吊架;其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

　　(3)計算水平地震力荷載時，只需滿負荷重量而不需要考慮其他因素。

　　(4)抗震吊架不限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線熱脹冷縮應力。

　　(5)保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門型吊架用于保溫風管、水管亦按此考慮。

　　(6)用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

　　(7)單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向(主管)的支撐。

　　(8)管線穿越建筑沉降縫時，應考慮沉降位移設計。

　　(9)側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

　　(10)對水、電、風系統的單管或多管共用門型吊架，無論側向/縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力。
