機電抗震支架怎么做？抗震支架的安裝說明（廠家推薦看這里?。?/h1>

　　5月12日，國務院總理李克強主持召開國務院第135次常務會議，會議通過 《建設工程抗震管理?xiàng)l例》 ，明確新建、改擴建建設工程抗震設防達標要求及措施，規范已建成建設工程的抗震鑒定、加固和維護，加強農村建設工程抗震設防。壓實責任，強化監管，加大處罰力度，確保工程質量，保障人民生命財產安全。今日予以公布(2021.8.4)，自2021年9月1日起施行。

　　? 重點內容

　　沒有設置抗震支吊架的，可能違法;違反本條例規定，構成犯罪的，依法追究刑事責任。

　　單位直接負責的主管人員和其他直接責任人員處單位罰款數額5%以上10%以下的罰款。

　　建設工程需要進行抗震性能鑒定，對存在嚴重抗震安全隱患的建設工程進行安全監測，并在加固前采取停止或者限制使用等措施。(PS:已建成的工程一個也不能少，改造將成為下一個經濟增長點)

　　施工單位違反的，責令改正，處工程合同價款2%～4%罰款;工程不符合抗震設防強制性標準的，負責返工、加固，并賠償損失;情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書。

　　建設單位明示或暗示施工單位降低工程抗震性能的，責令改正，處20萬元以上50萬元以下的罰款;情節嚴重的，處50萬元以上500萬元以下的罰款。

　　施工單位未取樣送檢或者使用不合格隔震減震裝置的，責令改正，處10萬元以上20萬元以下的罰款;情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書;造成損失的，依法承擔賠償責任。

　　設計單位未按超限高層抗震設防審批意見進行施工圖設計、未在初步設計階段設計抗震設防專篇、未按抗震設防強制性標準進行設計的，責令改正，處10萬元以上30萬元以下的罰款;情節嚴重的，責令停業整頓，降低資質等級或者吊銷資質證書;造成損失的，依法承擔賠償責任。

　　隔震減震裝置屬于主體結構施工，由總承包單位自行完成。

　　竣工驗收合格后，應當通過信息化手段或者在工程顯著部位設置永久性標牌等方式，公示抗震加固時間、后續使用年限等信息。

　　說起抗震支架，很多小伙伴是既熟悉又陌生，因?yàn)楝F(xiàn)在自己做的很多工程都被審圖或總工提出要做抗震支架，而我們得常規操作呢就是自己就在設計說明中寫兩句，圖集號附上，即插即用。畢竟時間緊，任務重，協力得小編也很是理解。所以小編在此為忙碌的你針對抗震支吊架做一個梳理。



電纜橋架抗震支架安裝大樣圖參考規范：GB50981-2014《建筑機電工程抗震設計規范》。

　　為何要設置抗震支架呢?

　　傳統支吊架僅承受豎向荷載，發生地震時側向擺動大，極易破壞臨近設施，造成建筑機電工程系統遭受損壞，加大后期維護難度。

　　抗震支吊架在安裝形式上利用了三角形的穩定性原理，把地震時的縱向力和橫向力進行綜合承載，改變管線系統動力特性由柔變剛。使設備、管道更牢固，減少因地震引起的次生災害。

　　何時需要使用抗震支吊架?

　　依據GB50981-2014《建筑機電工程抗震設計規范》：

　　第1.0.4條(強條)規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

　　第7.1.2條規定內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

　　納尼?60mm得電氣配管，我知道;150N/m確定是電氣術語么，那我們就轉換成電氣人詞匯。

　　根據G=mg 已知G可求得質量m

　　1KN=1000/9.8=102.04kg 按100kg算

　　150N/m=15kg/m

　　所以結論就是超過15kg/m(橋架+電纜的重量)就需要做抗震支架

　　



　　橋架的也不能忘

　　工廠常用數據設備手冊

　　XQJ-C非花孔電纜托盤：P1361

　　1.100*50mm——5.2kg/m

　　2.150*75mm——7.2kg/m

　　3.200*100mm——11kg/m

　　4.300*150——16kg/m

　　結論一目了然

　　1，只要橋架大于300*150mm的規格，就是必須要做抗震支架了。

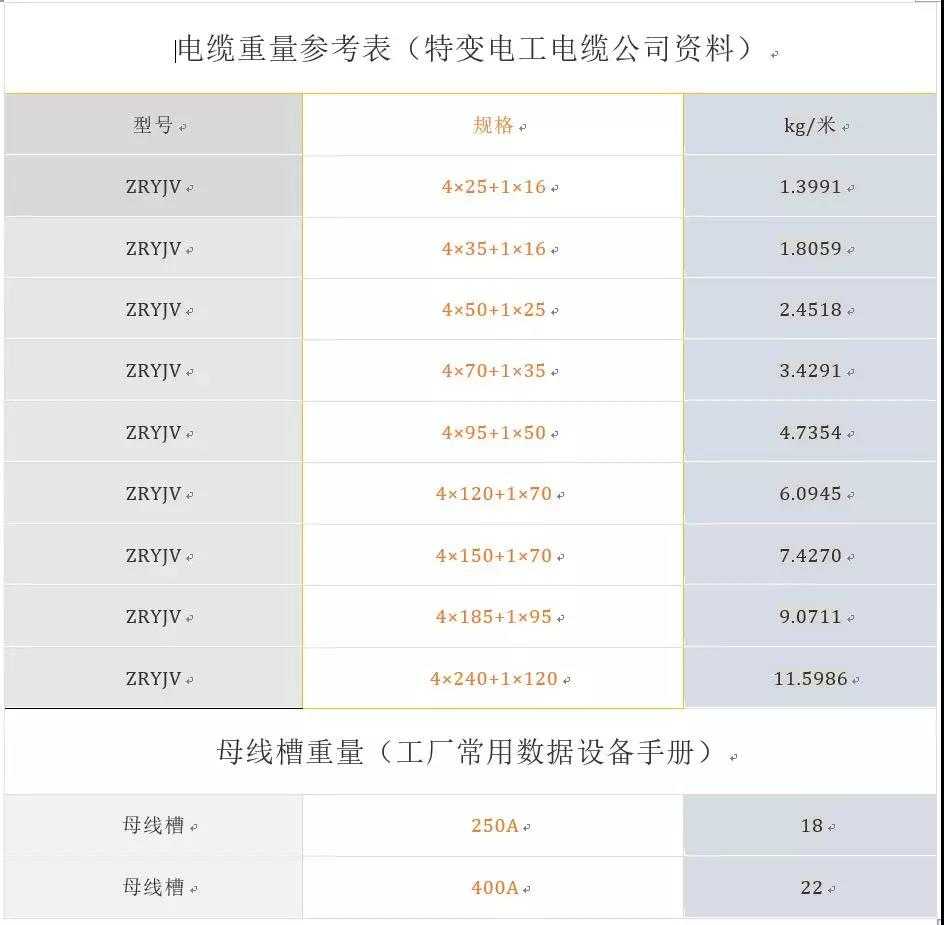

　　2，如果小于的話，那就加上電纜的重量看是不是超15kg/m。

　　3，如果母線槽大于250A就要做抗震支架了。

　　機電設備安裝抗震措施說明

　　依據《建筑機電工程抗震設計規范》GB50981-2014。第1.0.4條：“抗震設防烈度為6度及6度以上地區的機電工程必須進行抗震設計”。本工程抗震設防列度為7級。

　　1、配電箱(柜)、通信設備的安裝設計符合下列規定：

　　1)配電箱采用螺栓與預埋件連接，加設彈簧金屬墊片并有防松裝置，安裝螺栓滿足抗震要求。

　　2)靠墻安裝的配電柜、通信設備機柜底部安裝應牢固，當?shù)撞堪惭b螺栓和焊接強度不夠時，應將頂部與墻壁進行連接。做法見圖集16D707-1 P12;

　　3)當配電柜、通信設備柜等非靠墻落地安裝時，根部應采用金屬膨脹螺栓或焊接的固定方式。做法見圖集16D707-1 P13;

　　4)壁式安裝的配電箱與墻壁之間應采用金屬膨脹螺栓連接;

　　5)配電箱(柜)、通信設備機柜內的元器件應考慮與支承結構間的相互作用，元器件之間采用軟連接，接線處應做防震處理;

　　6)配電箱(柜)面上的儀表應與柜體組裝牢固。

　　2、安裝在吊頂上的燈具，應考慮地震時吊頂與樓板的相對位移。 燈具吊頂安裝做法見圖集16D707-1 P16。

　　3、配電導體需滿足：

　　1)采用電纜或電線;

　　2)當采用硬母線敷設且直線段長度大于80m時，應每50m設置伸縮節;

　　3)在電纜橋架、槽盒內敷設的纜線在引進、引出和轉彎處，應在長度上留有余量;

　　4)接地線應采取防止地震時被切斷的措施。

　　4、纜線穿管敷設時宜采用彈性和延性較好的管材。

　　5、引入建筑物的電氣管路敷設時應滿足：

　　1)在進口處應采用撓性線管或采取其他抗震措施;

　　2)當進戶井貼鄰建筑物設置時，纜線應在井中留有余量;

　　3)進戶套管與引入管之間的間隙應采用柔性防腐、防水材料密封;

　　4)管線引入、引出建筑物做法見圖集16D707-1 P23。

　　6、電氣管路不宜穿越抗震縫，當必須穿越時應滿足：

　　1)采用金屬導管、剛性塑料導管敷設時宜靠近建筑物下部穿越，且在抗震縫兩側應各設置一個柔性管接頭;

　　2)電纜梯架、電纜槽盒、母線槽在抗震縫兩側應設置伸縮節;

　　3)抗震縫的兩端應設置抗震支撐節點并與結構可靠連接;

　　4)管線穿越抗震縫做法見圖集16D707-1 P21;。

　　7、電氣管路敷設時應滿足：

　　1)當線路采用金屬導管、剛性塑料導管、電纜梯架或電纜槽盒敷設時，應使用剛性托架或支架固定，不宜使用吊架。當必須使用吊架時，應安裝橫向防晃吊架;

　　2)當金屬導管、剛性塑料導管、電纜梯架或電纜槽盒穿越防火分區時，其縫隙應采用柔性防火封堵材料封堵，并應在貫穿部位附近設置抗震支撐;

　　3)金屬導管、剛性塑料導管的直線段部分每隔30m應設置伸縮節。

　　8、配電裝置至用電設備間連線應滿足：

　　1)采用軟導體;

　　2)當采用穿金屬導管、剛性塑料導管敷設時，進口處應轉為撓性線管過渡;

　　3)當采用電纜梯架或電纜槽盒敷設時，進口處應轉為撓性線管過渡。

　　9、抗震支吊架設計范圍：

　　1)≥DN60的電氣配管，重力≥150N/m的電纜橋架、電纜槽盒及母線槽，或重力超過1.8kN的其它設備;

　　2)對于重力小于1.8KN的設備或吊桿長度小于300mm的懸吊管道可不進行抗震設計;

　　3)間距要求：剛性管道(金屬管道)側向抗震支吊架間距不得超過12m，縱向抗震支吊架不得超過24m;柔性管道(非金屬管道)側向 抗震支吊架間距不得超過6m，縱向抗震支吊架不得超過12m。????
