一、管道布置



 管道的合理深化和布置是管道支吊架設計的前提。為了設計安全、經濟、合理、整潔、美觀的管道支吊架，首先需要合理布置管道，并考慮以下參數:

1.管道布置設計應滿足各種工藝管道和系統流程的要求；
2.管線布置要統籌規劃，做到安全可靠、經濟合理，滿足施工、運行、維護要求，力求整齊美觀；
3.確定管道進出裝置(單元)的朝向和敷設方式時，應做到內外協調；
4.管道應成排布置，成排管道之間的凈距(保溫管為保溫管之間的凈距)不應小于50毫米。
5.對距離、角度、高差等有特殊要求的管線布置。、以及輸送介質的大直徑管道應滿足設備布置設計的要求，力求短而直，不交叉；
6.地面管線應敷設在管架或橋墩上。在管架或墩上敷設管道時，管架或墩的垂直荷載和水平荷載應平衡；
7.管道布置應使管道系統具有必要的靈活性。在管道柔性及管道對設備和泵噴嘴的力和力矩不超過允許值的空轉條件下，管道應最短，部件應最少；
8.管線規劃時應同時考慮支撐點的設置，管線應盡可能靠近可靠的支撐點布置，但管線外表面與建筑物的最小凈距不應小于100mm，并盡可能考慮管線的自然形狀，實現自補償；
9.管道布置宜“循序漸進”或“循序漸進”，減少氣囊或液袋。如果不可避免，應根據操作和維護的要求進行設置。



 二、管架跨度



 管架的跨度直接決定了管架的數量。跨度過小導致管架過密，增加管架數量，增加成本。因此，在保證管道安全和正常運行的前提下，需要盡可能增加管道的跨度，降低工程成本。然而，管架跨度受管道材料、截面剛度、管道的其他載荷和允許撓度等的影響。，所以不可能無限擴大。因此，在設計管道支吊架時，應先確定管架的最大跨度，并根據強度和剛度條件分別計算管架的最大允許跨度，取最小值作為推薦的最大允許跨度。

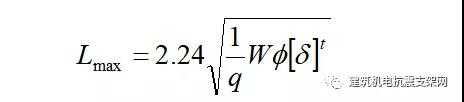

 1.根據強度條件計算管架最大跨度的公式:

 LMAX-管架的最大允許跨度(米)



 Q——管道長度的計算荷載(N/m)，q=管道重量+保溫重量+附加重量。



 w-管段彎曲系數(cm3)



 φ ——管道橫向焊縫系數，0.7。



 [δ]t鋼管許用應力-鋼管許用應力(N/mm2)



 2.根據剛度條件計算管架最大跨度的公式:





 LMAX-管架的最大允許跨度(米)



 Q——管道長度的計算荷載(N/m)，q=管道重量+保溫重量+附加重量。



 et-剛性彈性模量(牛頓/平方毫米)



 I——管段慣性矩(cm4)



 I0——管道排水坡度，0.002。



 3.例:48K離心玻璃棉保溫，50mm保溫厚度的冷凍水管為φ325×8無縫鋼管。最大允許管道間距是多少？



 管道長度負荷



 q = 7850×3.14×0.008×(0.325-0.008)+1000×3.14×(0.325-0.008×2)2/4+48×3.14×0.05×(0.325+0.05)= 140.29kg/m = 1402.90N/m



 查看相關信息:



 截面彎曲系數W=616 cm3



 鋼管許用應力[δ]t =112



 截面慣性矩I=10016 cm4



 彈性模量Et=2.1×105牛頓/平方毫米



 根據上述公式，分別計算強度條件下的Lmax1=13.14m。



 根據上述公式，分別計算了剛度條件下的Lmax2=27.40m。



 取最小值，該管道最大允許管間距為13.14米



 4.根據《通風與空調工程施工質量驗收規范》GB50243-2002等相關規范規定的管道支吊架最大間距確定管道最大允許跨度。

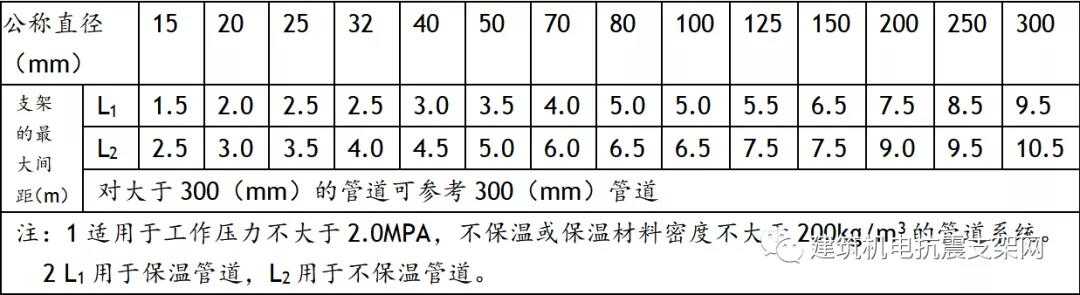

 表9.3.8鋼管支吊架最大間距





 三.管架分析



 1.管道支吊架介紹



 用于支撐管道的結構稱為管道吊架。鋪設管道時，必須固定或支撐管道。用于固定或支撐管道的部件是吊架。管道支吊架一般由管座、管道支撐柱或管道支撐吊架(簡稱柱或吊架)、管道支撐梁(簡稱梁)和支撐節點組成。





 2.管道支架載荷分析



 (1)垂直載荷



 管道支吊架的豎向荷載按性質可分為基本豎向荷載和可變豎向荷載，其中基本豎向荷載是指管道重量、介質重量、保溫層重量等由管道支吊架承擔的永久荷載?？勺冐Q向荷載是指管道承受的活荷載、泥沙的重力以及地震時應承受的特殊變化的荷載。由于可變豎向荷載無法準確計算，我們將管架和吊架的基本豎向荷載乘以一個經驗系數(一般為1.2~1.4)作為管架豎向的計算荷載。



 為了計算管道支吊架的基本垂直載荷，可以將復雜的管道支撐系統近似為簡支梁。根據應力分析，管架B的基本豎向荷載為GB' = (GL1+GL1)/2。



 由于一個工程中管道支吊架的種類很多，不可能一一計算。因此，我們只需考慮同類型支架的最不利受力情況，按管道支吊架最大允許跨度計算最不利支架。此時我們只需要計算最大允許跨度為l的管道、介質和保溫層的重力GB。



 重力方向的計算荷載為G=αGB(α=1.2~1.4)



 (2)水平荷載



 管道的水平荷載是作用在管架上的水平推力，按支撐類型可分為活動管架上的水平推力和固定管架上的水平推力。



 A.活動管架的水平推力主要來自管道摩擦，吊桿的水平推力可以忽略；



 水平推力為管道摩擦力f=μG (μ為摩擦系數，G為管道垂直載荷)



 B.固定支架的水平推力主要來自補償器的彈性變形力。



 對于補償器補償?shù)墓艿?，作用在固定管架上的水平推力是補償器被壓縮或拉伸時產生的反彈力。



 水平推力=補償器的回彈力T = η δ L (η為補償器的彈性模量，δ L為補償器的變形長度)

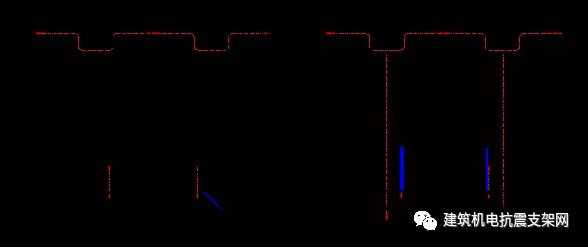

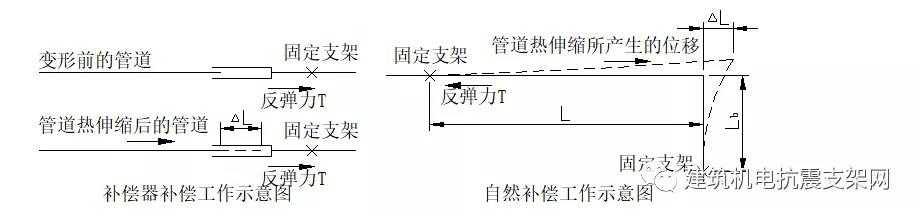

 自然補償管道利用管道自然彎曲形狀的靈活性來補償管道的熱脹冷縮位移，如圖所示。





 固定支架變形管長度為L，補償臂長度為Lb。



 管道的安裝溫度考慮為t1℃，管道的工作溫度為t2℃，因此鋼管制成的管道在溫度變化下會縮短δ L = α× δ T× L(其中α為鋼管的線膨脹系數，δ T為溫差，L為固定支架變形管道的長度)



 因此，作用在管道補償上的推力為T = 3δLEI/Lb3(E為管道的彈性模量，I為管道的慣性矩)。



 四.管道支架應力計算實例



 根據上述管架受力分析，現采用上海環球金融中心低區空調水主管道進行分析計算。

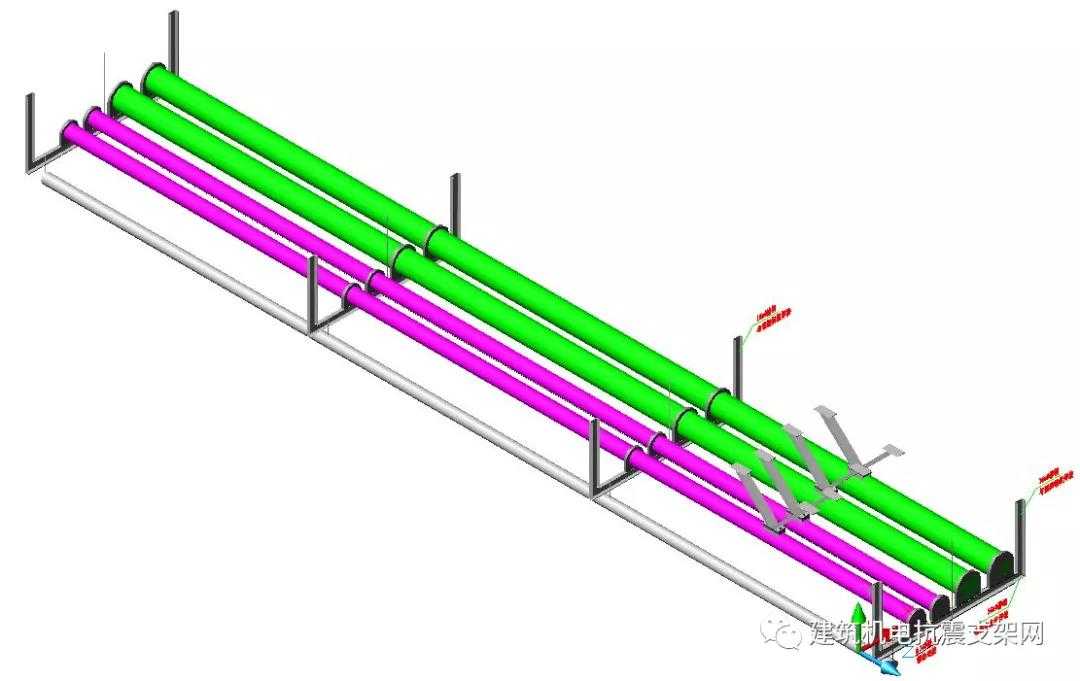

 如下圖所示，有兩根DN400冷水管，管材為無縫鋼管φ426×9，工作溫度為7-14℃。2根DN200熱水管，無縫鋼管φ219×6，工作溫度50-55℃，1根DN100蒸汽管，無縫鋼管φ108×5，工作溫度108℃，請分析一下該管組防搖支架的受力情況。





 根據規范，由于DN100的管架最大跨度為5m，因此該管組中設置的共用支架最大跨度為5m，因此管架的受力按最不利情況進行分析，支架間距為5m。



 1.管道垂直方向荷載的計算



 (1)DN400單管作用在管架上的計算荷載dn 400單管豎向基本荷載(支吊架間距為5m)鋼管重量= 7850×(0.426-0.008)×0.008×5×3.14×9.8 = 4039n
保溫重量= 48×(0.426+)×0.05×5.14×9.8 = 176N中重量= 10000 單根DN400冷水管道的計算荷載g400 =(4039+176+6466)×1.35 = 14420n

(2)單根DN200管道在管架上的計算荷載dn200單根管道在垂直方向上的基本荷載(支吊架間距為5米)鋼管重量= 7850×(0.219-0.00)×0.006×5×3.14×9 單根DN200熱水管道的計算荷載g200 =(1544+100+1649)×1.35 = 4446n
(3)單根DN100管道在管架上的計算荷載dn100單根管道在垂直方向上的基本荷載(支吊架間距為5m)鋼管重量為7850×(0.108-0.005)×0.005×5×3.14×9 )單根DN100蒸汽管道的計算負荷G100=(623+59+370)×1.35=1421N2。
管道水平方向的計算載荷是管道在管架上的滑動摩擦力，因?yàn)楣芗苁且粋€(gè)可移動的支架。
水平推力t400 = f400 =μg400 = 0.3×14420 = 4326 ndn 200水平推力t200 = f200 =μg200 = 0.3×4446 = 1334 DN400水平推力T100=0

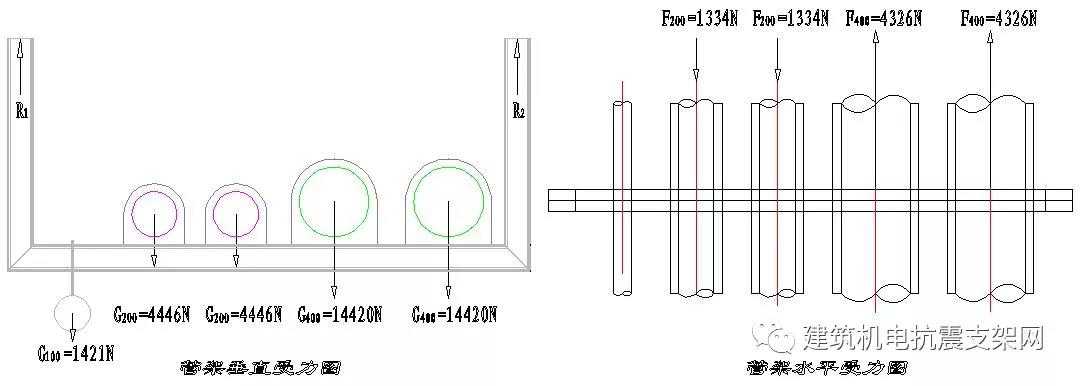

 3.管道支架應力圖





 動詞 （verb的縮寫）管道支撐梁選擇



 根據管道支撐梁的受力分析，管道支撐梁在管道重力或推力作用下可能出現兩種現象，一種是管道支撐梁會沿受力方向剪切，另一種是管道支撐梁會沿受力方向過度彎曲變形，嚴重彎曲斷裂。因此，管架梁的合理選擇是使管架梁剛好滿足梁的彎曲和剪切要求。



 1.管道支撐梁的內力分析



 管架假定為剛性結構的簡支梁。根據管架梁的豎向力和水平力，按平面簡支梁分析管架梁的內力，根據靜力方程得到管架梁的內力，繪制梁的剪力圖和彎矩圖，得到最大剪力和彎矩。



 根據上例中管架的應力分析





 管道支撐梁垂直方向最大彎矩為17715n·m，最大剪力為24843n·n。



 管道支撐梁水平方向最大彎矩為3155n·m，最大剪力為5521n·n



 2.管道支撐梁選擇



 (1)管道支撐梁抗彎強度計算



 計算出管架梁的最大彎矩后，管架梁的材料規格和型號按以下公式選擇:





 式中:rx，RY-截面塑性發展系數，一般型鋼為1.05。



 Mx，MY-檢查梁截面繞X軸和Y軸的最大彎矩(n m)。



 Wnt，Wny——X軸和Y軸檢查梁截面的截面系數(cm3)



 σ ——鋼的抗拉強度，型鋼一般為210MPa。



 通過檢驗算法將初步估算的型鋼規格對應的截面系數代入上述公式進行驗算，滿足該公式的型鋼可作為管架梁的替代材料?，F(xiàn)在，以上例中的管架為例，根據管架梁的最大彎矩，選擇管架梁的材料:

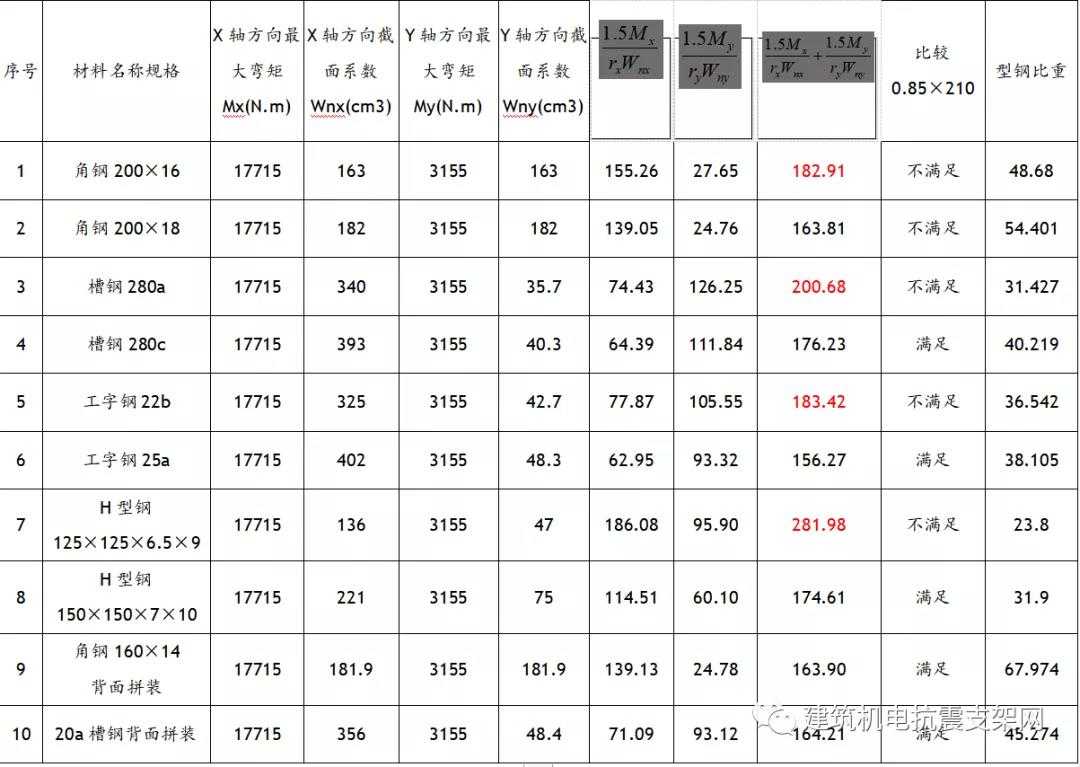

 管道支撐梁選擇計算表





 根據管架選梁計算表，角鋼200×18、槽鋼280c、工字鋼25a、工字鋼150×150×7×10或兩個角鋼160×14、兩個20a槽鋼150×150×7×10均滿足彎矩承載要求。由于工字鋼150× 7× 10所占比例最小，我們在經濟上暫定工字鋼150× 10。



 (2)檢查管道支撐梁的抗剪強度



 根據管支撐梁的抗彎強度，需要檢查是否滿足管支撐梁的抗剪要求。參照以下公式檢查管道的剪切力。





 其中:τ-剪切強度



 Vx，Vy——梁在X軸方向和Y軸方向上的最大剪力。



 S——梁的橫截面積(m2)



 σv——鋼的抗拉強度，一般型鋼為160MPa。



 參照上述例子，檢查所選管架梁的抗剪能力。





 因此，改性型鋼能夠滿足抗剪要求，因此管支撐梁采用H型鋼150×150×7×10。



 不及物動詞管道支撐柱選擇



 根據管架梁的受力分析，為了滿足管架梁的管道重力和水平推力之間的平衡，管架柱(或吊桿)給管架梁一個反作用力，以保持管架梁和梁上管道之間的平衡。根據我們梁的反作用力，選擇管道支撐柱(或吊桿)。根據分析，管道支撐柱上有兩個力，一個是垂直拉力(或壓力)，另一個是水平推力。



 1.管道支撐柱截面計算公式



 S=1.5R/(0.85σ)，其中S為管道支撐柱的最小截面積，R為管道支撐柱的豎向拉力或壓力，σ為鋼材的抗拉強度，一般型鋼為210MPa。



 因此，上例中管架立柱的最小橫截面積為



 S=1.5×21843/(0.85×210)=184mm2



 2.管道支撐柱彎曲計算



 類型:



 R——截面塑性發展系數，一般型鋼為1.05。



 F——管道支撐梁作用在管道支撐柱上的水平支撐反力n



 H——管道支撐梁距支撐點的高度



 W——管道支撐柱最小截面系數(cm3)



 σ ——鋼的抗拉強度，型鋼一般為210MPa。



 因此，上例中管道支撐柱的最小截面系數為



 w = 1.5×5521×1/(0.85×1.05×210)= 44 cm3



 檢查型鋼規格表，使所選型鋼的截面積大于184mm2，其截面系數必須大于44cm3。為了管架的整體協調，管架柱和管架梁也采用了相同規格的H型鋼，150×150×7×10。
