空調管道_支架、吊架制作與安裝的8個細節

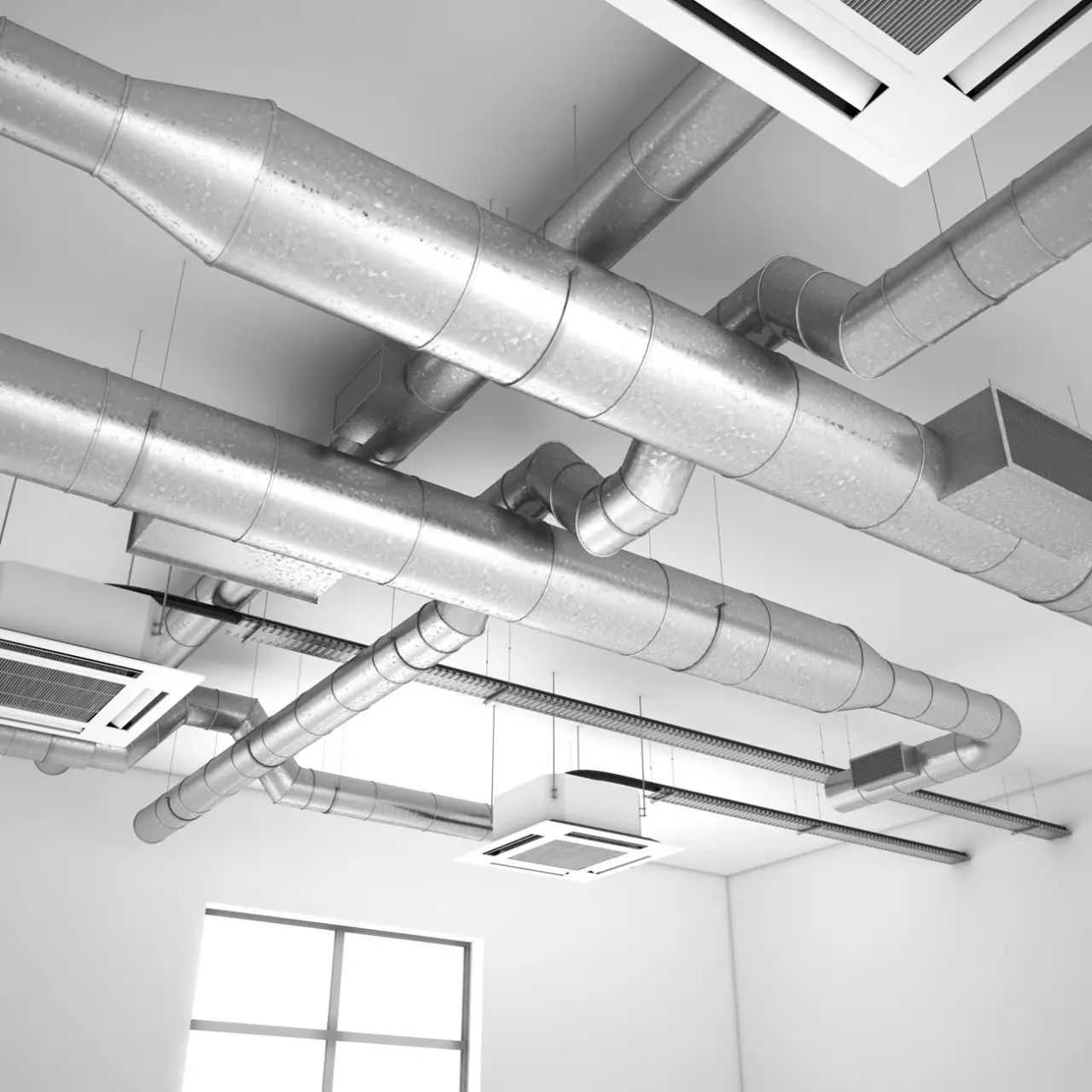

　　通風空調管道系統安裝

　　支架、吊架制作與安裝的8個細節

　　細節1：支、吊架型鋼材料的選用

　　支、吊架的型鋼材料選用應符合下列規定:

　　●(1)風管支、吊架的型鋼材料應按風管、部件、設備的規格和重量選用，并應符合設計要求

　　當設計無要求時，在最大允許安裝間距下，風管吊架的型鋼規格應符合最新《通風與空調工程施工規范》的相關規定

　　●(2)水管支、吊架的型鋼材料應按水管、部件、設備的規格和重量選用，并應符合設計要求。

　　當設計無要求時，應符合《通風與空調工程施工規范》的相關規定

　　細節2：型鋼切割下料

　　支、吊架制作前，應對型鋼進行矯正。型鋼宜采用機械切割，切割邊緣處應進行打磨處理;型鋼切割下料應符合下列規定:

　　●(1)型鋼斜支撐、懸臂型鋼支架栽入墻體部分應采用燕尾形式，栽人部分不應小于120mm

　　●(2)橫擔長度應預留管道及保溫寬度

　　●(3)有絕熱層的吊環。應按保溫厚度計算;采用扁鋼或圓鋼制作吊環時，螺栓孔中心線應一致，并應與大圓環垂直

　　●(4)吊桿的長度應按實際尺寸確定，并應滿足在允許范圍內的調節余量

　　●(5)柔性風管的吊環寬度應大于25mm，圓弧長應大于1/2周長，并應與風管貼合緊密

　　細節3：支、吊架定位放線

　　●支、吊架定位放線時，應按施工圖中管道、設備等的安裝位置，彈出支、吊架的中心線，確定支、吊架的安裝位置

　　●嚴禁將管道穿墻套管作為管道支架

　　●支、吊架的最大允許間距應滿足設計要求

　　細節4：固定件安裝

　　支、吊架的固定件安裝應符合下列規定:

　　●(1)采用膨脹螺栓固定支、吊架時，應符合膨脹螺栓使用技術條件的規定，螺栓至混凝土構件邊緣的距離不應小于8倍的螺栓直徑;螺栓間距不小于10倍的螺栓直徑;

　　螺栓孔直徑和鉆孔深度應符合《通風與空調工程施工規范》(GB50738_2011)表7.3.5的規定

　　●(2)支、吊架與預埋件焊接時，焊接應牢固，不應出現漏焊、夾渣、裂紋、咬肉等現象

　　●(3)在鋼結構上設置固定件時，鋼梁下翼宜安裝鋼梁夾或鋼吊夾，預留螺栓連接點、專用吊架型鋼;吊架應與鋼結構固定牢固，并應不影響鋼結構安全。

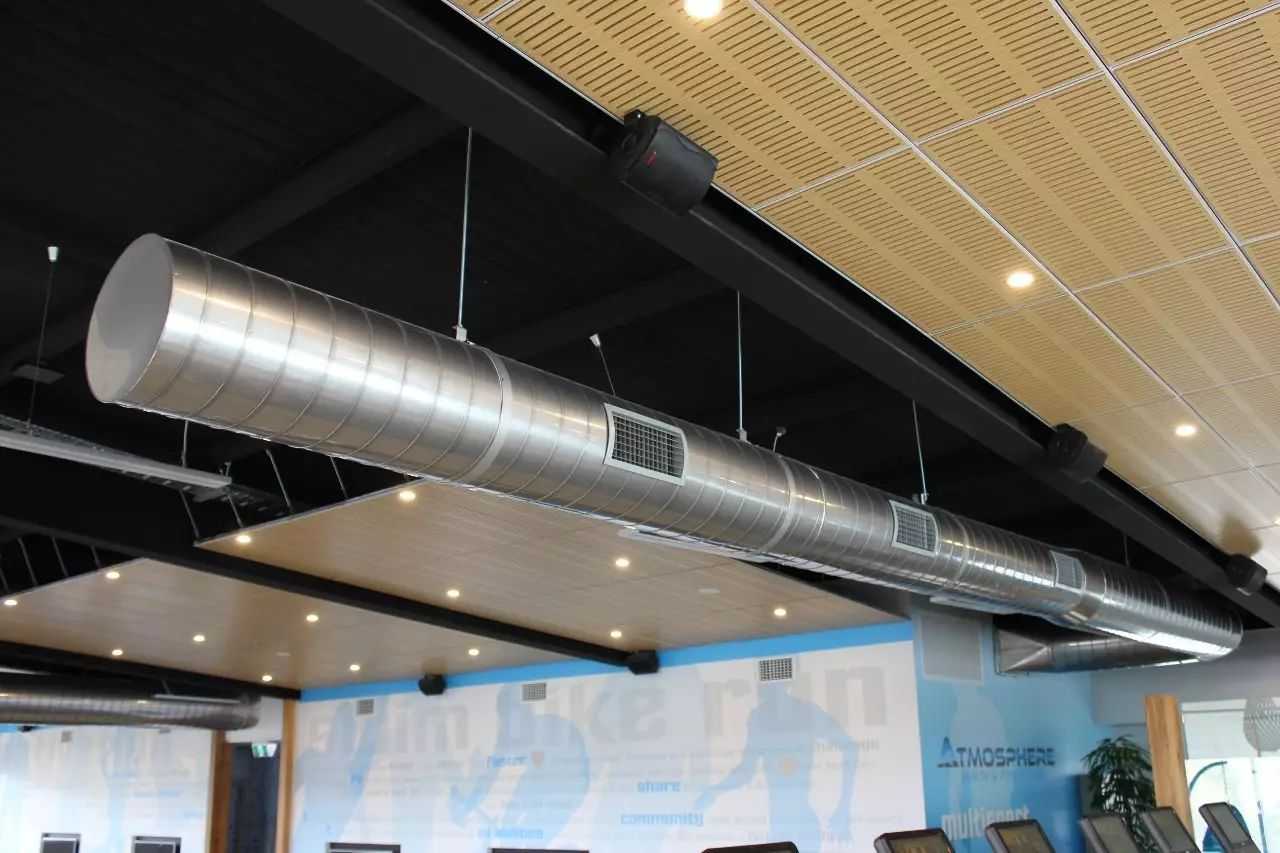

　　細節5：風管系統支、吊架的安裝

　　風管系統支、吊架的安裝應符合下列規定:

　　●(1)風機、空調機組、風機盤管等設備的支、吊架應按設計要求設置隔振器，其品種、規格應符合設計及產品技術文件要求

　　●(2)支、吊架不應設置在風口、檢查口處以及閥門、自控機構的操作部位，且距風口不應小于200mm

　　●(3)圓形風管U形管卡圓弧應均勻，且應與風管外徑相一致

　　●(4)支、吊架距風管末端不應大于1000mm,距水平彎頭的起彎點間距不應大于500mm，設在支管上的支、吊架距干管不應大于1200mm

　　●(5)吊桿與吊架根部連接應牢固。吊桿采用螺紋連接時，擰入連接螺帽的螺紋長度應大于吊桿直徑，并應有防松動措施。吊桿應平直，螺紋完整、光潔。安裝后，吊架的受力應均勻，無變形

　　●(6)邊長(直徑)大于或等于630mm的防火閥宜設獨立的支、吊架;水平安裝的邊長(直徑)大于200mm的風閥等部件與非金屬風管連接時，應單獨設置支、吊架。

　　●(7)水平安裝的復合風管與支、吊架接觸面的兩端，應設置厚度大于或等于1. 0mm，寬度宜為60~80mm，長度宜為100~120mm的鍍鋅角形墊片。

　　●(8)垂直安裝的非金屬與復合風管，可采用角鋼或槽鋼加工成“井”字形抱箍作為支架。支架安裝時，風管內壁應襯鍍鋅金屬內套，并應采用鍍鋅螺栓穿過管壁將抱箍與內套固定。螺孔間距不應大于120mm,螺帽應位于風管外側。螺栓穿過的管壁處應進行密封處理。

　　●(9)消聲彎頭或邊長(直徑)大于1250mm的彎頭、二通等應設置獨立的支、吊架

　　●(10)長度超過20mm的水平懸吊風管，應設置至少1個防晃支架

　　●(11)不銹鋼板、鋁板風管與碳素鋼支、吊架的接觸處，應采取防電化學腐蝕措施

　　細節6：水管系統支、吊架安裝

　　水管系統支、吊架的安裝應符合下列規定:

　　●(1)設有補償器的管道應設置固定支架和導向支架，其形式和位置應符合設計要求

　　●(2)支、吊架安裝應平整、牢固，與管道接觸緊密。支、吊架與管道焊縫的距離應大于100mm

　　●(3)管道與設備連接處，應設獨立的支、吊架，并應有減振措施

　　●(4)水平管道采用單桿吊架時，應在管道起始點、閥門、彎頭、三通部位及長度在15m內的直管段上設置防晃支、吊架

　　●(5)無熱位移的管道吊架，其吊桿應垂直安裝;有熱位移的管道吊架，其吊架應向熱膨脹或冷收縮的反方向偏移安裝，偏移量為1/2的膨脹值或收縮值

　　●(6)塑料管道與金屬支、吊架之間應有柔性墊料

　　●(7)溝槽連接的管道，水平管道接頭和管件兩側應設置支、吊架，支、吊架與接頭的間距不宜小于150mm，且不宜大于300mm
