SICOLAB通風與空調工程施工質量規范(支吊架安裝)

　　SICOLAB通風與空調工程施工質量規范(支吊架安裝)

　　

　　一、支、吊架安裝前應具備下列施工條件： 1 支、吊架安裝前，應對照施工圖核對現場。支、吊架安裝施工方案已批準，專項技術交底已完成。 2 固定材料、墊料、焊接材料、減振裝置和成品支、吊架及制作完成的支、吊架等滿足施工要求。 3 支、吊架安裝現場環境滿足作業條件要求。 4 支、吊架安裝的機具已準備齊備，滿足安裝要求。 二、支、吊架安裝應按照下列工序(圖1)進行。

　　

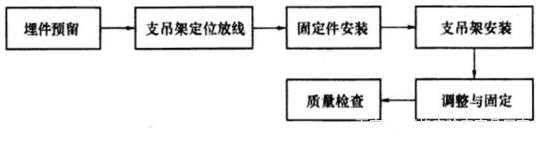

　　圖1支吊架安裝工序

　　三、預埋件形式、規格及位置應符合設計要求，并應與結構澆筑為一體。 四、支、吊架定位放線時，應按施工圖中管道、設備等的安裝位置，彈出支、吊架的中心線，確定支、吊架的安裝位置。嚴禁將管道穿墻套管作為管道支架。支吊架的最大允許間距應滿足設計要求，并應符合下列規定： 1 金屬風管(含保溫)水平安裝時，支、吊架的最大間距應符合2規定。

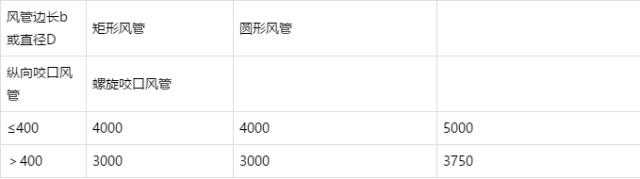

　　表2水平安裝金屬風管支吊架的最大間距

　　

　　2 非金屬與復合風管水平安裝時，支、吊架的最大間距應符合表3規定。

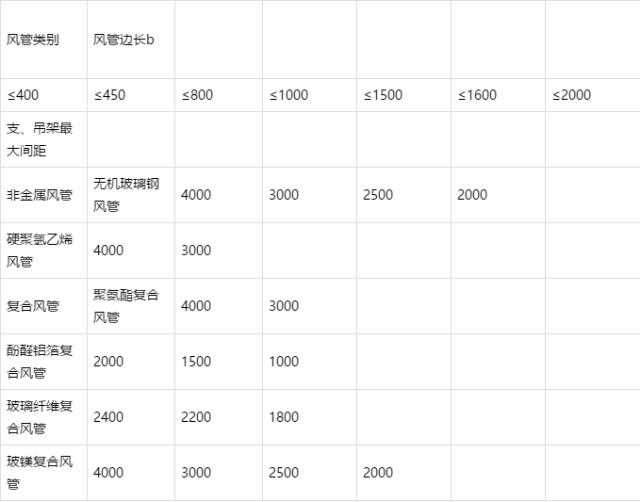

　　表3水平安裝非金屬與復合風管支吊架的最大間距

　　

　　3 鋼管水平安裝時，支、吊架的最大間距應符合表4的規定。

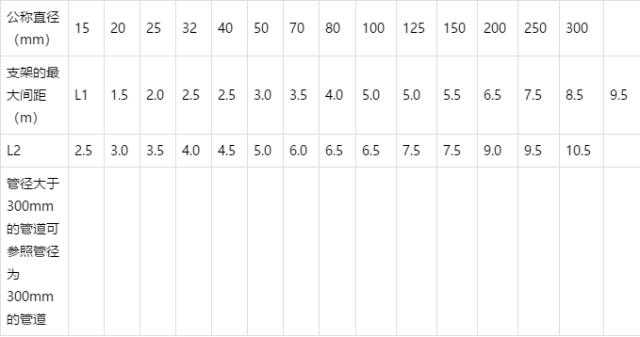

　　表4鋼管支吊架的最大間距

　　

　　注：1 適用于工作壓力不大于2.0MPa，非絕熱或絕熱材料密度不大于200kg/m管道系統。

　　2 L1用于保溫管道;L2用于不保溫管道。

　　4 管道采用溝槽連接水平安裝時，支、吊架的最大間距應符合表5的規定。

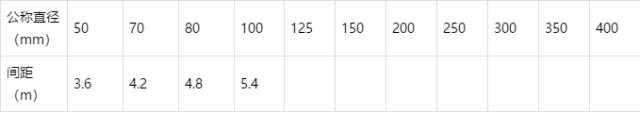

　　表5溝槽連接管道支吊架允許最大間距

　　

　　注：支、吊架不應支承在連接頭上，水平管任意的兩個接頭之間應有支、吊架。

　　5 銅管支、吊架的最大間距應符合6的規定。

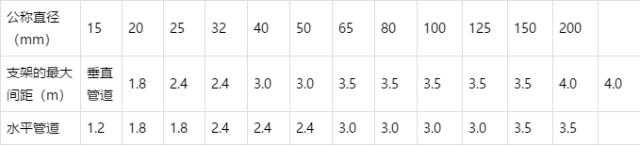

　　表6銅管道支吊架允許最大間距

　　

　　6 塑料管及復合管道支、吊架的最大間距應符合表7.3.4-6的規定。

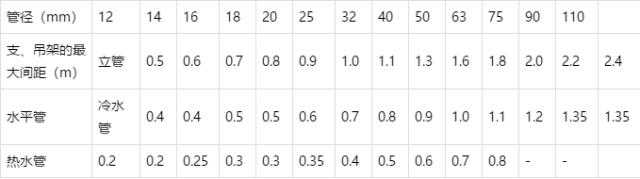

　　表7塑料管及復合管道支、吊架允許最大間距

　　

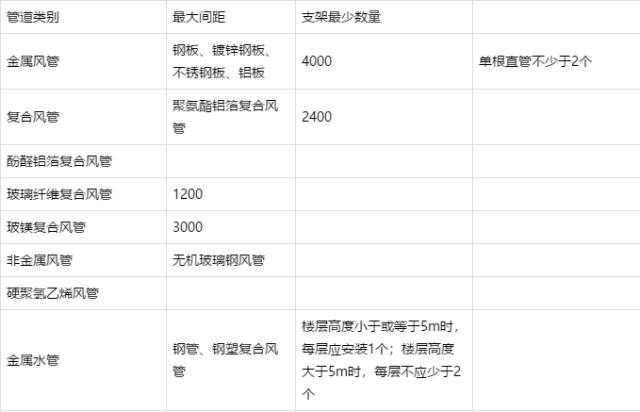

　　7 垂直安裝的風管和水管支架的最大間距應符合表8的規定。

　　表8垂直安裝風管和水管支架的最大間距

　　

　　8 柔性風管支、吊架的最大間距宜小于1500mm。 五、支、吊架的固定件安裝應符合下列規定： 1 采用膨脹螺栓固定支、吊架時，應符合膨脹螺栓使用技術文件的規定，螺栓至混凝土構件邊緣的距離不應小于8倍的螺栓直徑;螺栓間距不小于10倍螺栓直徑。螺栓孔直徑的鉆孔深度應符合表9的規定。

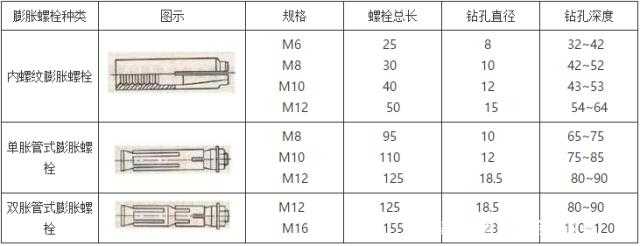

　　表9常用膨脹螺栓規格、鉆孔直徑和鉆孔深度

　　

　　2 支、吊架與預埋件焊接時，焊接應牢固，不應出現漏焊、夾渣、裂紋、咬肉等現象。

　　3 在鋼結構上設置固定件時，鋼梁下翼宜安裝鋼梁夾或鋼吊夾，預留螺栓連接點、專用吊架型鋼;吊架應與鋼結構固定牢固，并應不影響鋼結構安全。

　　六、風管系統支、吊架的安裝應符合下列規定：

　　1 風機、空調機組、風機盤管等設備的支、吊架應按時設計要求設置隔振器，其品種、規格應符合設計及產品技術文件要求。

　　2 支、吊架不應設置在風口、檢查口處以及閥門、自控機構的操作部位，且距風口不應小于200mm。

　　3 圓形風管U型管卡圓弧應均勻，且應與風管外徑相一致。

　　4 支、吊架距風管末端不應大于1000mm，距水平彎頭的起彎點間距不應大于500mm，設在支管上的支、吊架距干管不應大于1200mm。

　　5 吊桿與吊架根部連接應牢固。吊桿采用螺紋連接時，擰入連接螺母的螺紋長度應大于吊桿直徑，并應有防松動措施。吊桿應平直，螺紋完整、光潔。安裝后，吊架的受力應均勻，無變形。

　　6 邊長(直徑)大于或等于630mm的防火閥應設獨立的支、吊架;水平安裝的邊長(直徑)大于200mm的風閥等部件與非金屬風管連接時，應單獨設置支、吊架。

　　7 水平安裝的復合風管與支、吊架接觸面的兩端，應設置厚度大于或等于1.0mm，寬度宜為60mm～80mm，長度宜為100mm～120mm的鍍鋅角形墊片。

　　8 垂直安裝的非金屬與復合風管，卡采用角鋼或槽鋼加工成“井”字形抱箍作為支架。支架安裝時，風管內壁應襯鍍鋅金屬內套，并應采用鍍鋅螺栓穿過管壁將抱箍與內套固定。螺孔間距不應大于120mm，螺母應位于風管外側。螺栓穿過的管壁處應進行密封處理。

　　9 消聲彎頭或邊長(直徑)大于1250mm的彎頭、三通等應設置獨立的支、吊架。

　　10 長度超過20m的水平懸吊風管，應設置至少一個防晃支架。

　　11 不銹鋼板、鋁板風管與碳素鋼支、吊架的連接處，應采取防電化學腐蝕措施。

　　七、水管系統支、吊架的安裝應符合下列規定：

　　1 設有補償器的管道應設置固定支架與導向支架，其形式和位置應符合設計要求。

　　2 支、吊架安裝應平整、牢固，與管道接觸緊密。支、吊架與管道焊縫的距離應大于100mm。

　　3 管道與設備的連接處，應設置獨立額支、吊架，并有減振措施。

　　4 水平管道采用單桿吊架時，應在管道起始點、閥門、彎頭、三通部位及長度在15m內的直管段上設置防晃支、吊架。

　　5 無熱位移的管道支架，其吊桿應垂直安裝，有熱位移的管道支架，其吊架應向熱膨脹或冷收縮的反方向偏移安裝 ，偏移量為1/2膨脹值或收縮值。

　　6 塑料管道與金屬支、吊架之間應有柔性墊料。

　　7 溝槽連接的管道，水平管道接頭和管件兩側應設置支、吊架，支、吊架與接頭的間距不宜小于150mm，且不宜大于300mm。

　　八、制冷系統管道支、吊架的安裝應符合下列規定：

　　1 與設備連接的管道應設獨立的支、吊架;

　　2 管徑小于或等于20mm的銅管道，在閥門處應設置支、吊架;

　　3 不銹鋼管、銅管與碳素鋼支、吊架接觸處應采取防電化學腐蝕措施。 九、支、吊架安裝后，應按管道坡向?qū)χ?、吊架進行調整和固定，支、吊架縱向應順直、美觀。
