機電抗震支架技術抗震解決方案

　　機電抗震支吊架是與建筑結構體牢固連接，以抗震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成?？拐鹬У跫茉诘卣鹬袘獙ㄖC電工程設施給予可靠保護，承受來自任意水平方向的地震作用。

　　

　　1974 年我國頒布第一部建筑抗震規范 TJ 11-74 《工業與民用建筑抗震設計規范(試行)》，之后，規范經過了多次修訂：

　　1978 年，TJ 11-78《工業與民用建筑抗震設計規范》(主要因 1976 年唐山大地震而修訂)

　　1989 年，GBJ 11-1989《建筑抗震設計規范》，1993 年曾作局部修訂

　　2001 年，GB 50011-2001《建筑抗震設計規范》，2008 年汶川地震后曾作局部修訂

　　2010 年，GB 50011-2010《建筑抗震設計規范》，也就是現在通行的版本

　　暖通專篇

　　一、方案依據

　　1、《建筑機電工程抗震設計規范》GB 50981-2014

　　2、《建筑抗震設計規范》GB 50011-2010

　　3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

　　4、國家、省、市現行的其它建筑節能相關的法律、法規。

　　二、方案范圍

　　1、防排煙風道、事故通風風道及相關設備。

　　2、矩形截面面積大于等于0.38m和圓形直徑大于等于0.7m的風管系統。

　　三、方案要求

　　1、防排煙風道、事故通風風道抗震支撐最大設計間距9米，縱向抗震支撐最大設計間距18米;

　　2、管道兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

　　3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

　　4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

　　5、實際間距需經計算進行調整。

　　6、節點分布需考慮管徑轉變和旁通等因素。

　　7、荷載及長細比將影響節點分布。

　　四、抗震解決方案

　　

　　給排水專篇

　　一、方案依據

　　1、《建筑機電工程抗震設計規范》GB 50981-2014

　　2、《建筑抗震設計規范》GB 50011-2010

　　3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

　　4、國家、省、市現行的其它建筑節能相關的法律、法規。

　　二、方案范圍

　　1、DN65以上的生活給水、消防管道系統。。

　　三、方案要求

　　1、室內大于或等于DN65給水、排水、消防水抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米;柔性橋架上述參數減半。

　　2、管道兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

　　3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

　　4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

　　5、實際間距需經計算進行調整。

　　6、節點分布需考慮管徑轉變和旁通等因素。

　　7、荷載及長細比將影響節點分布。

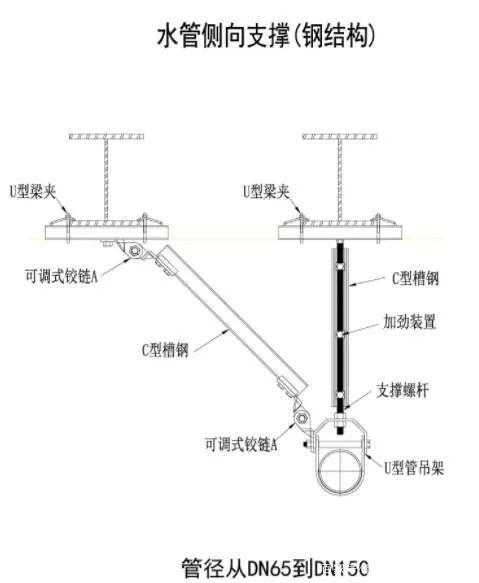

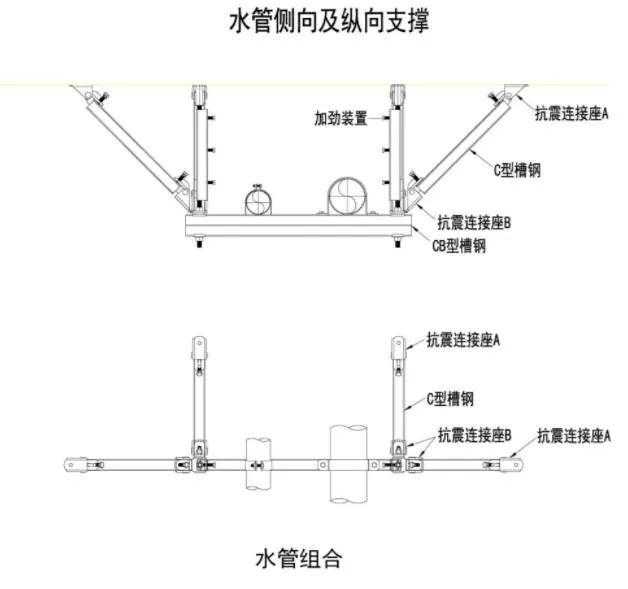

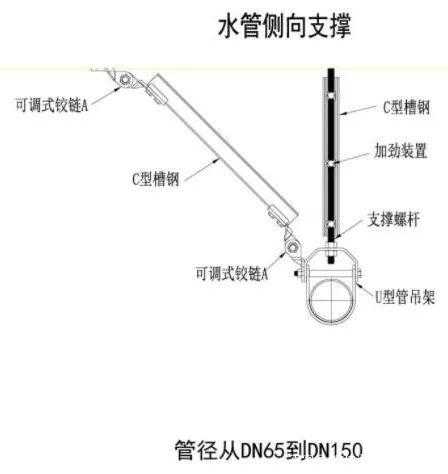

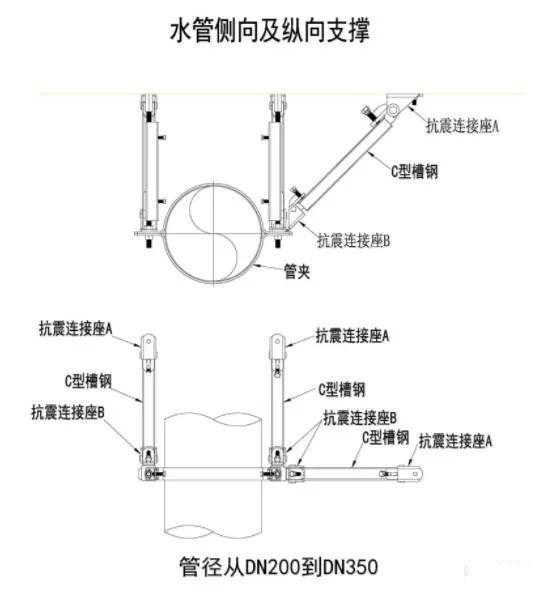

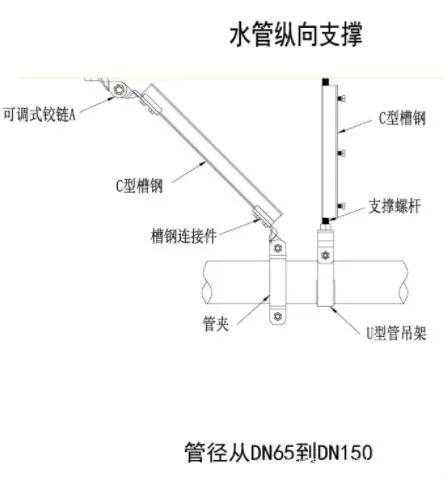

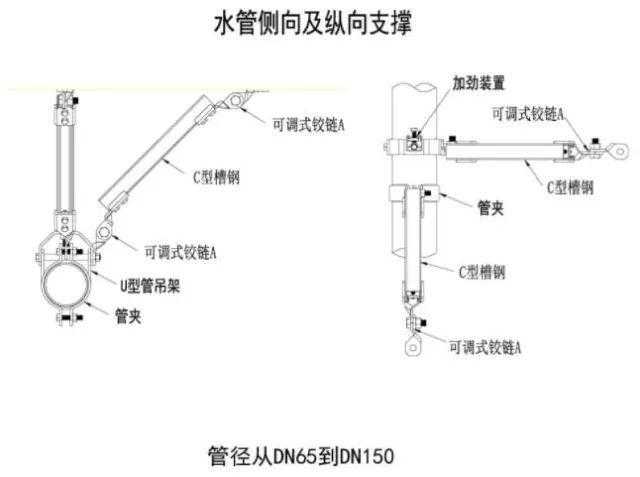

　　四、抗震解決方案

　　

　　電氣專篇

　　一、方案依據

　　1、《建筑機電工程抗震設計規范》GB 50981-2014

　　2、《建筑抗震設計規范》GB 50011-2010

　　3、《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

　　4、國家、省、市現行的其它建筑節能相關的法律、法規。

　　二、方案范圍

　　1、懸吊管道中重力大于1.8KN(183kg)的設備。

　　2、對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架電纜槽盒、母線槽(15kg/m)。

　　三、方案要求

　　1、剛性電纜橋架抗震支撐最大設計間距12米，縱向抗震支撐最大設計間距24米;柔性橋架上述參數減半。

　　2、橋架兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

　　3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

　　4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

　　5、實際間距需經計算進行調整。

　　6、節點分布需考慮管徑轉變和旁通等因素。

　　7、荷載及長細比將影響節點分布。

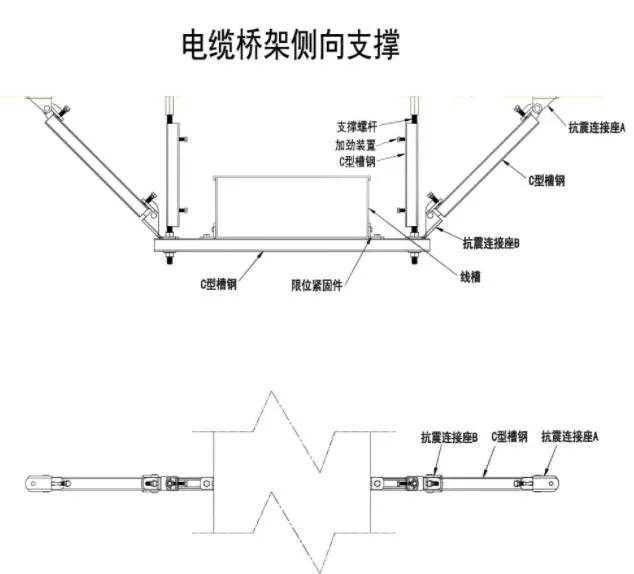

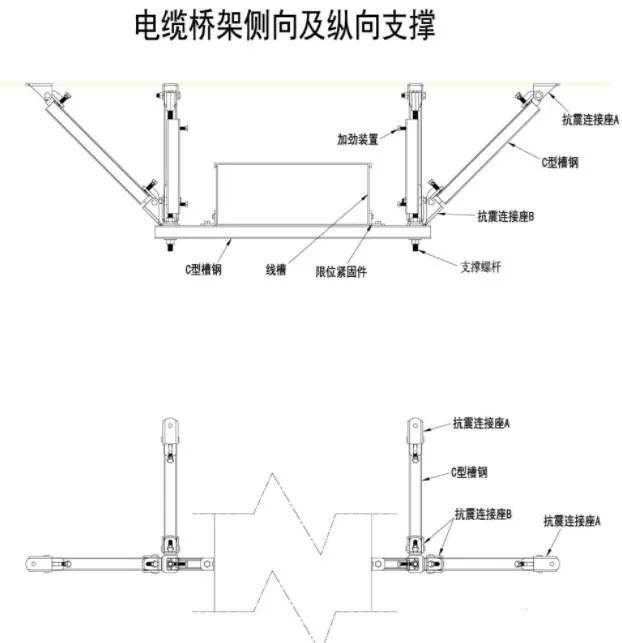

　　四、抗震解決方案

　　

　　我國是地震多發的國家，早在2014年發布《建筑機電工程抗震設計規范》，適用于抗震設防烈度為6度至9度的建筑機電工程抗震設計。于2018年發布《建筑抗震支吊架通用技術條件》漢高建筑給排水、供暖通風雨空調、電氣、燃氣、消防等系統抗震支吊架的設計、制造和檢驗。
