　　機電大觀—?jiǎng)e人家的機電抗震支架

　　2014年10月9日，中國大陸發布了《建筑機電工程抗震設計規范》，代號GB50981-2014，并于2015年8月1日開始生效，封面見下圖：

　　自此，機電抗震支架這個頭疼的設計課題擺在設計師面前。

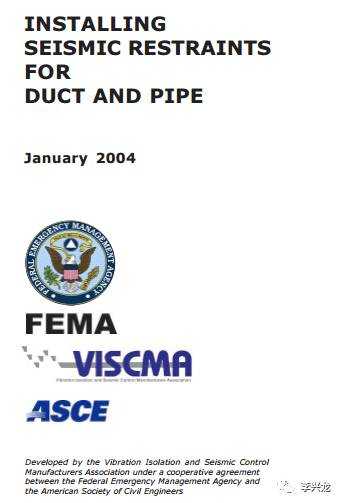

　　相比之下，美國的機電抗震支架設計歷史就早多了，早在2004年美國聯邦緊急事務局FEMA和美國土建工程師協會ASCE聯合發布了《風管和水管的抗震支架安裝》，如下圖所示：

　　而美國國家防火協會NFPA的13號出版物，歷次版本對于噴淋系統的抗震支架設計有具體的規定，最新版本如下圖：

　　因此，我們不妨看看別人家的機電抗震支架設計方法，或許對我們所啟發。

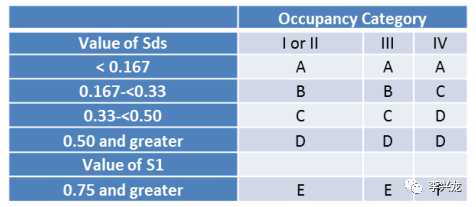

　　機電抗震支架英文名是seismic bracing，屬于非結構構件。設計第一步是要確定抗震設防烈度，就是要回答神馬抗震設防烈度的建筑需要機電抗震設計?這一點中美兩國規范思路一致，聽土建工程師的就是了撒，對應中國標準GB50981-2014第1.0.4條。下表就是一張匯總表：

　　這個表通俗嗎?大寫的NO!NO!NO!

　　其實，在歐美工程界，還不得不提國際規范委員會ICC的International Building Code(IBC)這本規范。巧的是，這本風行歐美的工程標準在機電抗震支架設計規定方面，完全聽從ASCE標準。

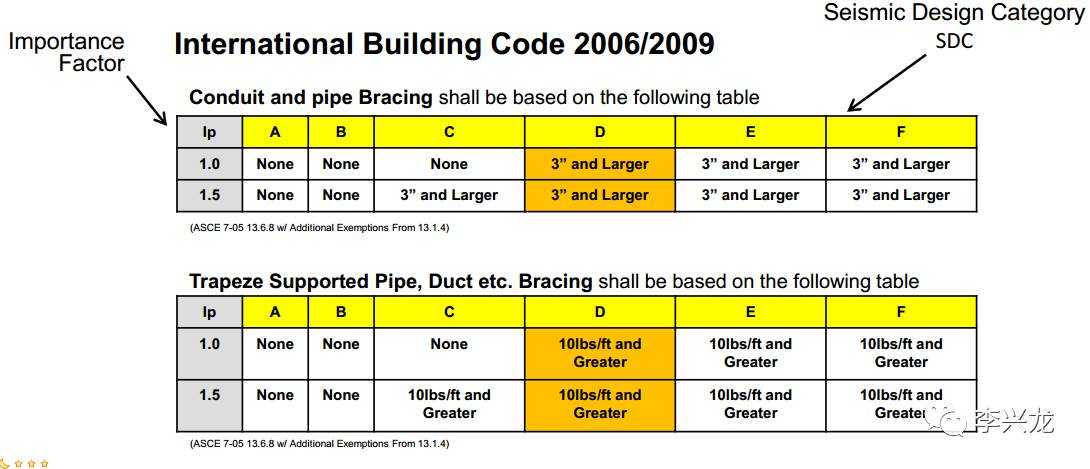

　　IBC的表格通俗易懂，工程師可以拿來就用鳥，拿走不謝!

　　實際上，這個表格還回答了我即將引出的設計第二個問題：當需要設計抗震支架的時候，到底什么樣的機電管線需要設置抗震支架?

　　讓我們的思維跳回GB50981-2014，對應這個問題的是哪條呢?第3.1.6條撒?？纯葱灢牧系拇鸢福?/P>

　　“對于需進行抗震設防的超過1.8kN的設備應主要包含以下內容：

　　1 懸吊管道中重力超過1.8kN的設備;

　　2 DN65以上的生活給水、消防管道系統;

　　3 矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統;

　　4對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽?！?/P>

　　簡單的進行單位換算，再和上表對此，就能中外參數差多少。

　　設計的第三步呢，就是怎么選擇抗震支架的型式?

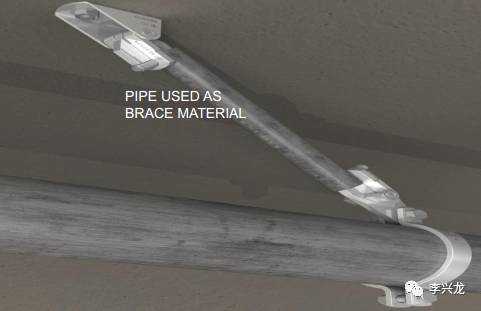

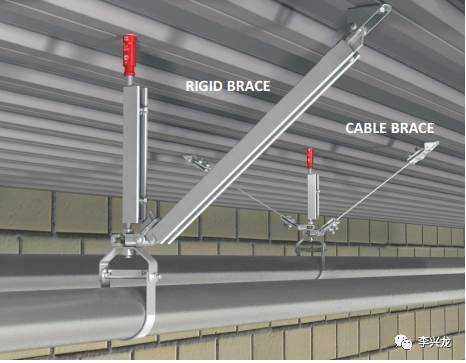

　　從材質看，機電抗震支架有剛性和柔性兩種?？戳酥袊恍?a href='/freelist/changjia_1.html' target='_blank'>廠家繪制的抗震支架圖紙，幾乎都是剛性的。為什么呢?

　　別人家的柔性抗震支架的鋼繩按照顏色區分，不同的顏色對應不同的張力。

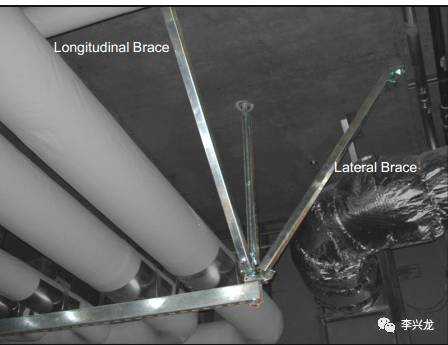

　　從受力分析，機電抗震支架有縱向支架Longitudinal Braces 和橫向支架Lateral (Transverse) Braces 以及復合支架combination Braces 。

　　縱向支架就是抵抗機電管線軸向的移動，當然平行于管線啦。

　　類推，橫向支架的作用就是抵抗垂直于管線的移動，見下圖。

　　再類推，復合支架就身兼數職，同時抵抗軸向和垂直于軸向的移動，一般安裝在管線的拐彎處，猛戳下圖：

　　聊到這兒，可能有童靴要問了：我們的CAD圖紙?jiān)趺幢硎具@些抗震支架啊?

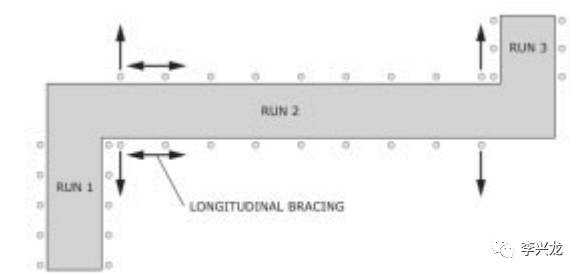

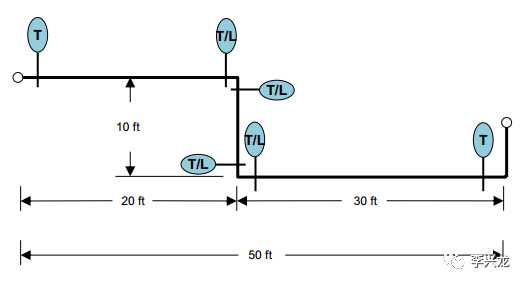

　　莫急撒，你可以這么玩啊，下面圖片的字母L代表縱向支架，T代表橫向支架：

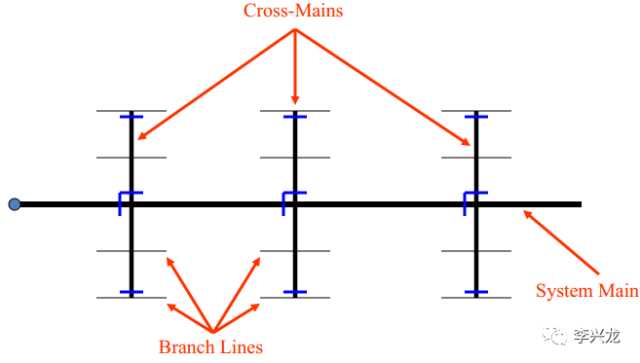

　　你還可以換個姿勢，這么玩，戳下圖：

　　這里的小圓圈表示機電管線自身的支吊架，箭頭就是我們的抗震支架，是不是更直觀?更加爽歪歪?

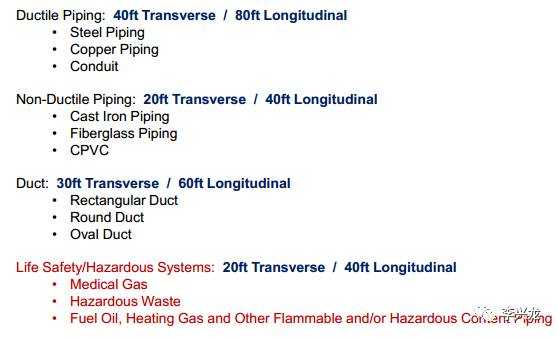

　　咳咳，說了這么多，有童靴又要舉手了：你這個抗震支架間距怎么確定?在中國嘛，肯定又是廠家?guī)椭O(shè)計來計算確認羅。別人家的規范可是有明確龜腚(規定)滴，比如，對于C類抗震設防烈度的建筑，是這個樣子的：
